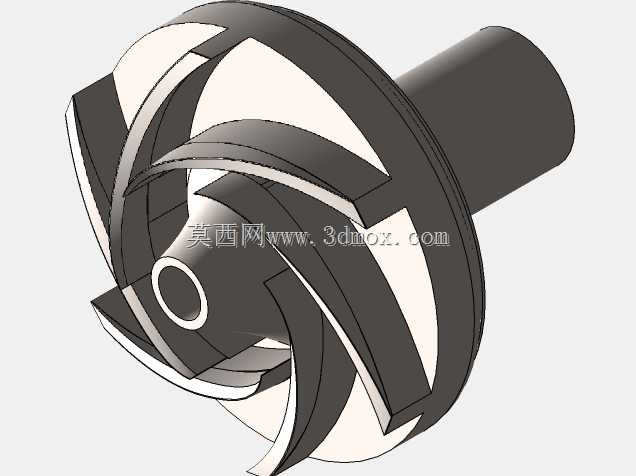

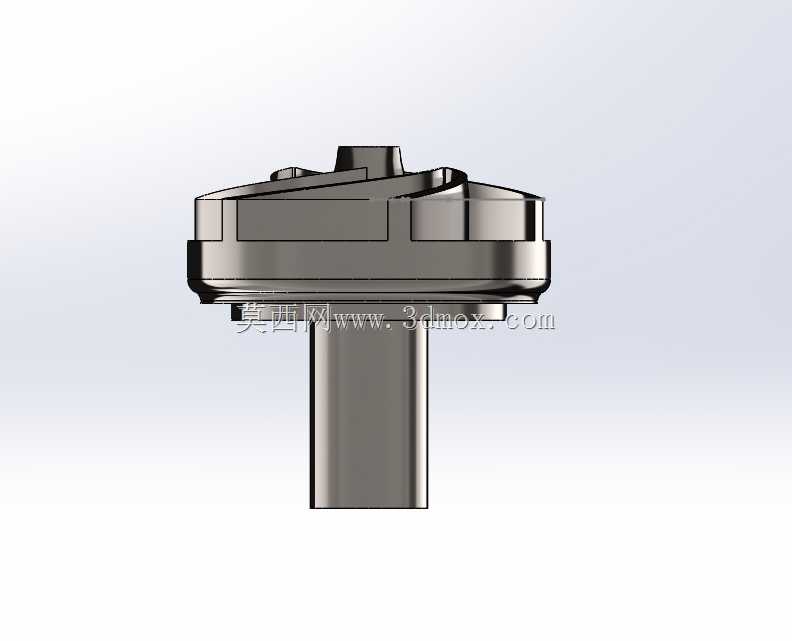

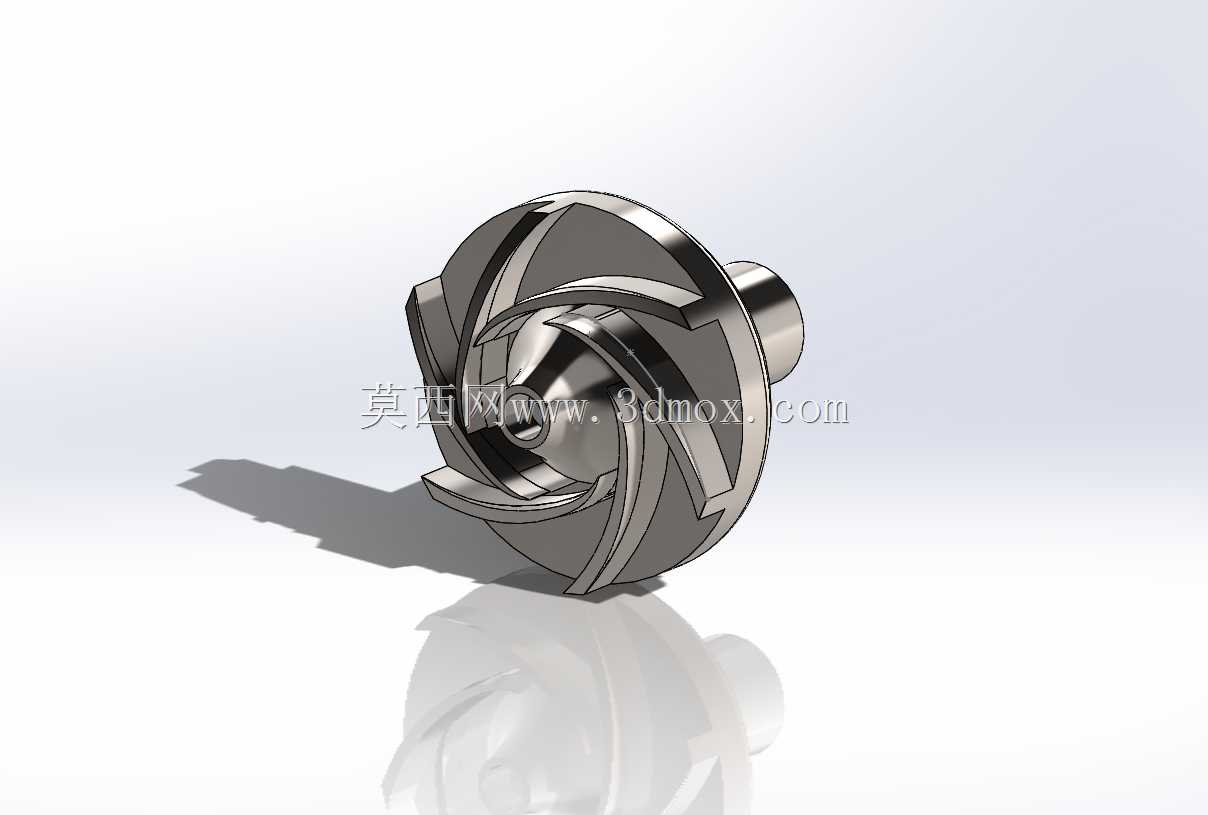

带长底座半开式水泵叶轮结构

　　该半开式叶轮主要面向低压清水输送、轻度含颗粒流体循环以及小型液压辅助回路的离心泵结构设计，常见于机床冷却系统、小型给排水设备、工业循环管路与紧凑型水泵总成中。与闭式叶轮相比，半开式结构没有完整前盖板，流道一侧直接敞开，在通过少量杂质、纤维或切屑时不易发生严重堵塞，同时制造与后期修整难度更低，适合小批量设备配套与维修替换场景。叶轮后部设置加长底座，其核心作用是形成与电机轴连接的安装基准，通过中心孔、轴肩和端面定位保证旋转件与电机轴的同轴度，降低高速运转时的偏心与振动。底座长度并非单纯为了外观延伸，而是为键连接、锁紧螺母或顶丝固定预留足够轴向空间，使叶轮在启停、反转和负载波动时仍能保持轴向位置稳定。叶片采用扭曲空间曲面，

　　沿进口到出口方向逐步改变安放角，使流体从轴向进入后能够平顺转向径向，减少入口冲击与旋涡损失。叶片前缘靠近吸入口位置做了收敛引导，外缘与泵体蜗室保持规定间隙；该间隙直接影响容积效率，过小会因加工、装配误差或热膨胀发生擦壳，过大则会增加回流损失，因此建模时需要把公差带与装配边界一并考虑。从安装边界看，叶轮总长由叶片轴向包络尺寸与底座悬伸长度共同决定，设计时必须核对泵腔内部深度、电机轴伸长度、密封件位置以及锁紧件占用空间，避免装配后叶轮与泵盖、密封腔或进口流道发生干涉。底座外圆与后端端面可作为加工找正基准，中心孔尺寸需匹配选定电机轴径，键槽方位则要与叶片出口位置协调，保证做静、动平衡时去重区域不会破坏主要过流面。实际选型中，这类叶轮更强调结构可靠、装拆方便和对介质的适应性，而不是单纯追求最高效率；建模时应完整保留叶片加厚过渡、底座根部圆角、轮毂与叶片连接处的加强形态，因为这些区域直接决定铸件成型、应力集中水平和运行寿命。
