小型水下观测作业遥控潜器结构设计

这款小型遥控潜器主要面向近岸浅水域的水下观测、轻量作业场景设计，可应用于水产养殖塘口巡检、内河航道水下障碍物排查、小型水利设施坝体外观检测、近岸水下考古初步探查、民用休闲潜水辅助探察等场景，能够替代人工进入浑浊、存在磕碰风险的浅水环境完成可视化探查任务，无需潜水员下水即可获取水下实时画面，大幅降低浅水域水下探查的作业门槛与安全风险。

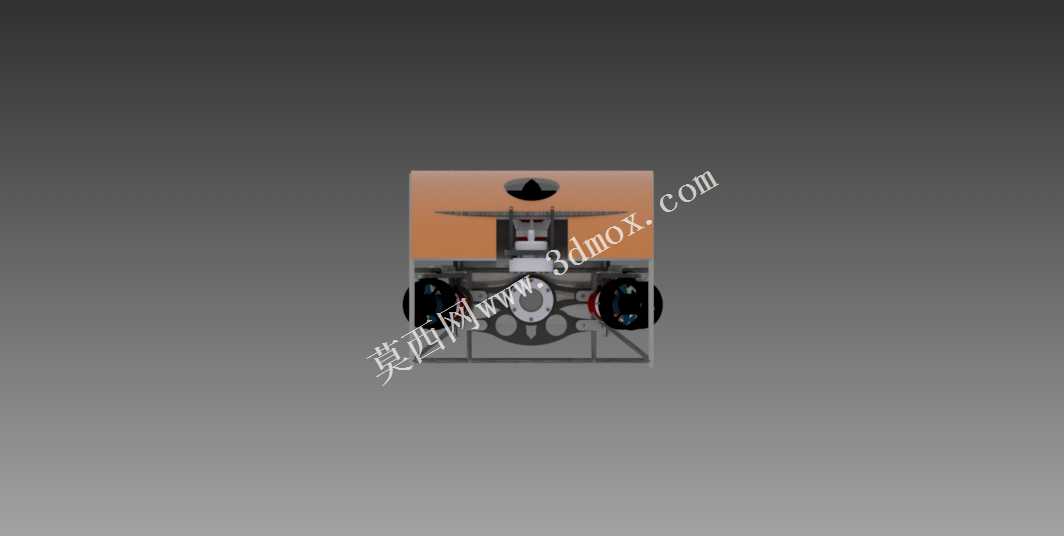

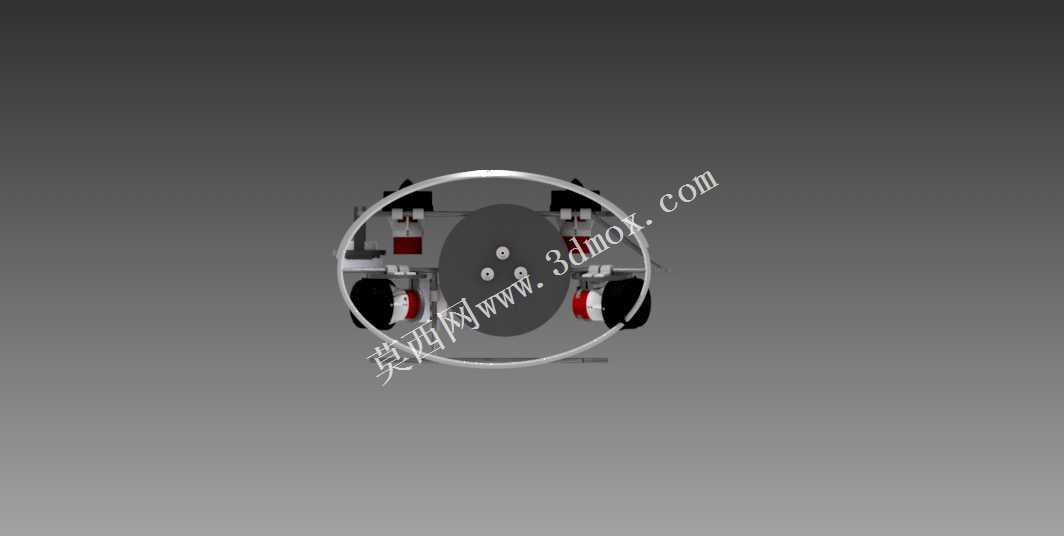

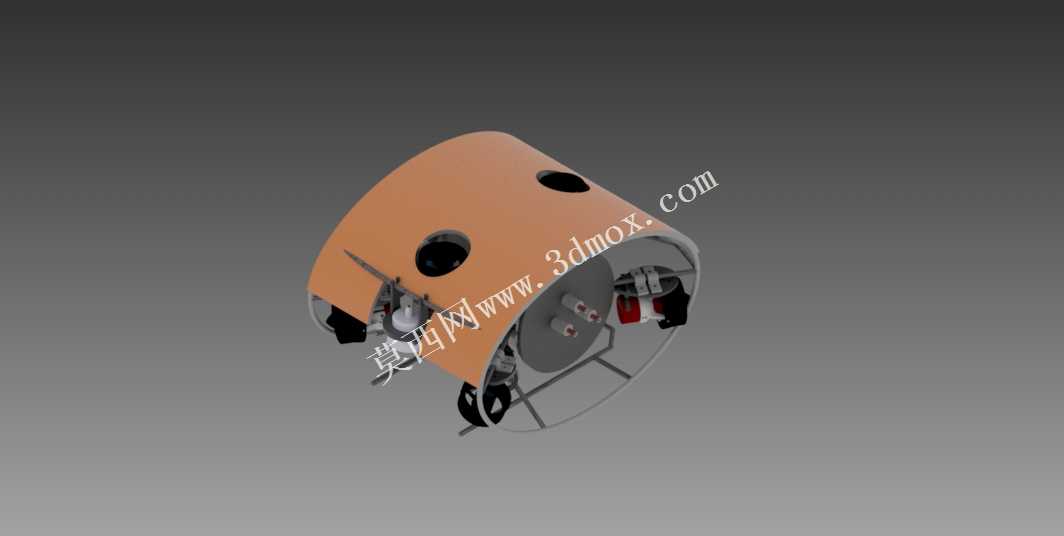

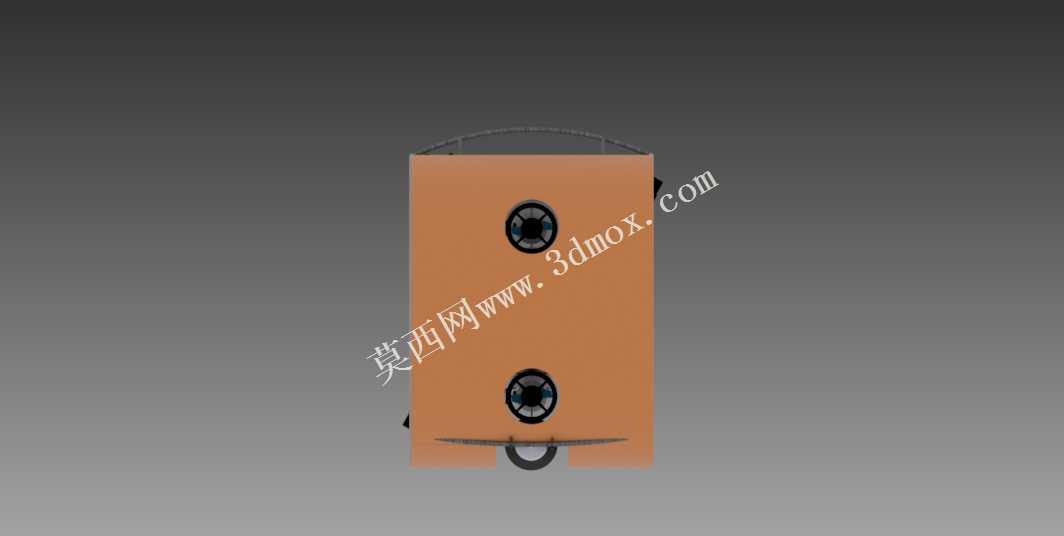

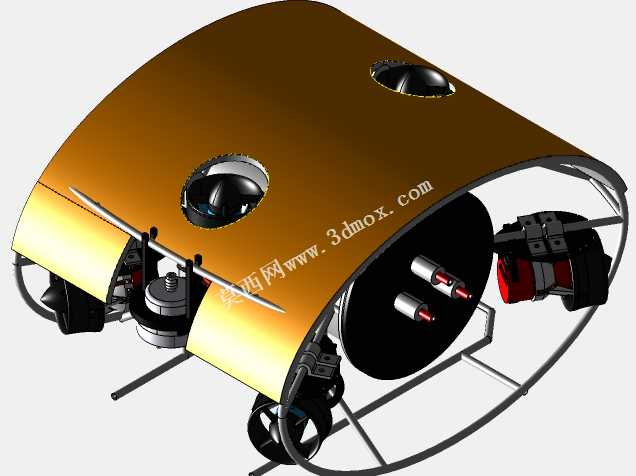

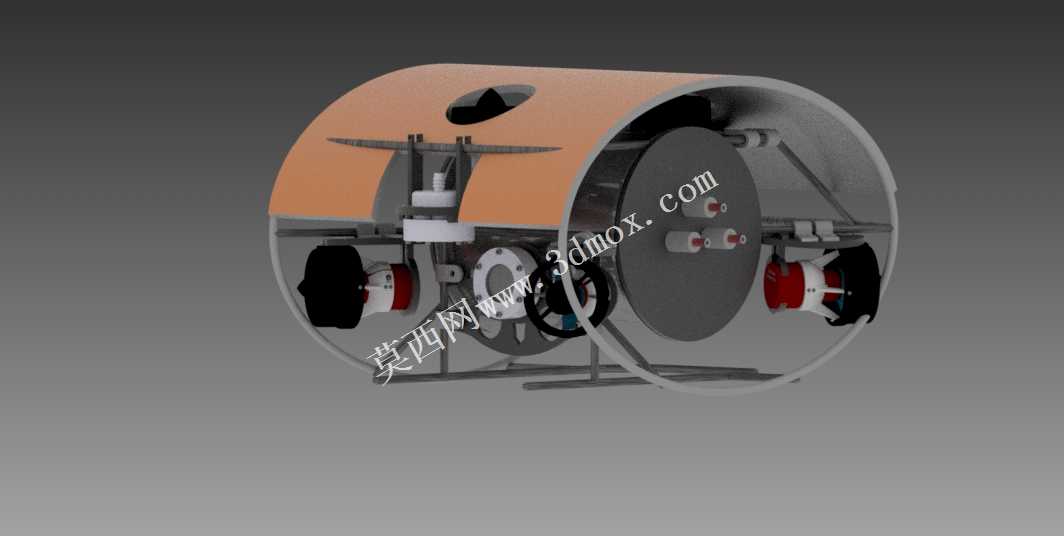

从功能特性来看，该潜器采用卧式圆筒形主体框架结构，整体外轮廓为规则圆柱形态，横向布置的筒体结构能够在水中获得较好的横向稳定性，降低水流冲击带来的姿态偏转。筒体内部集成了完整的推进、摄像、密封承载结构：两侧对称布置的推进单元提供水平方向进退与转向动力，内部预留的垂直推进安装位可实现潜器的上浮下潜动作，中部搭载的摄像模块可完成前方水域的影像采集，筒体上部预留的穿线密封位可实现内部线缆与水面控制端的密封连接，避免水体渗入内部舱室损坏元器件。

设计过程中充分考虑了不同材质部件的适配性，承载框架采用不锈钢材质加工，具备优秀的水下抗腐蚀能力与结构强度，能够承受浅水域的水压与轻微磕碰；摄像头外罩采用高密度聚乙烯材质注塑成型，兼顾透光性与抗冲击性能，避免水中碎石刮花摄像窗口；推进器的固定部件采用ABS材质3D打印制作，可根据推进器的实际尺寸灵活调整安装位，降低小批量试制的加工成本；筒体外侧的端盖采用玻璃纤维材质制作，在保证结构强度的同时降低整体自重，提升潜器的水中浮力储备。

从安装边界来看，该潜器整体为紧凑的小型化设计，圆筒形主体的外径控制在常规单人可手持搬运的尺寸范围内，整体重量满足单人携带作业的需求，无需额外吊装设备即可完成下水、回收操作。内部各功能模块采用分层安装布局，不锈钢框架作为主承载结构将推进器、摄像模块、密封舱体依次固定，各部件之间预留足够的安装间隙与走线空间，既方便后期的维护拆装，也避免部件之间在潜器运行时产生干涉。筒体外侧的弧形外壳既可以降低潜器在水中行进的阻力，也能对内部精密部件形成防护，避免水中漂浮杂物、礁石磕碰损坏内部结构，底部设置的支撑框架可保证潜器在岸边放置、水下坐底时的稳定性，不会出现侧翻磕碰摄像窗口与推进器桨叶的问题。
