地表水蒸汽冷却冷凝器结构设计

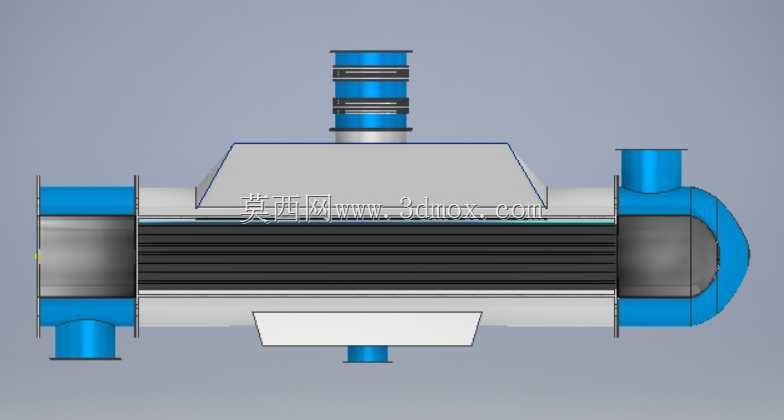

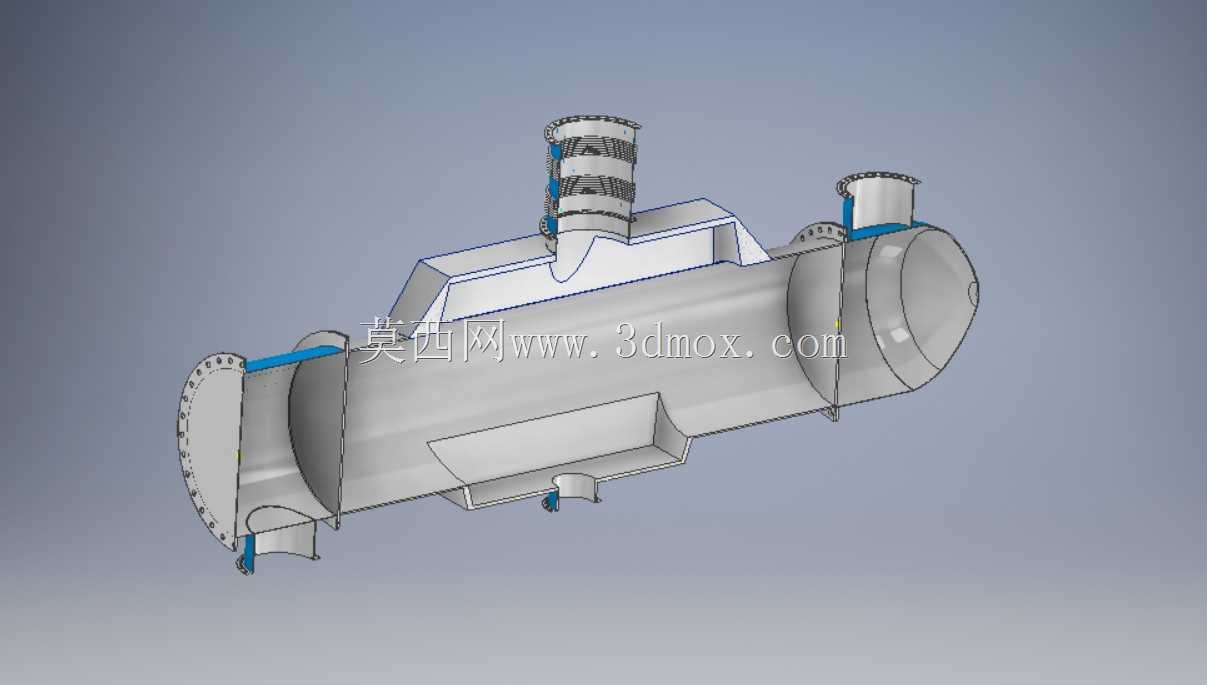

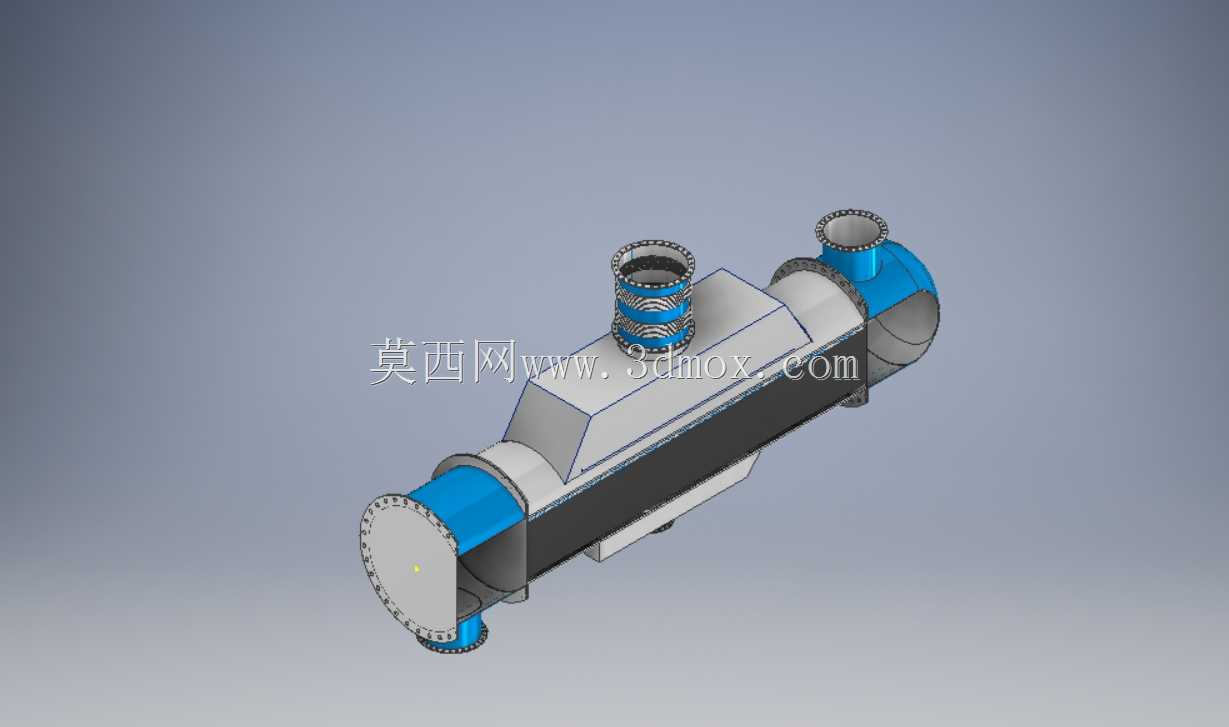

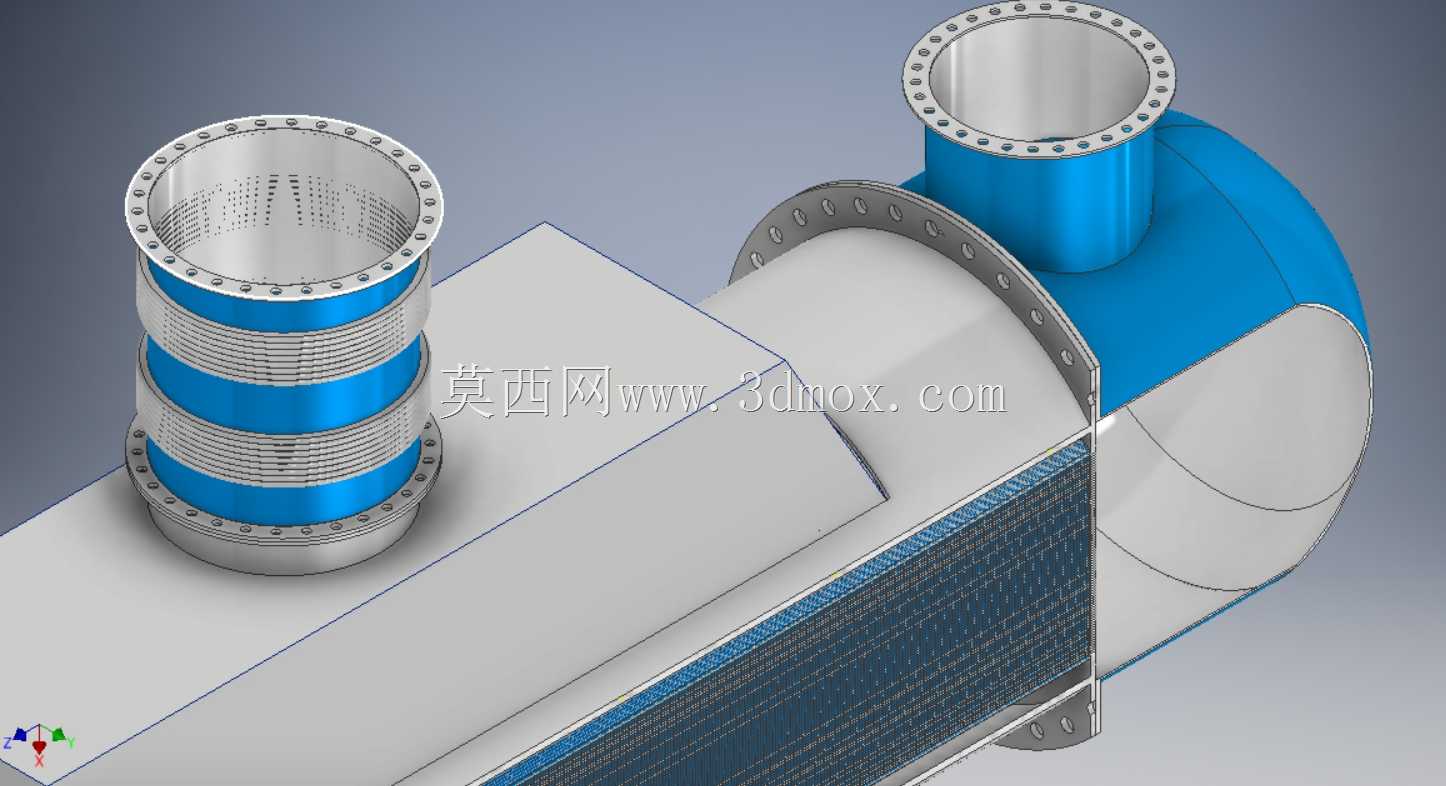

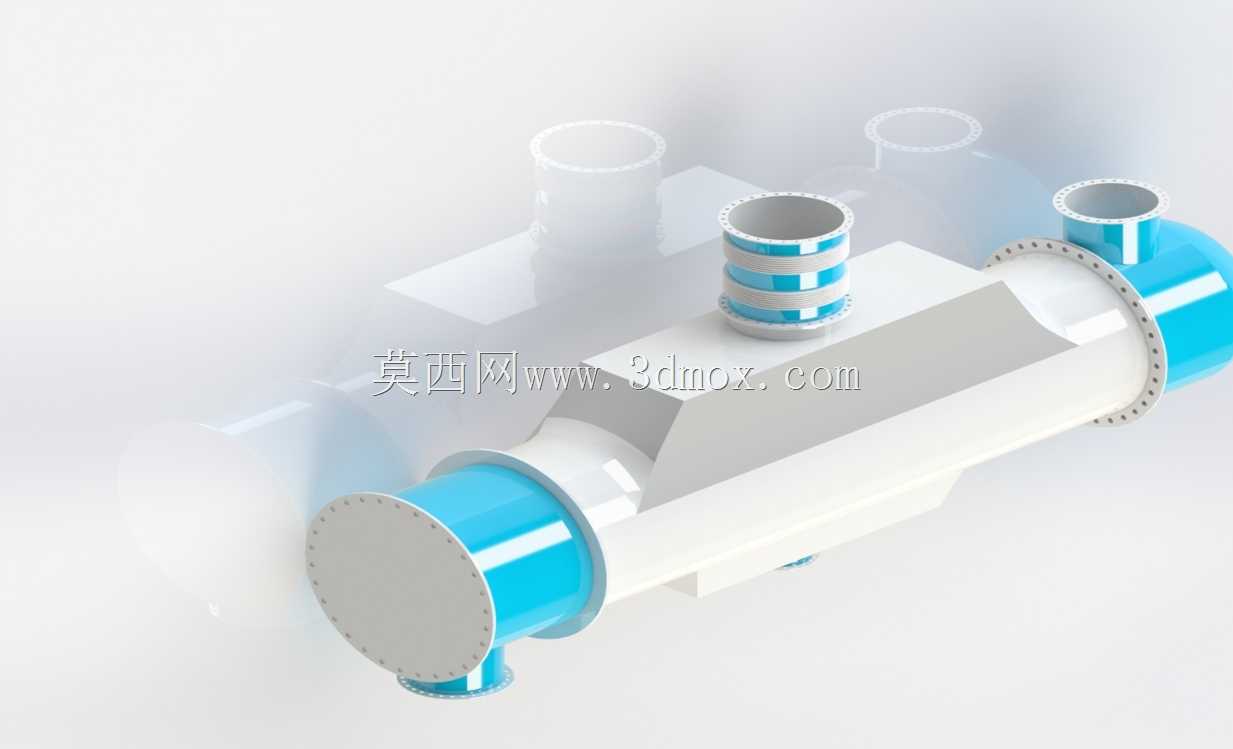

　　在工业循环水系统、蒸汽余热回收工段以及小型工艺冷凝单元中，这类单程表面式冷凝器是很常见的换热设备，核心作用是将工艺侧导入的饱和蒸汽通过与管程内流通的冷却水进行壁面换热，让蒸汽释放潜热后冷凝为液态凝结水，实现介质相变与热量回收的双重目标。从结构设计逻辑来看，该设备采用卧式单壳程布局，筒体采用等径圆柱结构，两端采用平盖封头通过法兰连接，这种结构在小通径、低压工况下加工难度更低，后期拆检清理管程污垢也更便捷，不需要动用大型吊装设备就能完成端盖拆卸作业。顶部设置的膨胀节是针对壳程与管程材质线膨胀系数差异、运行时冷热流体温差带来的热应力做的补偿设计，避免长期热交变载荷下焊缝出现拉裂泄漏，尤其是在启停阶段温变速率较快时，

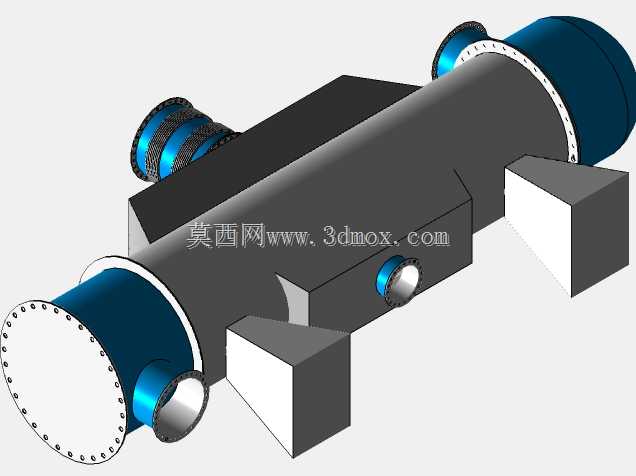

　　膨胀节的形变补偿能有效抵消筒体与换热管束的伸长量差。设备的接口布局充分考虑现场安装的管线排布逻辑：顶部居中的接口为蒸汽入口，正对壳程内部的布流空间，能让进入的蒸汽均匀分散到换热管外表面，避免局部汽流冲蚀管束；筒体下部的接口为凝结水出口，位置靠近封头端，能保证冷凝后的液态水依靠重力自然汇流排出，减少壳程内部积液淹没换热管的无效换热区域；两端封头处的接口为冷却水的进出口，采用下进上出的排布方式，能保证管程内始终充满冷却水，避免出现气阻影响换热效率。从安装边界来看，该卧式设备需要配套两个鞍式支座支撑，支座间距需要结合筒体挠度计算确定，安装时要保证筒体轴向有0.3%左右的坡度坡向凝结水出口，避免积液残留；设备周边需要预留不小于筒体直径1.

　　5倍的检修空间，满足端盖拆卸、管束抽装的操作需求。在建模过程中，需要重点关注法兰密封面的形位公差、膨胀节的波形尺寸匹配、各接口的法兰压力等级统一，虽然当前模型未包含螺栓连接细节与壳程内部挡水板结构，但核心流道与换热腔体的结构尺寸完全符合工程实际选型的比例关系，可作为同类型小功率冷凝器方案设计的结构参考，也能用于工艺系统的三维布管碰撞校验，帮助设计人员提前预判管线对接的空间冲突问题。这类设备在实际运行中，壳程工作压力通常不超过0.6MPa，管程冷却水压力0.3-0.4MPa，换热面积根据处理蒸汽量匹配，单台设备可满足每小时0.5-2吨蒸汽的冷凝需求，广泛应用于化工小型试验装置、食品加工灭菌工段、暖通空调蒸汽换热单元等场景，结构简单可靠，维护成本低，对安装场地的空间要求不高，不需要配套复杂的附属设备就能稳定运行。
