双USB接口欧规手机充电插头结构设计

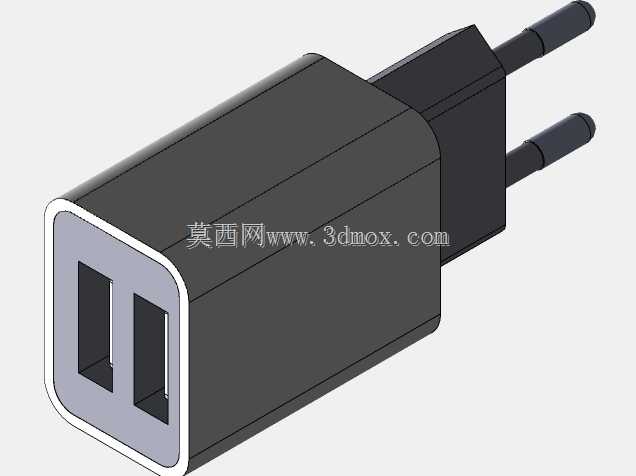

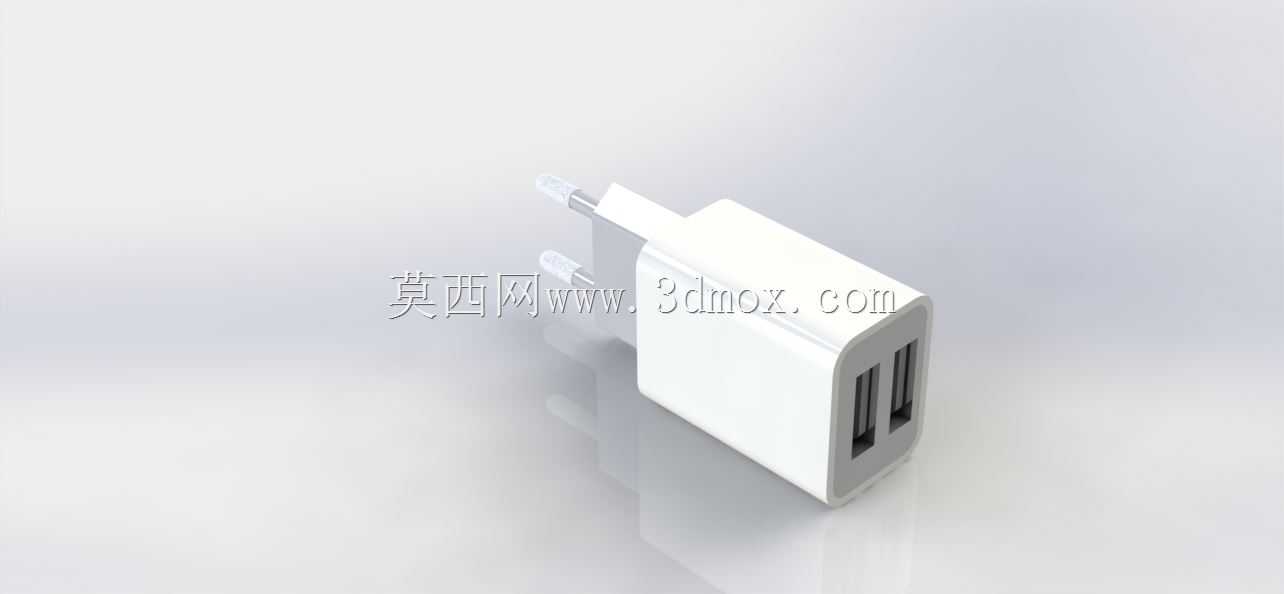

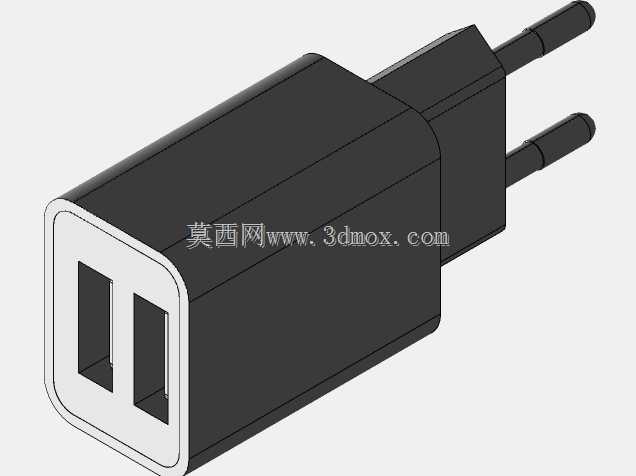

日常消费电子配套的充电类配件设计中，插墙式充电头的结构合理性直接决定使用体验与安全性能，这款双USB输出的充电插头采用欧规插脚布局，适配欧盟地区墙面插座的安装尺寸规范，插脚突出壳体的长度严格匹配插座接触片的啮合深度，避免插接过浅导致接触不良、插接过深造成壳体抵压插座面板的问题。壳体采用PC阻燃材质的一体化上盖与下盖扣合结构，接缝处沿壳体周圈布置均匀的卡扣位，无需额外螺丝固定即可实现上下壳的紧密贴合，既满足装配效率要求，也能避免日常插拔过程中壳体开裂松脱。内部腔体预留了足够的电气间隙，高压侧与低压输出侧之间设置隔离挡筋，将交流输入部分与USB输出的直流部分做物理分隔，满足安规设计的爬电距离要求，防止高压串入低压输出端造成外接设备损坏。两个USB输出端口平行布置在壳体的输出端面，端口之间预留足够的插拔操作空间，避免两个充电接头同时插入时出现相互干涉的情况，端口周边做局部加厚处理，增强反复插拔过程中的结构强度，防止端口松脱移位。壳体表面做细磨砂纹理处理，既提升握持插拔时的摩擦力，也能减少日常使用中指纹、划痕的残留，插脚与壳体的衔接位置做R角过渡，避免应力集中导致插脚根部断裂。整体外形采用方正切角的造型，在插墙使用时不会过多占用插座相邻的插孔位置，提升多设备同时充电时的插座利用率，壳体内部的元器件布局围绕重心做平衡设计，插装在墙面插座时不会因重心偏移出现插头下坠、松脱的情况。这类充电头的设计需要兼顾结构强度、安规要求与使用便利性，从插脚尺寸、壳体壁厚到内部筋位的布置，每一处结构都需要匹配实际使用场景的受力情况与装配要求，建模过程中需要充分考虑注塑成型的拔模角度、卡扣的变形量、插脚的固定强度等细节，确保最终设计的产品能够满足批量生产与长期使用的需求。
