壁挂式带润滑轴瓦支承座结构设计

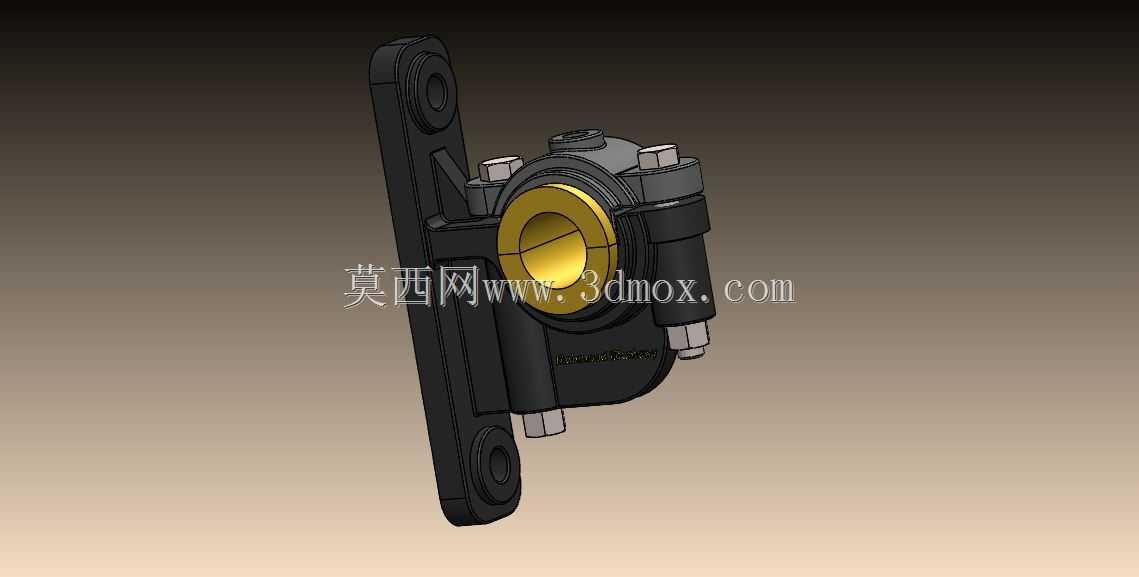

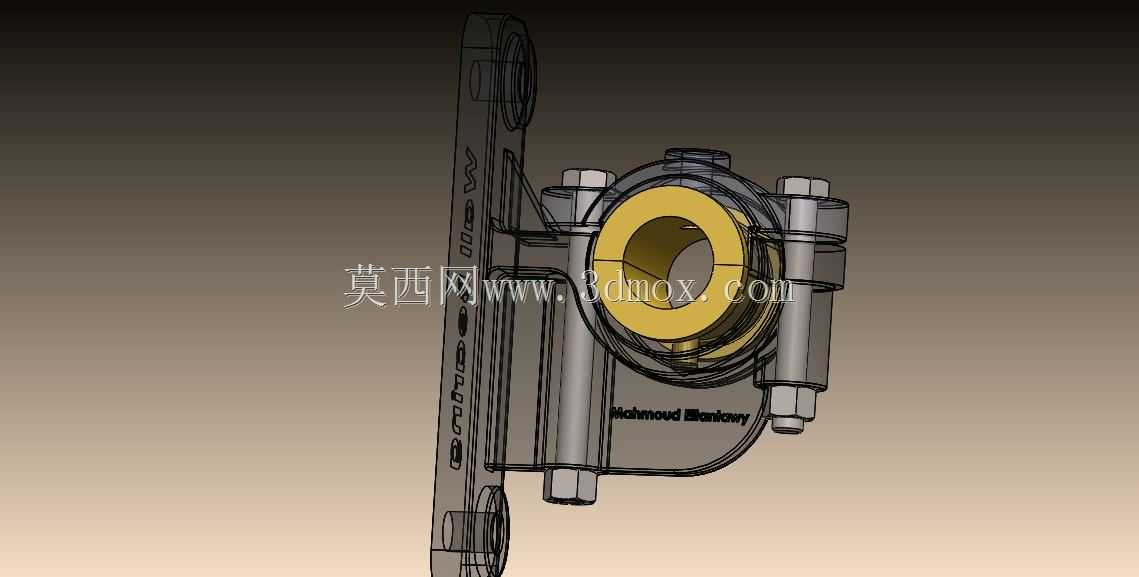

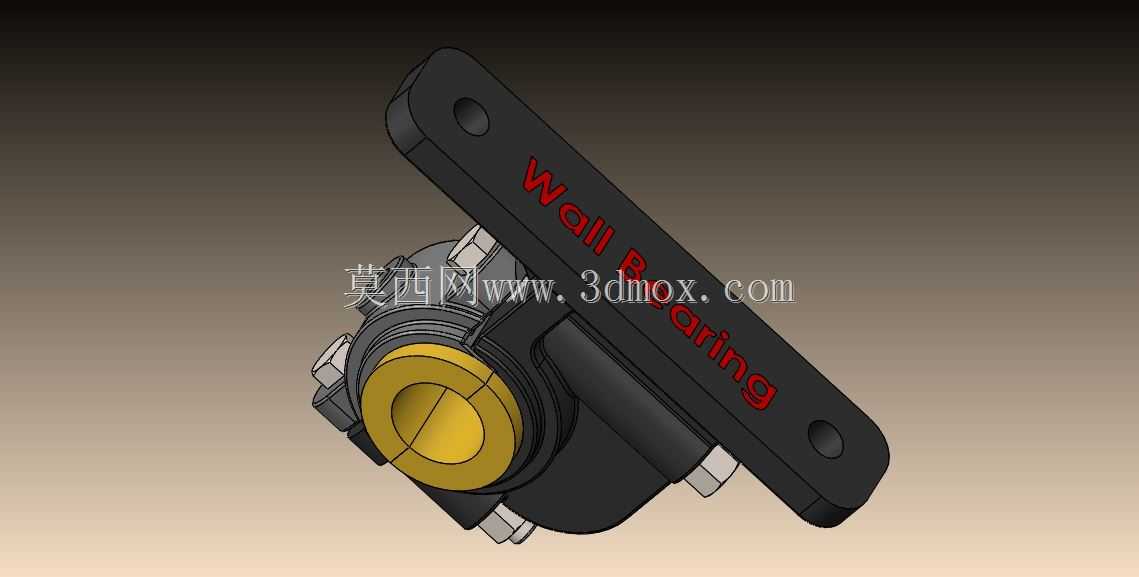

　　该支承结构主要用于需要将旋转轴固定在垂直壁面或设备立板上的场合，常见于小型输送线侧装辊筒、实验台传动轴、轻工机械张紧机构以及自动化设备中的辅助回转支承。与底面安装的标准轴承座不同，这种壁挂式布置能够把载荷直接传递到墙板或机架立面上，减少底部支座占用空间，在设备内部布局紧凑、轴端靠近侧壁的位置更具布置优势。实际选型时，不能只看孔径是否匹配，还要结合轴的受力方向判断支架是否承受径向载荷、轻微倾覆力矩或振动冲击。图中结构由一体成型的墙壁支架、上下两组黄铜轴瓦、轴承盖以及螺栓螺母组成。下部铜瓦设置紧贴装置，核心作用是在轴运转过程中限制铜瓦随轴转动，避免轴瓦外圈在支架孔内发生蠕动磨损；上部铜瓦则预留润滑孔，可通过油杯或油孔定期补入润滑脂，

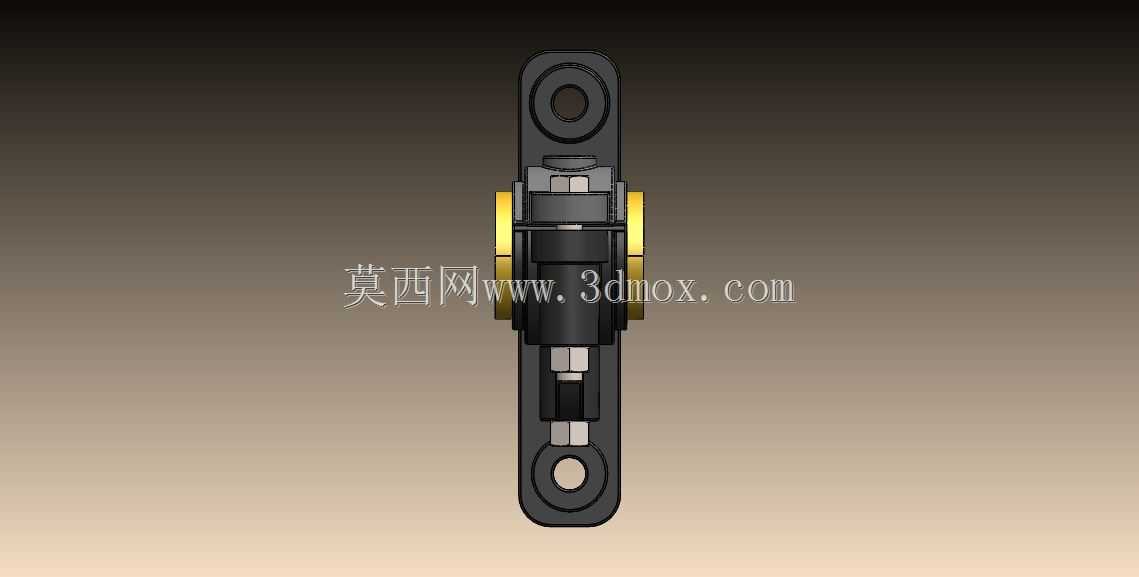

　　使轴颈与铜瓦之间形成稳定油膜。对低速、轻载且频繁启停的回转部位而言，铜瓦具有较好的嵌藏性和抗胶合能力，相比滚动轴承更耐粉尘、杂质和边缘载荷，但配合间隙需要根据轴的热膨胀与磨损补偿量合理控制。从建模思路看，支架部分采用长条形立壁加两端安装耳的形式，耳孔用于穿入螺栓将整个组件固定在墙板上；中部为容纳上下轴瓦的半圆座孔，孔肩控制轴瓦轴向位置，端部轴承盖通过两个螺栓和两个螺母压紧，既实现上瓦定位，也便于检修时拆卸。黄铜轴瓦与支架座孔之间应按过渡或小间隙配合处理，轴瓦内孔与轴颈则保留运转间隙；紧贴装置可设计为定位销、紧定螺钉或局部止口结构，建模时需保证其与下瓦防转槽或侧面定位面贴合，避免装配干涉。外形尺寸方面，安装边界取决于支架长度、

　　耳孔中心距以及轴承盖外轮廓高度。布置时要在支架背面预留贴合平面，在前方留出扳手空间，以便拆装轴承盖螺母；上下方向需确认润滑孔不被机架遮挡，两侧则要保证轴穿入后与相邻传动件不发生碰撞。若用于振动较大的工况，耳孔处可增加平垫或防松垫圈，支架背面结合面应加工平整，防止安装后座孔变形导致抱轴。整个结构把承载、防转、润滑和可拆卸维护集中在一个紧凑组件中，适合作为非标设备中侧壁回转轴的支承方案。
