这类剖分式带座轴承结构,在中小载荷的传动轴系布局里应用十分普遍,不管是轻工输送线的从动辊支撑、小型风机的转轴定位,还是实验台架的旋转轴固定,都能见到同结构产品的身影。它的核心作用是为旋转轴提供径向支撑,同时约束轴的径向窜动,保留轴周向旋转的自由度,相比整体式轴承座,它的拆装优势非常明显——不需要沿轴端方向逐步穿装,只要把上下盖拆分,就能直接在轴段的任意位置完成固定,后期维护更换轴瓦或者调整轴间隙的时候,不用拆卸轴端连的联轴器、带轮等传动件,能大幅缩减设备维保的停机时长。

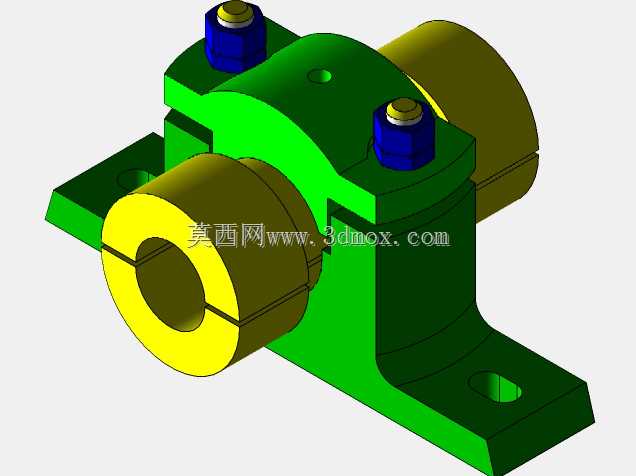

从结构设计逻辑来看,这个轴承座采用了侧装式L型安装底座,底座上开有两个沉头安装孔,安装时可以直接通过螺栓把整个组件固定在设备的安装基面或者机架立面上,沉孔的设计能让螺栓头完全沉入基面以下,不会突出底座表面干涉其他周边部件。轴承主体部分沿轴孔水平中线做剖分,分为底座本体和上轴承盖两部分,两个六角头锁紧螺栓分布在轴孔两侧的凸台位置,拧紧螺栓的时候,上下结合面会紧密贴合,给轴瓦提供足够的抱紧预紧力,防止轴运转过程中轴承盖出现松动偏移。轴孔两端的凸缘结构做了加宽处理,一方面能增加和轴瓦的接触面积,提升支撑的稳定性,另一方面也能阻挡部分外界的粉尘、碎屑进入轴承摩擦面,降低轴瓦的异常磨损概率。
做结构设计或者选型的时候,首先要确认轴孔的公称直径和待支撑轴的直径匹配,其次要核对底座两个安装孔的中心距,是否和设备安装基面的预留孔位一致,避免出现安装错位的问题。另外要注意,这类剖分结构的轴承座,安装时两个锁紧螺栓需要按对角线顺序分次拧紧,不能一次性把单侧螺栓拧死,不然会导致上下盖结合面出现偏斜,轴孔圆度超差,后续轴运转的时候会出现卡滞、发热异常的情况。如果是用于有轴向载荷的工况,还需要在轴孔位置额外加装轴用挡圈或者端盖,来承受轴向方向的力,因为这个结构本身只做径向支撑设计,没有轴向限位的结构。建模的时候要注意上下盖结合面的配合公差,安装孔的位置度公差需要控制在合理范围,螺栓过孔和螺栓之间要预留足够的装配间隙,抵消加工带来的位置误差,保证现场装配的时候能顺利对位。
