卧式蒸汽机滑动轴承支撑座结构

　　这套卧式蒸汽机轴承座主要用于低速重载的蒸汽动力传动场合，承担曲轴或传动轴的径向支撑任务。在老式蒸汽机、往复式动力机组以及教学演示设备中，轴承座需要把轴运转时产生的径向载荷稳定传递到机座，同时限制轴的径向跳动，保证曲柄连杆机构的运动中心不发生偏移。与常见的滚动轴承座不同，该结构采用剖分式滑动轴承形式，轴瓦嵌入座体内部，更适合蒸汽机这类启动冲击较大、运行转速不高但载荷波动明显的工况。

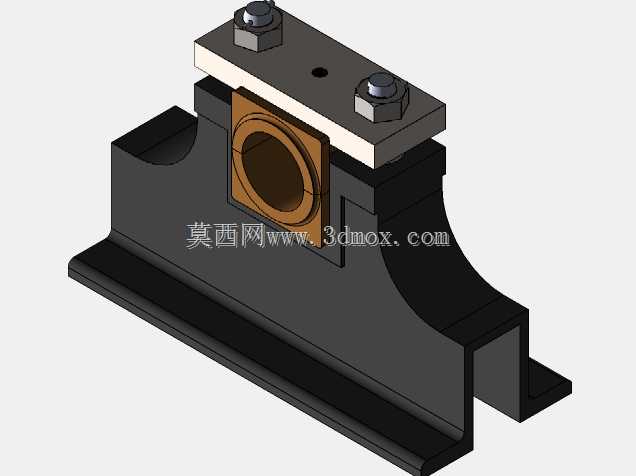

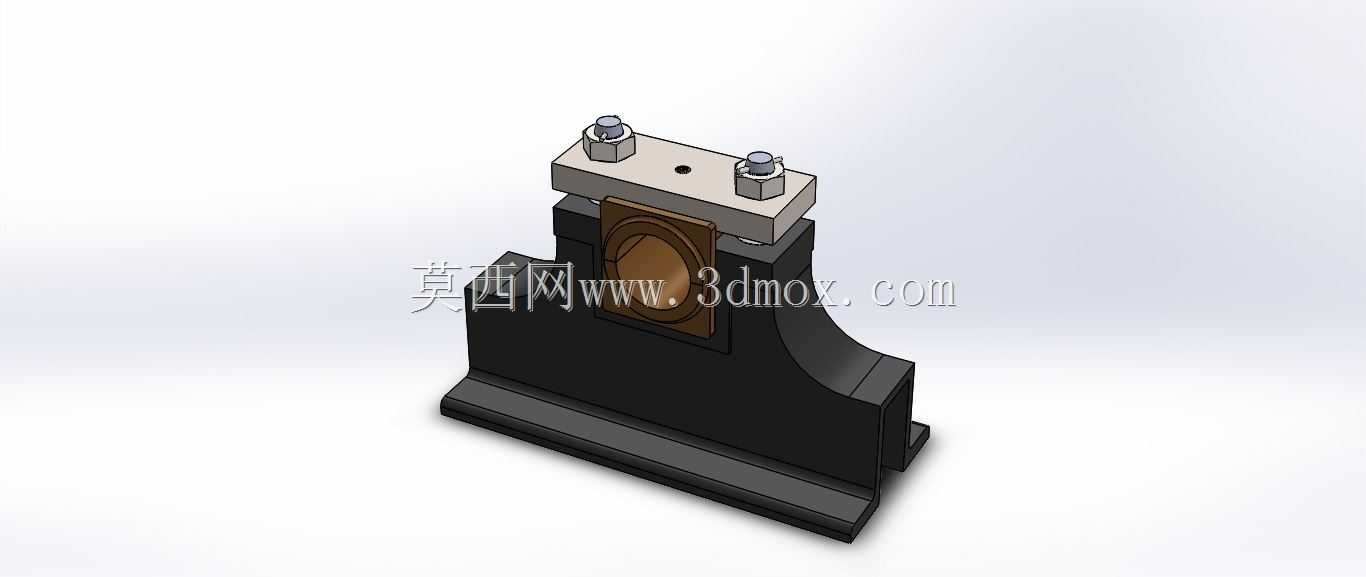

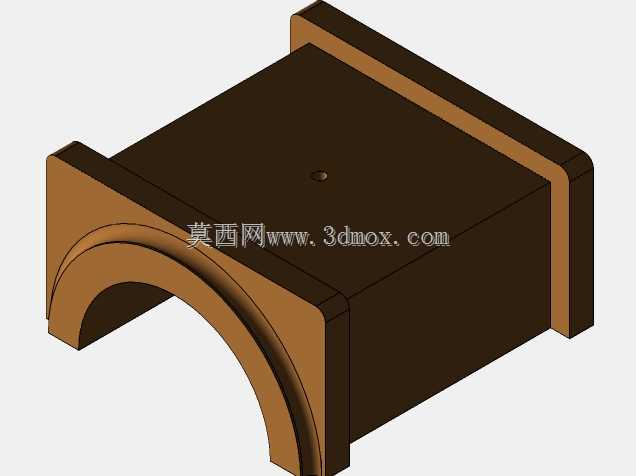

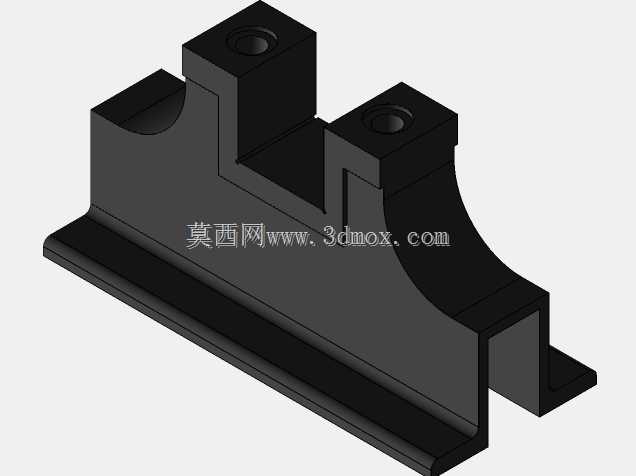

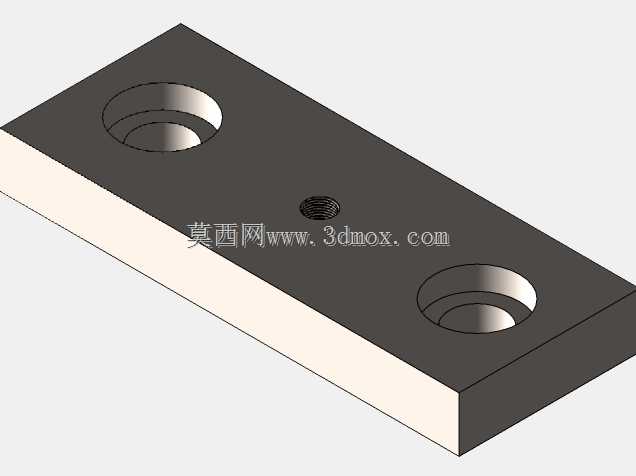

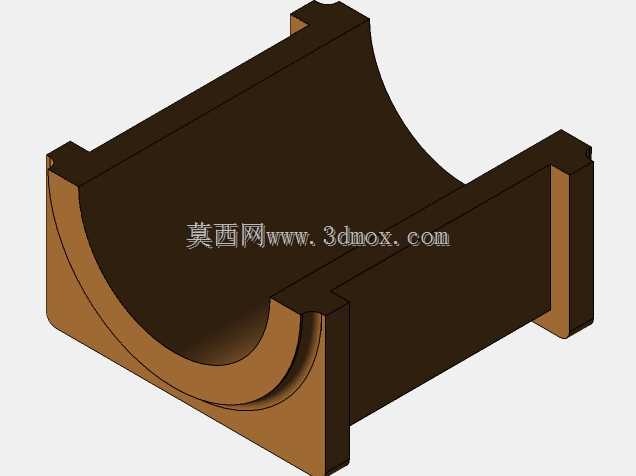

　　从结构上看，座体下部为带安装底板的立式支撑，底板向外延伸并预留安装边界，可通过螺栓固定在机身或混凝土基础上。底板与立壁之间设置过渡加强区，能够降低轴颈载荷作用下的局部应力集中。上部压盖通过两颗螺栓与座体连接，形成对轴瓦的抱紧约束；压盖顶面加工有定位孔和螺栓沉台，便于装配时对中，也可作为注油或检查孔位使用。轴瓦位于座体与压盖围成的圆孔内，其内表面与轴颈直接接触，依靠油膜实现减摩。

　　设计这类轴承座时，首先要确定轴孔直径与中心高，因为这两个尺寸直接决定传动轴的布置高度以及与曲柄、活塞机构的配合关系。座体宽度不能只按强度取值，还要考虑轴瓦的有效接触长度；若宽径比过小，比压会升高，容易造成轴瓦磨损；若过大，则会增加对轴挠曲变形的敏感性，反而导致边缘接触。底板长度和螺栓孔间距需要结合安装面刚度确定，孔边到板边的距离应满足紧固件装配空间，避免扳手操作时与立壁干涉。

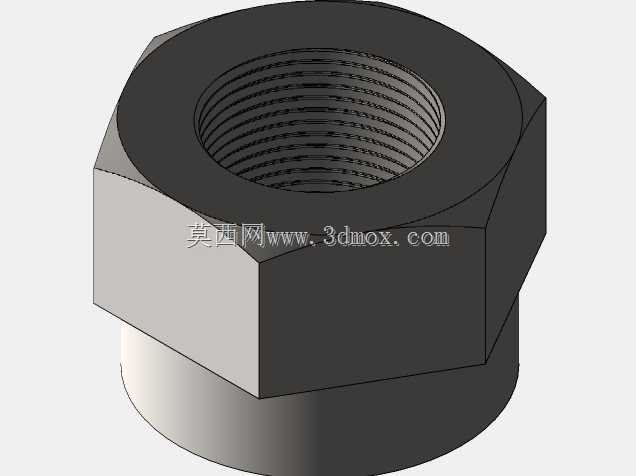

　　上部压盖螺栓的规格不能随意选取。螺栓预紧后既要保证轴瓦在座孔内不发生转动和轴向窜动，又不能把轴瓦压得失圆。实际建模时需要把螺栓、螺母、垫圈以及压盖沉孔一并表达清楚，因为这些细节会影响装配顺序和检修方式。滑动轴承在使用中需要定期检查间隙和润滑状态，剖分式结构的优势就在于松开上盖螺栓后即可检查轴瓦表面，不必整体拆卸传动轴，这对蒸汽机这类轴系较长、对中工作量大的设备尤其重要。

　　外形建模时应重点控制几个安装边界：底板底面必须为完整平面，作为与基础贴合的基准；轴孔中心到底板底面的高度决定轴系中心线；底板上的安装孔位置要与机架孔系匹配；压盖顶部螺栓最高点构成上部轮廓边界，用于校核与机身罩壳或管路的间隙。座体侧面的弧形过渡并非单纯造型，而是在减轻铸件重量的同时保持截面连续性，避免壁厚突变带来的铸造缺陷。

　　在三维建模过程中，可先建立轴孔中心线和底板安装基准，再绘制座体、压盖、轴瓦和紧固件的装配关系。轴瓦与座孔之间应按小间隙或过渡配合考虑，压盖与座体结合面需要保留可调整垫片的空间，以便在轴瓦磨损后通过垫片调整轴承间隙。对于结构设计和设备选型人员而言，这类模型的价值不在于外观展示，而在于通过完整装配关系理解支撑刚度、安装定位、润滑维护和轴系对中之间的工程联系。
