钻床配套手动螺旋夹紧台虎钳结构

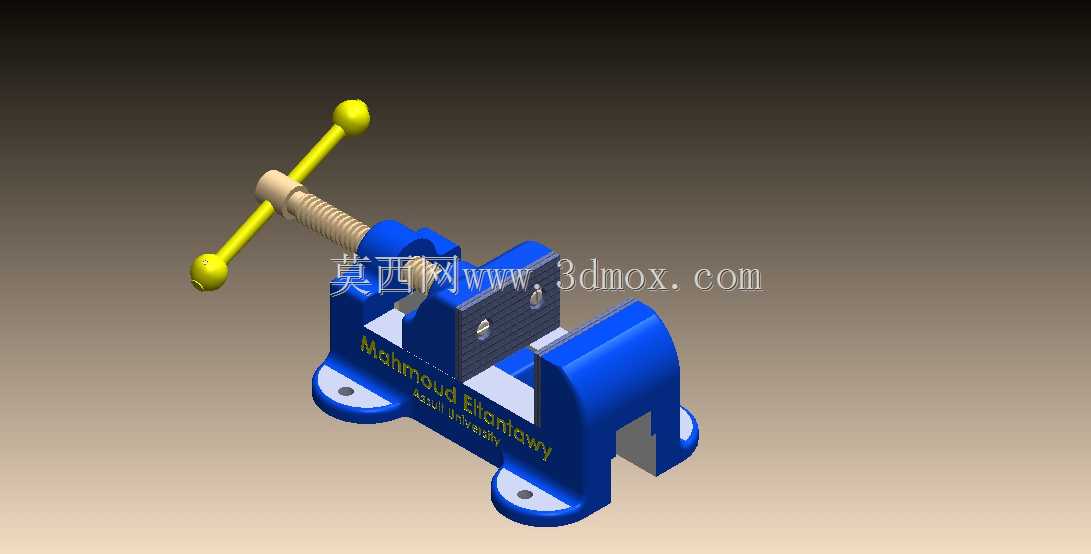

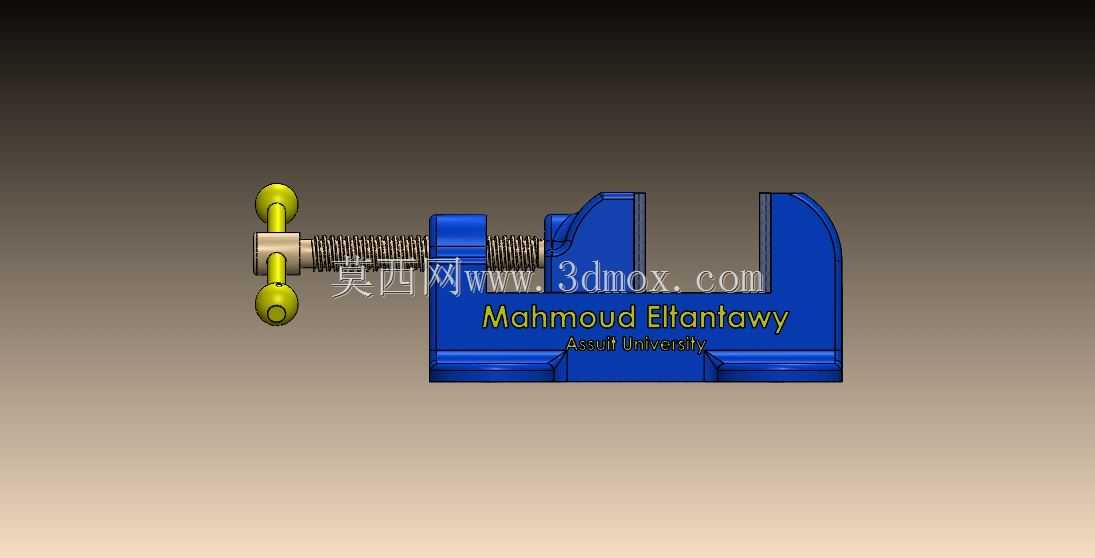

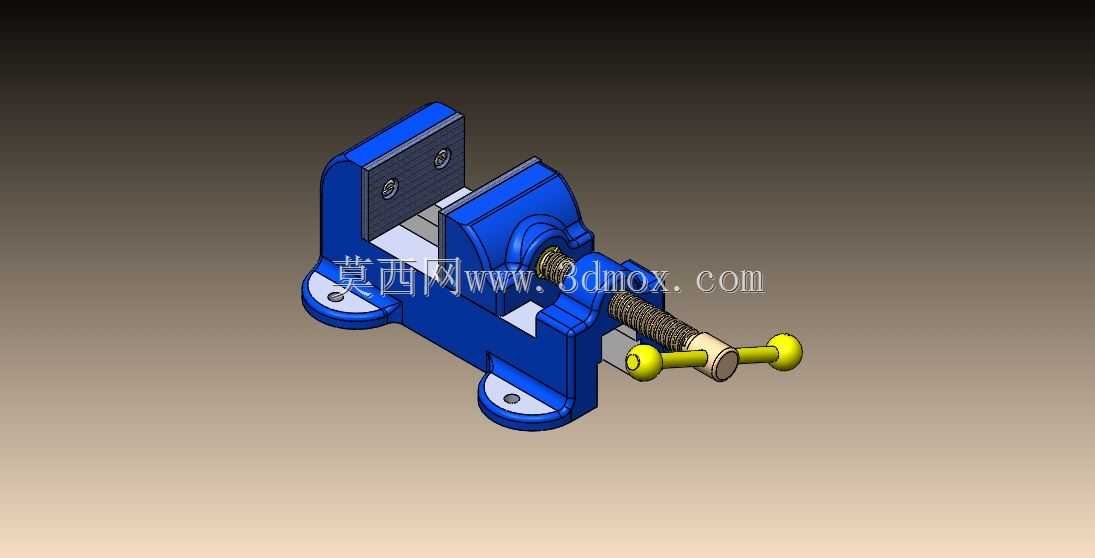

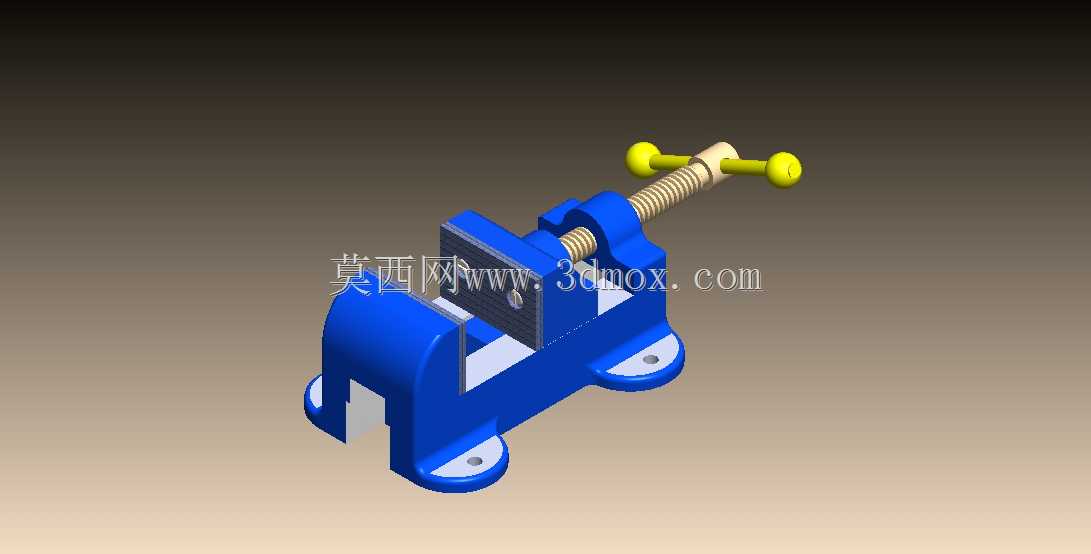

　　在钻削加工工位上，工件的可靠定位夹紧是保障孔位精度、避免加工颤振的核心前提，这款台钳正是针对钻床作业场景开发的手动夹紧工装，适配小型立式钻床、台钻的工作台安装需求，可完成小型金属件、塑料件的钻孔、扩孔、铰孔工序的装夹作业。从结构设计逻辑来看，整体采用经典的螺旋传动夹紧方案，通过转动端部带防滑握柄的丝杠，带动活动钳身沿固定导轨做直线往复运动，配合固定钳身上的防滑钳口板，实现对工件的夹紧与松脱，钳口板采用可拆卸式设计，磨损后可快速更换，无需整体报废钳体，降低长期使用的维护成本。固定钳身底部设置两个带安装孔的凸缘支座，安装孔位匹配标准钻床工作台的T型槽间距，可通过T型螺栓直接固定在工作台面上，安装后整体重心偏低，

　　钻削过程中不会因切削力产生偏移或翘曲，钳身主体采用箱型加强筋结构，在控制整体重量的同时保障足够的结构刚性，承受钻削轴向力时不会出现钳身变形导致的工件位移。活动钳身与固定钳身的配合导轨采用燕尾槽结构，配合间隙可通过侧边的调节螺钉进行微调，长期使用出现磨损后可通过调整间隙保障运动精度，避免钳身晃动影响装夹精度。丝杠端部采用铜质螺母传动副，相比钢质螺母具备更好的耐磨性与自润滑特性，频繁操作下的使用寿命更长，握柄采用球头防滑设计，操作人员施加较小的圆周力即可获得足够的夹紧力，无需借助加力杆即可满足常规钻削的夹紧力需求，避免过度夹紧导致工件变形或丝杠过载损坏。钳口的开合行程覆盖常规小型零件的装夹尺寸范围，可适配不同厚度、不同外形的工件装夹，

　　对于异形工件还可配合定制钳口板实现特殊装夹需求，整体结构无复杂液压、气动元件，纯机械结构可靠性高，车间多粉尘、多切削液的环境下也能长期稳定工作，日常维护仅需定期向丝杠与导轨配合面加注润滑脂即可，无需复杂的保养流程。在实际生产场景中，这类台钳除钻床配套使用外，也可临时适配钳工台完成划线、锉削、攻丝等手工作业的装夹需求，属于机加工车间通用性极强的基础工装，安装时需保证两个固定支座的安装面与工作台面完全贴合，避免悬空安装导致夹紧时钳体受力不均产生断裂风险，钳口张开到最大行程时需注意活动钳身的限位位置，避免丝杠脱出螺母导致结构散架。
