机用虎钳底座结构三维设计

　　作为机加工工装领域的核心承载部件，虎钳底座是整个台虎钳组件的装配基准，直接决定了钳身整体的装夹刚性与运动精度，在普通铣床、磨床、钳工台、小型加工中心的工位上都属于标配工装的基础结构件。从实际使用场景来看，这类底座需要承担整个虎钳的固定功能，底部的安装接触面需要与机床工作台面完全贴合，预留的安装槽位要适配标准T型槽螺栓的锁紧尺寸，保证虎钳在承受大切削力的装夹工况下不会出现位移、翘曲，避免加工件出现尺寸超差、振纹等问题。

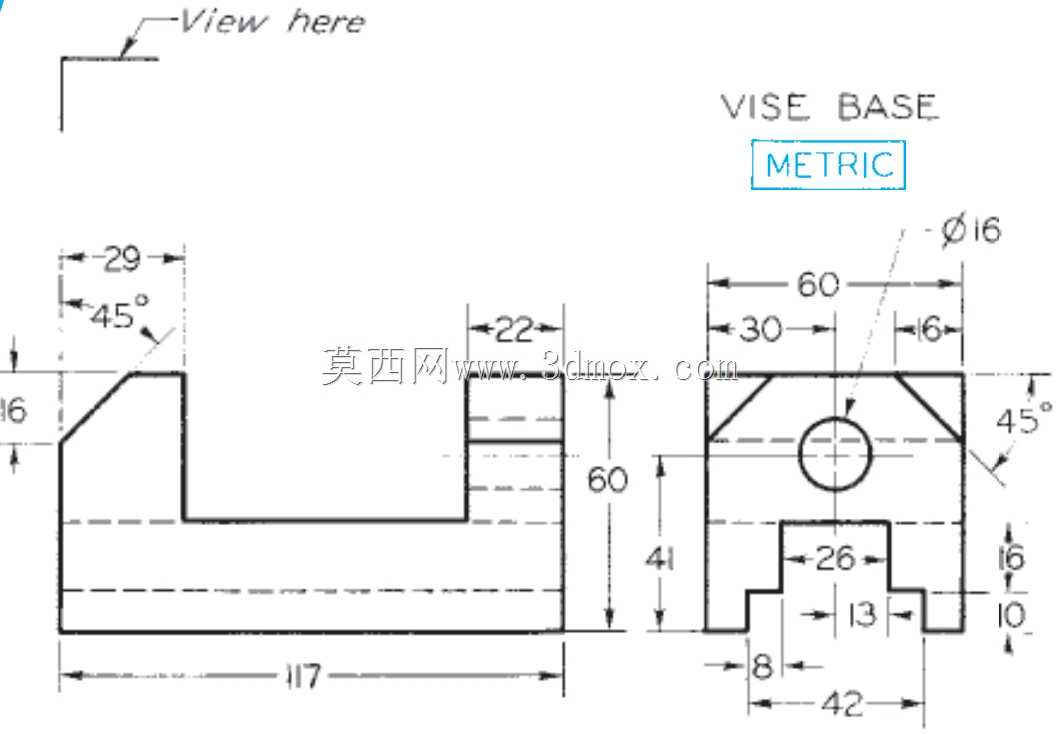

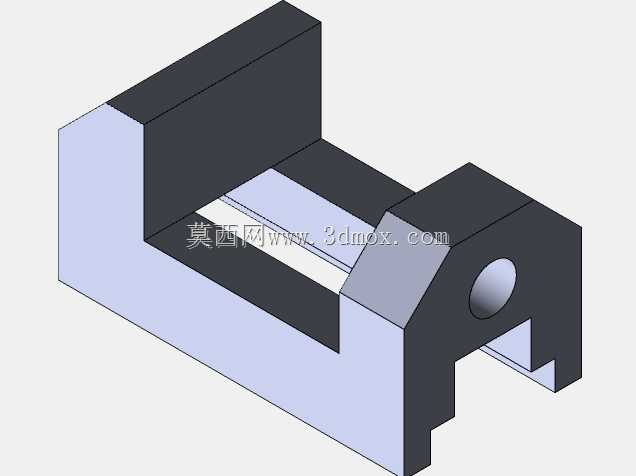

　　从结构设计逻辑来看，该底座采用整体式凹型槽布局，两侧的立壁结构分别承担固定钳身支撑与活动钳身导向的功能，其中一侧的立壁预留了丝杠安装的同轴孔位，孔位的同轴度公差需要控制在0.02mm以内，才能保证丝杠转动顺畅无卡滞，避免活动钳身进给时出现爬行、偏斜的问题。中间的凹型导轨面是活动钳身的滑动轨道，导轨面的平面度、平行度直接影响活动钳身的移动精度，设计时需要预留足够的壁厚，保证在承受最大夹紧力时导轨不会出现形变，通常这类底座的导轨壁厚会根据钳口宽度匹配，常规125mm钳口规格的底座，导轨侧壁厚度不低于15mm，才能满足钢件装夹的刚性需求。

　　在安装边界的考量上，底座底部的定位结构需要适配常见机床工作台的T型槽间距，两端的安装缺口要留出足够的螺栓操作空间，避免锁紧时扳手与底座结构发生干涉。底座前端的缺口结构是为了适配钳口铁的安装与排屑需求，加工过程中产生的切屑可以顺着缺口排出，不会堆积在导轨滑动面内加剧导轨磨损。设计时还需要考虑应力集中的问题，所有转角位置都设置了合理的铸造圆角，避免热处理或者受力时出现应力开裂，同时导轨面的边缘做了小倒角处理，既方便装配时的部件导入，也能避免锐边划伤操作人员。

　　从功能特性上，该底座作为虎钳的基体，所有其他部件包括固定钳口、活动钳身、丝杠、螺母、锁紧机构都要以它为基准进行装配，因此各个安装面的位置度要求极高，丝杠安装孔的中心高需要与导轨面保持严格的平行关系，否则会导致丝杠受力不均，加快螺纹副的磨损，缩短虎钳的整体使用寿命。在实际建模过程中，需要优先确定底座的整体安装基准面，再依次推导导轨面、丝杠孔、安装槽的位置尺寸，保证各个特征之间的几何公差符合工装夹具的设计规范，同时兼顾铸造工艺的可行性，避免出现壁厚不均、无法拔模的结构问题，确保后续加工、装配环节能够顺畅进行，满足机加工工位长期高频装夹的使用需求。
