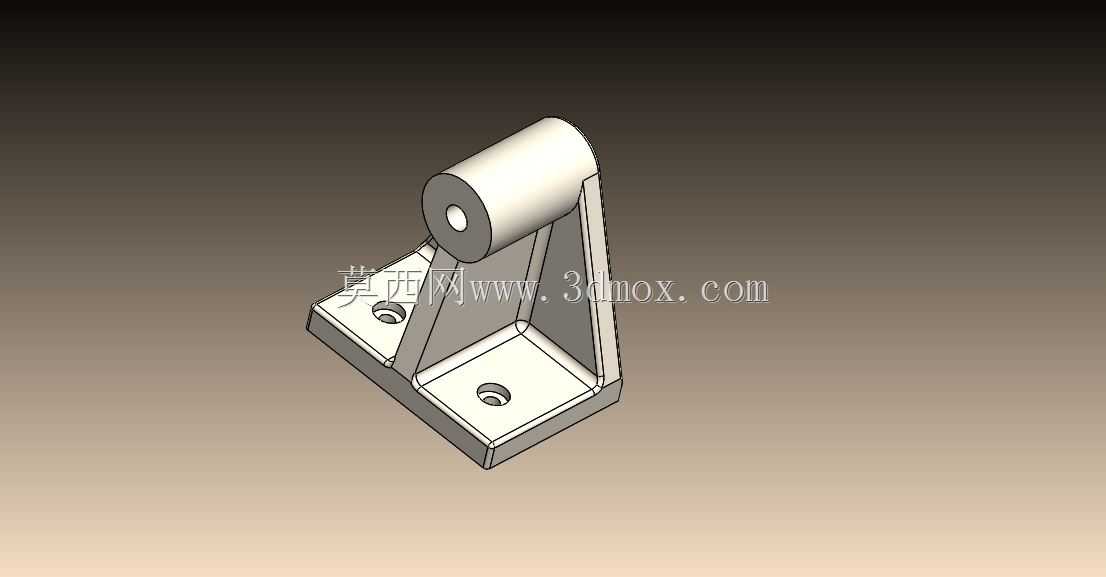

带安装底座的铰接式轴支撑座结构

　　这类带三角加强结构的铰接式轴支撑件，在轻载传动链路、小型工装夹具、非标自动化输送工位里十分常见，核心作用是为回转类轴件提供稳定的径向支撑，同时预留铰接摆动的自由度，避免轴件在往复运转过程中出现径向窜动、偏磨的问题。从结构设计逻辑来看，底部采用方形安装法兰布局，法兰面上预留两个沉头安装孔，安装时可直接通过内六角螺栓将整个支撑座固定在设备安装基板或者型材架上，沉孔设计能够让螺栓头完全没入法兰平面，不会出现凸起干涉相邻部件的问题，安装边界清晰，不需要额外预留螺栓头的避让空间，对紧凑型设备的布局十分友好。上部的铰接套筒采用同轴通孔设计，通孔内径与配套轴件采用间隙配合，既能保证轴件在套筒内顺畅回转，又能控制配合间隙在合理范围，

　　避免轴件运转时出现过大的旷量。连接底部法兰和上部套筒的两块三角加强筋，是整个结构的受力核心，三角结构的力学稳定性能够将上部轴件传递下来的径向载荷均匀分散到底部法兰的整个安装面，避免套筒和法兰连接位置出现应力集中，在长期承受交变载荷的工况下，也不容易出现焊缝开裂或者结构变形的问题。在实际应用场景中，这类支撑座常被用在小型连杆传动机构的端部铰接点、输送带张紧辊的端部支撑位、小型翻盖类工装的翻转铰接位置，相比一体式的固定轴承座，它的结构更轻量化，加工成本更低，对于载荷不大、转速不高的传动场景，完全能够满足使用需求。建模过程中需要重点关注几个尺寸的配合公差：上部套筒的内孔同轴度要控制在合理范围，避免轴件装入后出现卡滞；

　　底部安装孔的中心距要和安装基板上的预钻孔位完全匹配，减少现场安装的调整工作量；三角加强筋的厚度要根据实际承载需求设定，过薄会导致结构刚性不足，过厚则会增加不必要的材料成本和整体重量。整个结构没有复杂的曲面特征，所有棱边都做了小倒角处理，既能够去除加工产生的毛刺，避免安装时划伤操作人员，也能减少应力集中点，提升结构的疲劳寿命。在实际选型替换时，只需要确认上部套筒的内孔直径、底部安装孔的中心距、整体支撑高度三个核心尺寸，就能够快速匹配替换原有损坏的支撑件，不需要对周边安装结构做额外修改，适配性较强。
