机加工用螺杆传动式手动夹紧虎钳结构

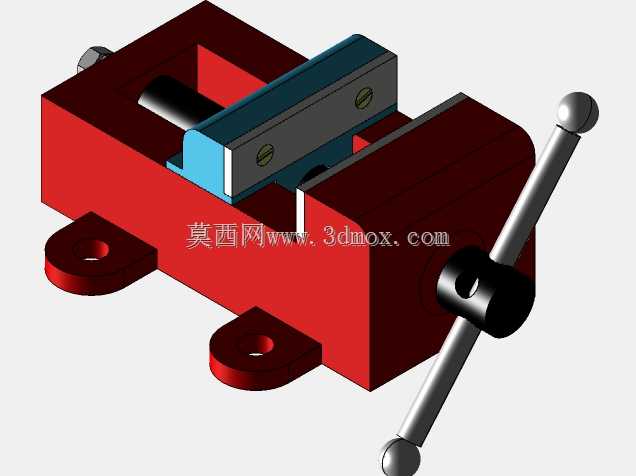

　　这款手动虎钳是面向普通铣削、钻削、轻型磨削工序设计的机加工配套工装，日常实训场景、小型维修工位、单件小批量零件加工场景中都能见到它的身影，核心作用是在切削作业时牢牢固定待加工工件，避免工件受切削力作用发生位移、振颤，保障加工尺寸精度与操作安全。从结构设计逻辑来看，整体采用固定式底座加活动钳身的经典布局，底座两侧延伸出带安装孔的支耳，安装时可通过螺栓穿过支耳孔将虎钳整体锁紧在机床工作台T型槽上，安装边界完全适配常规小型台钻、台式铣床、钳工操作台的台面安装尺寸，不会出现安装位干涉的问题。传动部分采用梯形螺杆副结构，转动端部带防滑握球的操作手柄时，螺杆带动活动钳身沿固定导轨做直线往复运动，梯形螺纹的自锁特性可以在夹紧工件后自动锁止位置，

　　不会因为切削过程中的振动导致钳口松脱，夹持稳定性有充足保障。钳口部分采用可拆卸式的平直钳口板，通过沉头螺钉固定在钳身夹持面上，长期使用出现磨损、咬痕后可以快速更换钳口板，无需整体更换虎钳主体，能有效降低工装维护成本；固定钳身与活动钳身的配合导轨采用矩形导向结构，配合间隙经过合理设计，既保证活动钳身滑动顺畅无卡滞，又能控制夹持过程中的上抬量，避免工件夹紧后出现位置偏移。整体外形采用紧凑化设计，不会占用过多工作台操作空间，钳身主体采用箱型结构设计，在控制整体重量的同时保证了足够的结构刚性，夹持过程中钳身不会出现明显形变，能够承受常规轻型切削的切削力载荷。日常使用时，通过转动手柄调整活动钳身开口大小，适配不同尺寸的块状、条状工件，

　　最大开口范围覆盖常规小型零件的夹持需求，无论是铝件、塑料件等软质材料的轻切削加工，还是小型钢件的钻孔、倒角作业，都能提供稳定可靠的夹持力。在实训教学场景中，这类虎钳也是钳工技能训练的基础工装，可配合完成锯削、锉削、划线等基础钳工操作，结构简单可靠，维护难度低，不需要复杂的日常保养，仅需定期在螺杆传动部位加注润滑脂，就能保证长期操作的顺畅性。
