蒸汽管路立式法兰安装疏水排水阀结构

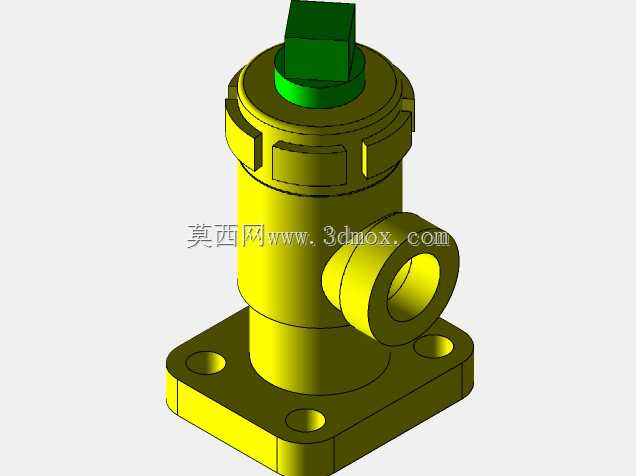

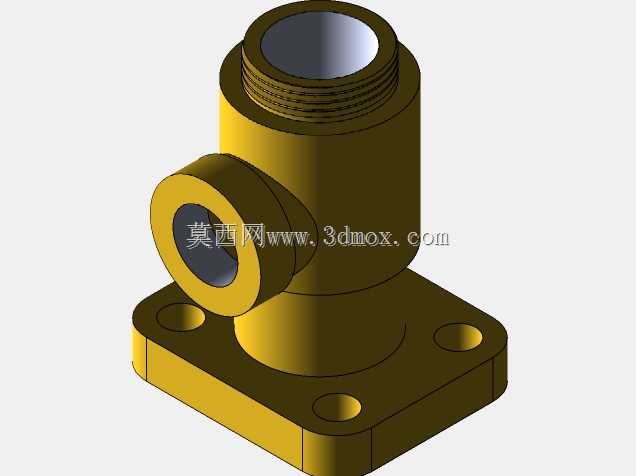

　　在工业蒸汽输送与换热系统的管路布局中，冷凝水的及时排出是保障管路换热效率、避免水击损伤的核心环节，这款立式结构的排水疏水阀，正是针对蒸汽管网的冷凝水排放需求设计的专用阀件。从实际应用场景来看，该类阀件广泛适配饱和蒸汽输送管线、蒸汽换热设备末端、分汽缸下部排水点等位置，能够在留存管路内蒸汽介质的同时，自动持续聚积并排出管路中因温降形成的冷凝水，避免冷凝水随高速蒸汽流动形成水击，冲击管路焊缝、阀门密封面与换热元件，从根源降低蒸汽管路的运行故障风险。从结构设计思路来看，这款阀采用立式直通加侧出流的布局，底部设置带两个安装孔的菱形法兰支座，安装时可直接通过螺栓固定在管路支架或设备接口的安装面上，安装边界清晰，

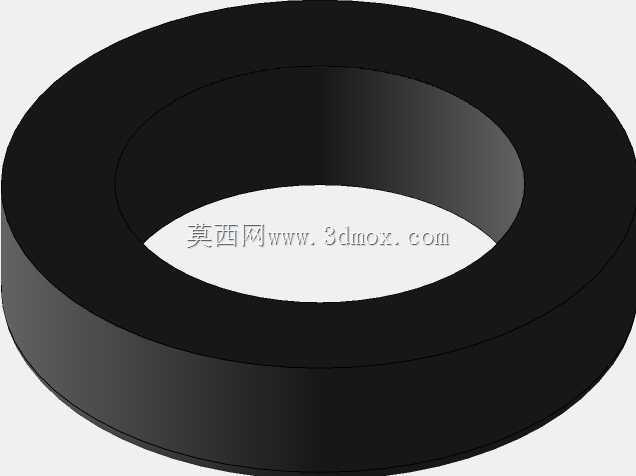

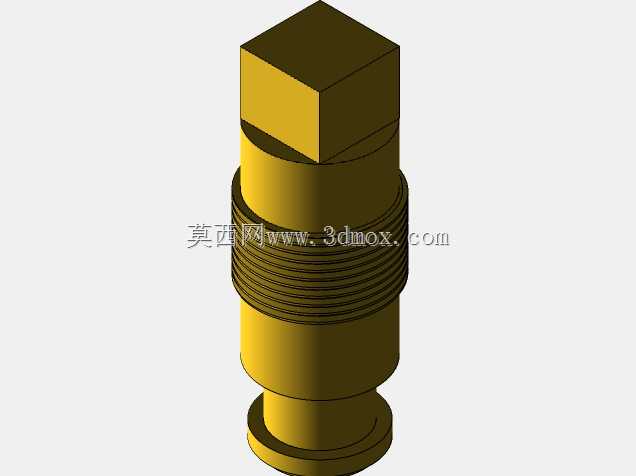

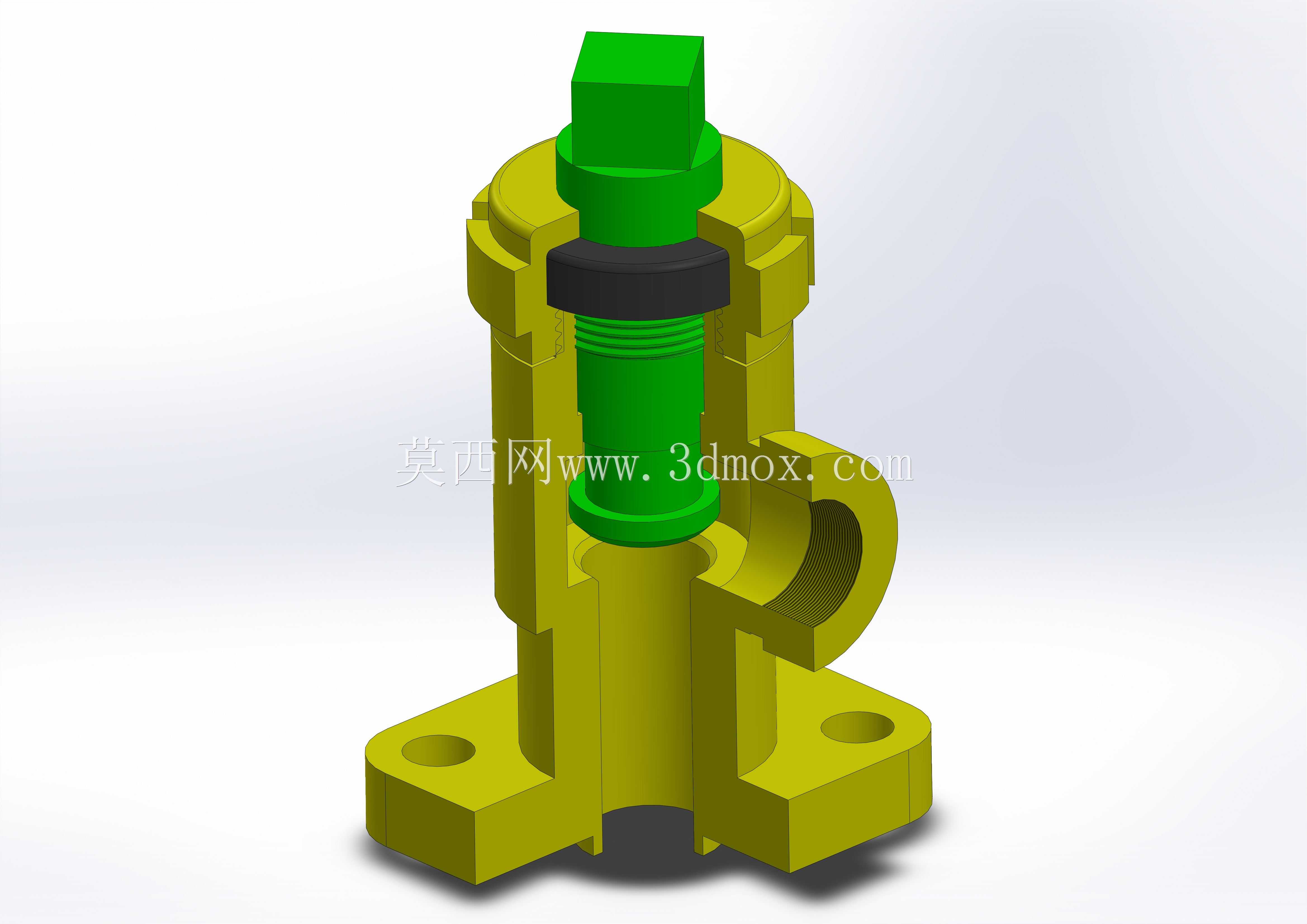

　　支座的安装孔间距适配常规DN15-DN25口径蒸汽管路的配套安装法兰尺寸，无需额外加工过渡连接件，现场装配效率较高。阀体主体采用等径柱状流道设计，内部的阀芯调节组件沿阀体竖直轴线装配，顶部的方头结构预留了手动调节与检修的操作空间，中部的密封压环结构采用径向挤压密封形式，能够在阀杆上下动作的过程中保持阀腔的密封性能，避免蒸汽从阀杆配合间隙泄漏。侧部的内螺纹接口为冷凝水排出口，可直接对接同口径的冷凝水回收管线，将排出的高温冷凝水导入回收系统重复利用，减少热能与水资源的浪费。从功能特性上看，该阀的流道设计充分考虑了冷凝水与蒸汽的密度差，进入阀腔的冷凝水会在重力作用下聚集在阀腔下部，当液位达到动作阈值时阀芯自动开启排水，

　　液位降低后阀芯自动闭合阻断蒸汽通路，整个动作过程无需额外电控或气动驱动，依靠介质自身属性与机械结构即可完成自动运行，可靠性强，适配无外接动力源的野外蒸汽管线、厂区蒸汽主管网等场景。建模过程中对各部件的配合公差做了还原，阀杆与阀盖的配合间隙、密封件的压缩量、法兰安装面的平面度要求都在模型结构中有所体现，能够直接用于管路排布的干涉校验、阀件选型的装配模拟，也可作为同类疏水阀结构优化的参考基础，帮助设计人员快速完成蒸汽管路的阀件布局设计，减少现场安装时的尺寸 mismatch 问题。
