25毫米规格灌溉管路控制球阀结构

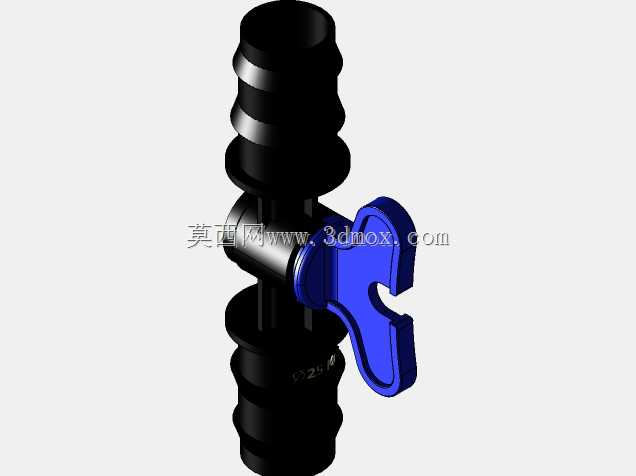

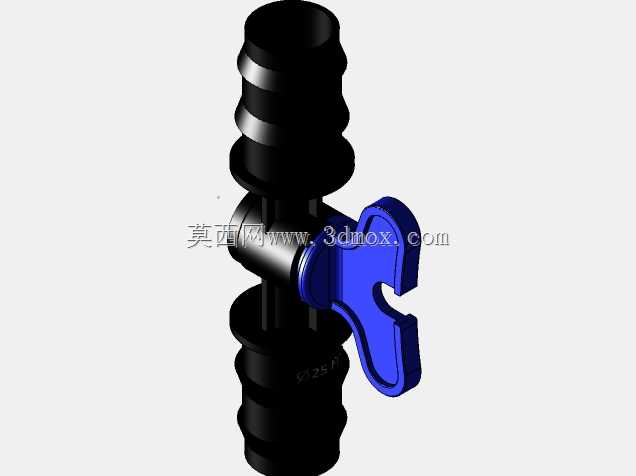

　　这款25毫米通径的灌溉控制阀，主要应用于农业滴灌系统、园林喷灌管网、温室水肥一体化管路的支路通断控制场景，也可在小型水产养殖水循环管路、户外临时输水软管节点作为截流部件使用。从结构设计来看，阀体两端采用多段倒刺式宝塔接头结构，接头外壁的环形凸棱做了圆弧过渡处理，安装时无需额外卡箍辅助，直接将对应内径的PE、PVC输水软管推至接头根部即可，凸棱嵌入软管内壁后可承受0.6MPa以内的工作水压，不会出现管路脱开、渗漏的问题，适配户外无工具快速安装的作业需求。阀体中部的阀芯采用直通式流道设计，流道通径与两端接头通径保持一致，全开状态下管路压损极小，不会因为阀件节流导致灌溉末端出水压力不足，满足长距离输水管网的压力保持要求。

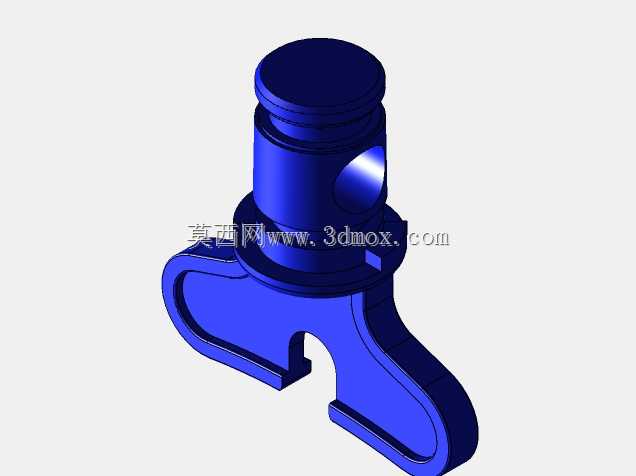

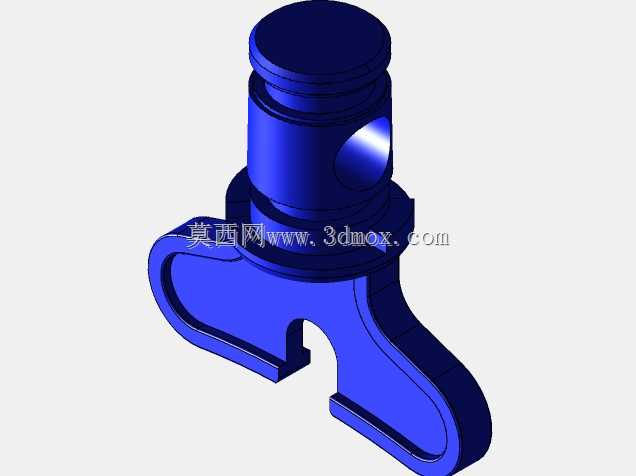

　　侧面的蝶形手柄做了加宽加厚的结构设计，手柄边缘做了圆弧倒角，即便操作人员戴着手套或者手部沾有泥水，也能轻松转动手柄完成开关操作，手柄旋转90度即可实现全开与全关的状态切换，开关位置有清晰的触感反馈，无需额外标识即可判断管路通断状态。设计过程中充分考虑了户外使用的工况，整体结构无外露金属部件，避免长期接触水肥、潮湿土壤出现锈蚀卡滞的问题，阀体与手柄的配合间隙做了优化，即便有少量泥沙进入配合面，也不会出现手柄转不动的情况。安装边界方面，阀体总长度适配常规25毫米软管的安装间距，手柄旋转半径控制在合理范围内，安装时无需为手柄预留过大的操作空间，在密集排布的灌溉支路管排中也能顺利操作，不会和相邻管路、固定支架产生干涉。整体结构没有冗余的设计部件，零件数量少，装配工序简单，适合批量注塑生产，成本可控的同时兼顾了户外灌溉场景的耐用性要求，日常使用过程中基本无需维护，长期静置后也不会出现阀芯粘接无法动作的问题。
