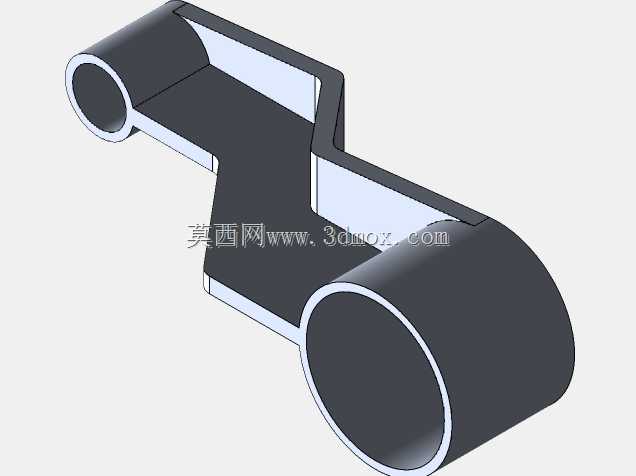

这类双筒弯折结构件常出现在需要实现铰接联动的机械传动场景中,两端的筒状结构是核心安装位,内部预留的通孔用于穿装铰接销轴,可与相邻的连杆、摆臂部件形成转动副,在轻工自动化输送线的摆杆机构、小型工程机械的操作联动组件、检测设备的角度调节支架中都能见到这类结构的应用。从结构设计逻辑来看,中间的弯折连接臂并非随意做造型处理,弯折角度是根据两端铰接点的运动轨迹计算得出,要保证部件摆动过程中不会与周边安装位产生运动干涉,同时连接臂的截面做了等强度优化,靠近筒状安装位的位置做了加厚过渡,避免长期受交变载荷出现应力集中断裂,连接臂中段的厚度根据受力弯矩分布做了减薄处理,在保证结构刚性的前提下尽可能降低整体重量,减少运动过程中的惯性负载。
两端筒状结构的外圆与内孔保持了较高的同轴度要求,内孔表面预留了衬套安装余量,实际装配时会压入铜基自润滑衬套,降低销轴转动时的磨损,延长部件的维护周期,筒状结构的端面做了倒角处理,既方便装配时销轴的导入,也能去除机加工产生的锐边,避免装配过程中划伤操作人员或相邻部件。安装边界方面,两端筒状结构的中心距是核心安装参数,决定了联动机构的传动比与摆动行程,弯折臂的外轮廓尺寸要匹配安装腔体的内部空间,保证部件在全行程摆动时,臂身不会触碰周边的机架或其他运动部件,筒状结构的外径尺寸要适配对应安装座的U型槽宽度,装配后轴向预留0.1-0.2mm的窜动间隙,避免热胀冷缩导致部件卡滞。这类结构在建模时需要重点关注弯折处的圆角过渡,不能出现直角连接,
否则会大幅降低结构的抗疲劳强度,同时要保证两端筒体内孔的轴线平行度,否则装配后会出现转动卡涩、销轴偏磨的问题,实际生产中这类零件多采用铝合金压铸或45号钢精密铸造后再做机加工,根据使用场景的负载要求选择对应的表面处理方式,重载场景会做发黑或淬火处理提升耐磨性,轻载场景可做阳极氧化提升防腐蚀能力。
