CSWPA考核用U型带开孔钣金槽型构件

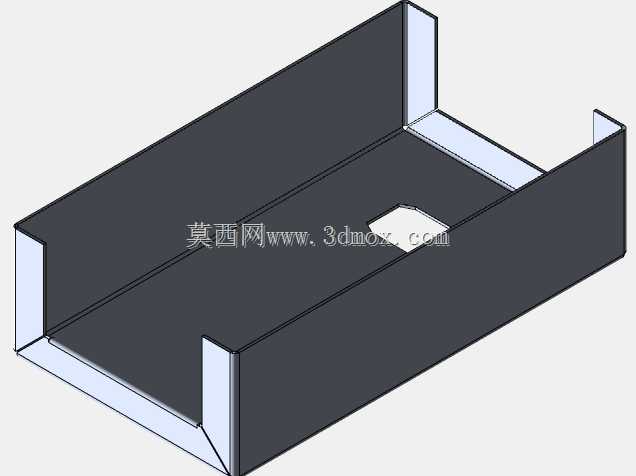

　　这款槽型钣金构件是CSWPA钣金认证考核的典型练习案例，日常在工业设备的走线防护、小型元器件承托、设备内部隔层搭建场景中十分常见，很多自动化设备的电控柜内部走线槽、小型检测设备的传感器安装基座、输送线侧边的导料槽结构，都和这类构件的成型逻辑高度相似。从结构设计来看，构件采用等厚钢板经折弯工艺成型，三个侧边的折弯高度保持一致，折弯处预留了合理的工艺缺口，避免折弯过程中出现材料撕裂、起皱的问题，底部平面开设的异形开孔，是为了匹配对应安装位置的凸台定位或者走线穿出需求，开孔边缘做了微小的倒角处理，既可以避免安装时割伤线缆或者操作人员，也能消除开孔处的应力集中，提升构件长期使用的结构稳定性。在实际设计这类构件时，

　　首先要确认安装边界的尺寸限制，构件的外部长宽尺寸需要完全适配安装腔体的内部空间，侧边折弯高度要匹配内部容纳的线缆或者元器件的最大高度，避免出现容纳空间不足的问题；折弯半径的选择要和所用钢板的厚度匹配，常规冷轧钢板的折弯内R一般取0.8到1.5倍板厚，既能保证折弯成型的精度，也不会因为折弯半径过小导致板材外侧出现裂纹。底部的开孔位置需要和安装基座的定位点严格对齐，开孔的尺寸公差一般控制在±0.1mm范围内，保证安装时能够顺利对位，不会出现卡滞的情况。这类构件在实际生产中一般采用数控冲床完成下料和开孔，再通过数控折弯机完成侧边折弯，成型后不需要额外的焊接工序，依靠折弯自身的结构强度就能满足使用需求，生产效率高，成本可控，适合批量加工。

　　在建模过程中，需要严格遵循钣金设计的规范，正确设置折弯系数、K因子等参数，保证展开后的下料尺寸和实际加工需求一致，避免出现成型后尺寸超差的问题，同时要注意折弯顺序的合理性，避免后续折弯工序和已成型的结构发生干涉，这也是CSWPA考核中重点考察的实操能力点，很多初学者在做这类钣金练习时，容易忽略折弯工艺缺口的设置，或者展开尺寸计算错误，导致实际加工出来的构件无法顺利装配。
