多关节铰接连杆传动组件结构

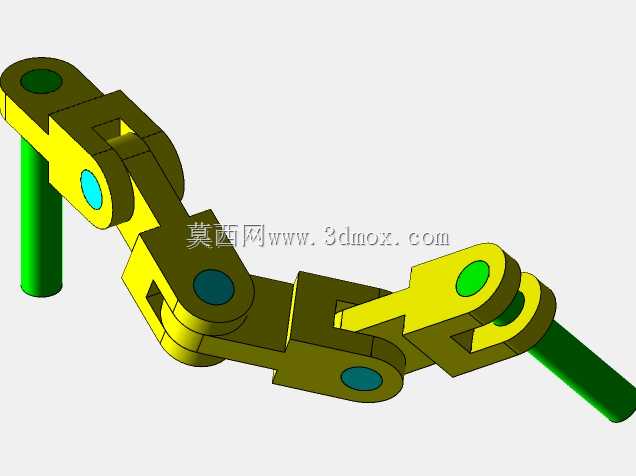

　　这套多关节铰接连杆组件，是机械传动系统里实现定轨迹运动传递的典型执行构件，常见于轻工自动化生产线的工件移送工位、工装夹具的联动夹紧机构、小型检测设备的姿态调整单元中，用来把驱动端的旋转或者直线位移，按照预设的运动路径转化为执行端的特定动作，相比齿轮、带轮这类传动形式，连杆机构能实现复杂的非线性运动输出，在需要特定动作时序的工位上适配性更强。从结构设计逻辑来看，整个组件采用分段式铰接布局，每段连杆之间通过带衬套的销轴实现转动连接，销轴两端做了轴向限位结构，避免机构高速往复运动时出现销轴窜动脱落的问题；连杆本体的铰接孔位同轴度公差控制在0.02mm以内，相邻连杆的转动副预留了0.05mm的配合间隙，既保证转动过程无卡滞，

　　也不会因为间隙过大出现传动回程误差。组件两端的连接轴采用等直径光轴设计，轴段长度根据常规安装座的厚度预留了足够的装夹余量，安装时可以直接通过支座轴承或者轴套固定在设备机架上，不需要额外加工定制连接接口。从功能特性上看，这套连杆组件的每一段杆长都经过运动学仿真校核，当输入端做定角度摆动时，输出端能走出预设的弧形移送轨迹，运动过程中各铰接点的受力均匀，不会出现局部应力集中的情况；连杆主体采用等厚度板材加工成型，铰接位置做了局部加厚凸台，提升转动副位置的结构强度，长期往复运动下也不会出现孔位磨损变形的问题。实际装配过程中，各转动副位置可以根据工况需求添加润滑脂，配合自润滑衬套使用时，能实现长时间免维护运行，

　　适合在节拍稳定的自动化生产线上长期连续工作。安装边界上，整个组件完全展开时的横向跨度适配常规小型自动化设备的内部安装空间，折叠状态下占用空间更小，不需要为机构预留过大的避让区域，在紧凑空间的设备布局里也能顺利安装；两端连接轴的轴心线平行度经过严格校验，安装后不会出现运动过程中的别劲问题，能有效降低驱动端的动力损耗。
