桥式起重机配套滑轮式吊钩组件结构设计

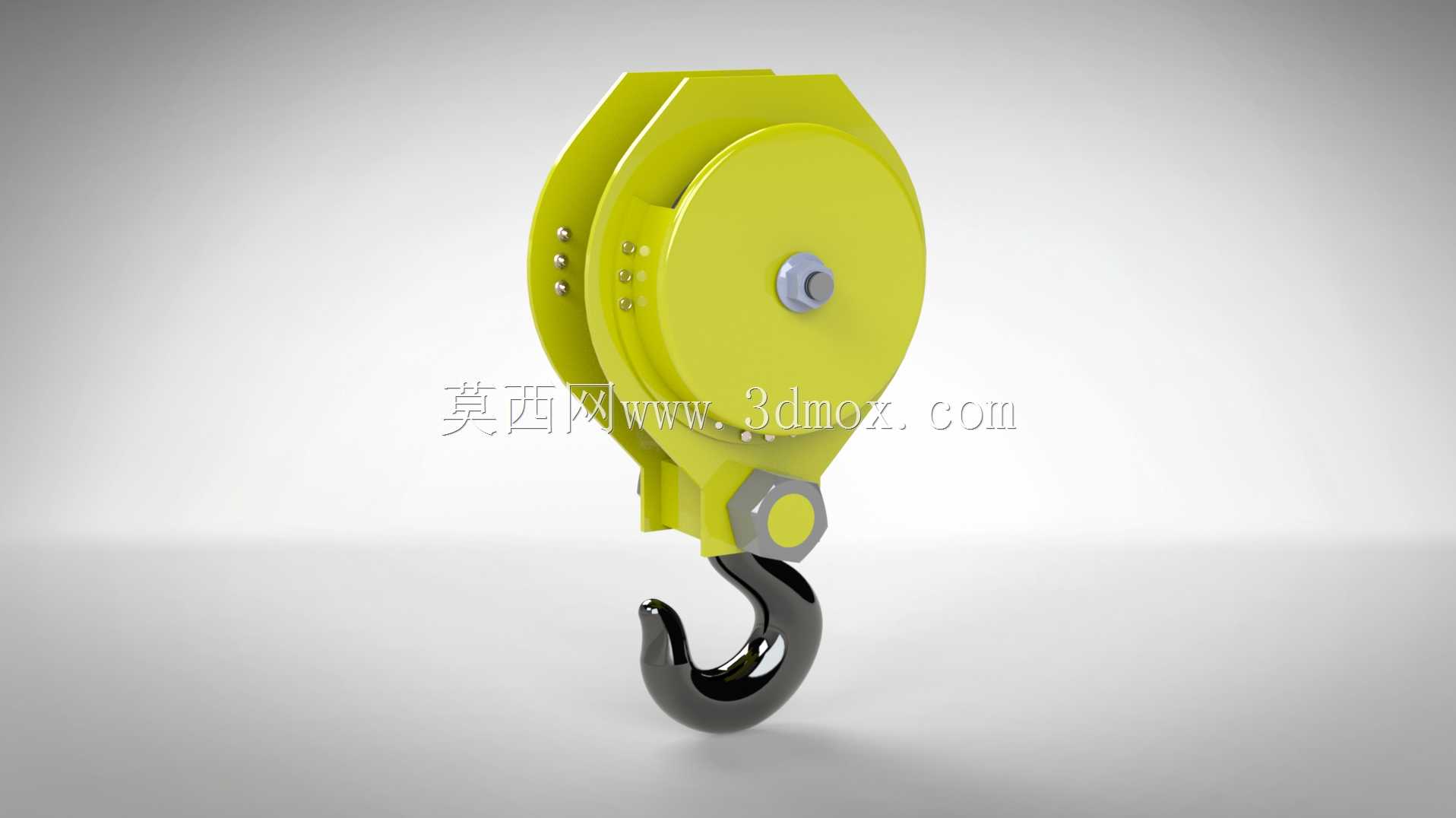

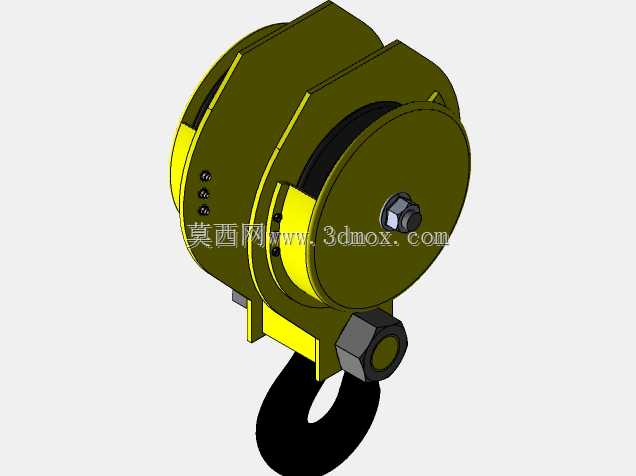

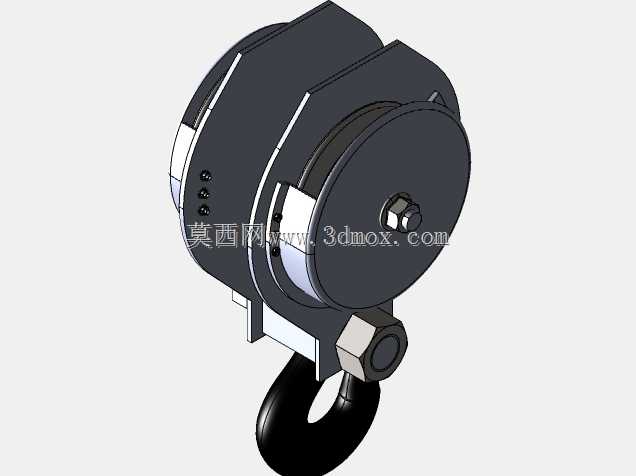

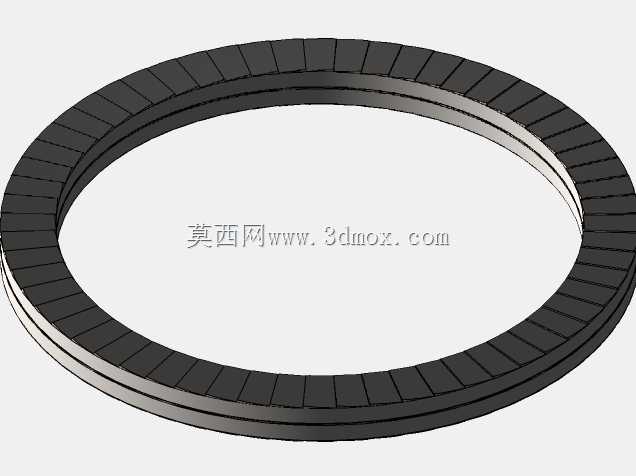

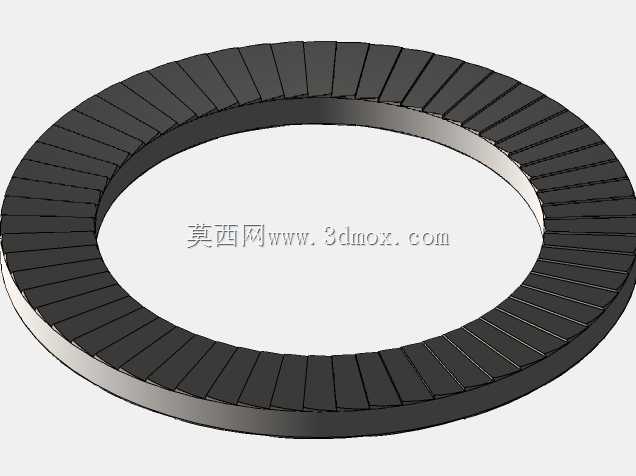

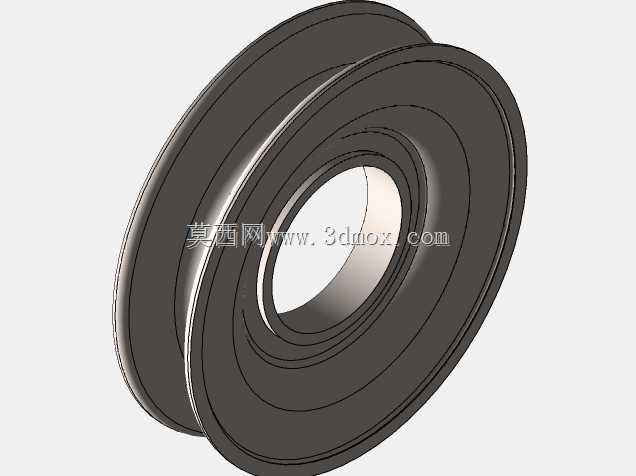

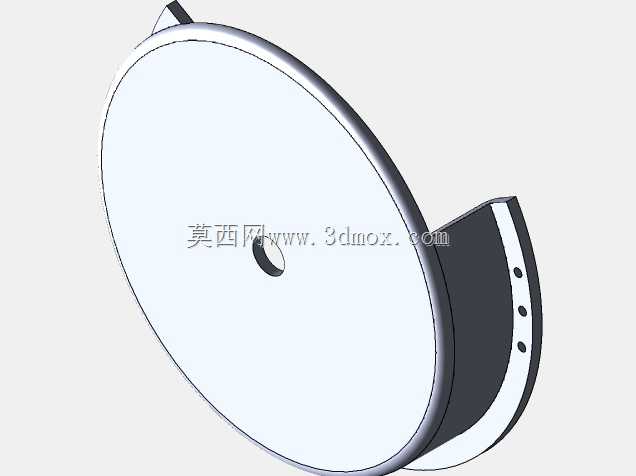

　　在车间桥式起重机的日常吊装作业场景里，吊钩组件是直接承载吊重、衔接起升钢丝绳与被吊物的核心执行部件，这套滑轮式吊钩的结构设计完全匹配中小吨位桥机的起升工况需求。从实际功能逻辑来看，该组件整合了动滑轮组与吊钩防脱结构，滑轮部分采用双幅板夹装式设计，轮槽弧度适配常规619、637系列起重钢丝绳，能在起升、变幅过程中均匀分散钢丝绳的接触应力，避免钢丝绳出现局部硬弯折、过度磨损的问题，有效延长钢丝绳的更换周期。设计过程中优先考虑了载荷传递路径的合理性：钢丝绳的拉力通过滑轮轴传递到两侧夹板，再经夹板下方的推力轴承传递到吊钩钩身，推力轴承的选型匹配额定起升载荷的轴向承载需求，同时保证吊钩可在水平方向360度自由回转，

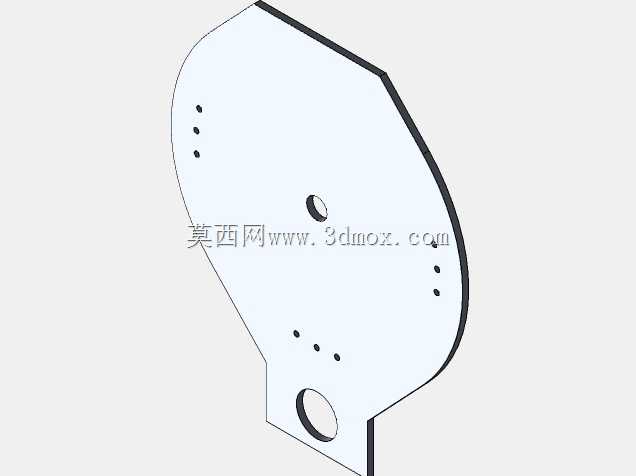

　　方便吊装作业时调整被吊物的朝向，无需额外牵拉转动吊重。外形尺寸方面，滑轮外径、夹板间距严格匹配对应吨位桥机的起升卷筒绳槽间距、吊钩组最小下放空间要求，安装边界上，滑轮轴两端的定位轴径可直接适配常规桥机吊钩组的横梁安装位，无需额外改制连接件。钩身部分采用锻造弯钩结构，钩尖处预留了防脱挡板的安装孔位，可加装弹簧式防脱棘爪，避免吊装过程中吊索具从钩口滑脱，符合起重作业的安全规范要求。两侧夹板上的紧固螺栓采用对称布置，既保证夹板夹持滑轮的受力均匀，也方便后期维护时拆解更换滑轮轴承、检查钩身磨损情况。在实际车间应用中，这类吊钩组件多用于机加工车间的工件转运、装配车间的设备部件吊装、仓储库区的重型物料装卸，

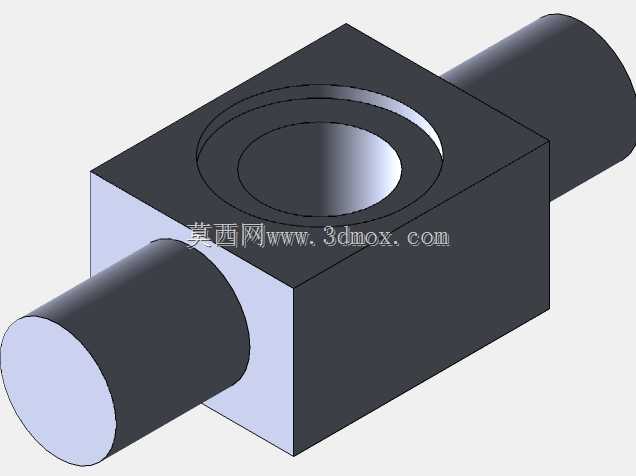

　　其结构强度冗余量按照桥机额定起重量的1.5倍设计，可承受常规吊装作业中的动载冲击，不会因为急停、小幅摆动出现结构变形。设计时还考虑了滑轮的绳槽防脱限位，夹板内侧与滑轮轮缘的间隙控制在合理范围，避免钢丝绳跳槽卡滞，同时吊钩横梁与夹板的连接部位采用铰接结构，可抵消吊装过程中吊重小幅摆动带来的侧向力，保护滑轮轴与轴承不受额外弯矩作用。
