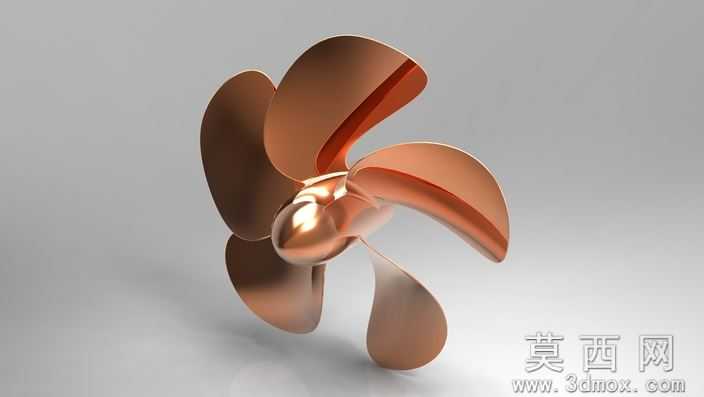

五叶船用螺旋桨SolidWorks三维设计模型

本模型为五叶结构船用螺旋桨三维设计成果，建模阶段以船舶流体力学推进参数为核心依据，首先通过SolidWorks完成螺旋桨桨毂的基准回转体建模，确定桨轴安装的基准轴系与配合公差，再依据螺旋桨叶切面的翼型坐标数据，通过投影曲线、放样曲面功能逐片构建桨叶曲面，精准控制每片桨叶的侧斜角、纵倾角与螺距分布，完成单叶建模后通过圆周阵列生成五片均匀分布的桨叶结构，最后对桨叶与桨毂的衔接位置做圆角过渡处理，消除曲面拼接的应力集中死角，保证整体曲面的光顺连续性。参数设计环节严格匹配中小型船舶推进系统的适配要求，设定桨毂直径与桨叶直径的合理比值，桨叶从叶根到叶梢的厚度按流体力学规律做渐变减薄处理，叶梢位置做圆弧修型降低航行过程中的空泡效应，所有特征参数保留可编辑状态，可根据不同船舶的吃水深度、主机功率参数快速调整螺距、叶数等核心尺寸，适配不同吨位船舶的推进需求。渲染材质环节针对铜质螺旋桨的实物特性，在SolidWorks可视化模块中赋予模型锡青铜材质属性，调整金属粗糙度、反射率参数模拟铜合金的哑光金属质感，添加环境光遮蔽效果突出桨叶曲面的弧度变化，搭配浅灰色中性背景突出螺旋桨的金属光泽与曲面细节，渲染效果还原真实船用螺旋桨的外观质感。结构原理上，该螺旋桨为定距桨结构，工作时通过桨轴带动整体旋转，桨叶的曲面结构将主机输出的旋转扭矩转化为船舶航行的轴向推力，五叶结构相比传统三叶、四叶桨具备更低的运转振动与水下噪声，桨叶的大侧斜设计可有效打散梢涡，降低空泡剥蚀对桨叶表面的损伤，提升螺旋桨的使用寿命与推进效率。软件兼容方面，模型原生基于SolidWorks2010版本搭建，同时导出STEP、IGES通用中间格式，可兼容UG、Pro/E、CATIA等主流三维设计软件打开编辑，附带的STL格式文件可直接用于3D打印制作实物样件，满足不同设计场景的使用需求。研发教学应用层面，该模型可作为船舶工程专业的螺旋桨结构教学案例，帮助学习者理解螺旋桨的曲面建模逻辑与推进工作原理，也可作为船舶推进系统研发的基础模型，用于开展螺旋桨水动力仿真分析、3D打印样件的水池性能试验，还可用于船舶装配模拟场景中，完成桨轴与船体尾部的装配干涉检查，为船舶动力系统的设计优化提供可靠的三维模型支撑。
