分体卡扣式传感器安装塑料防护壳体

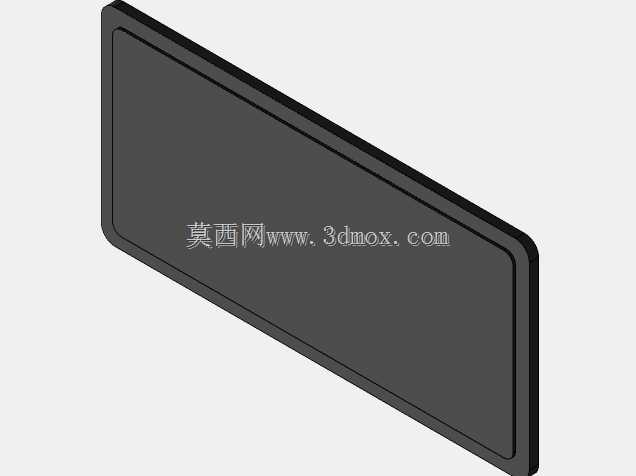

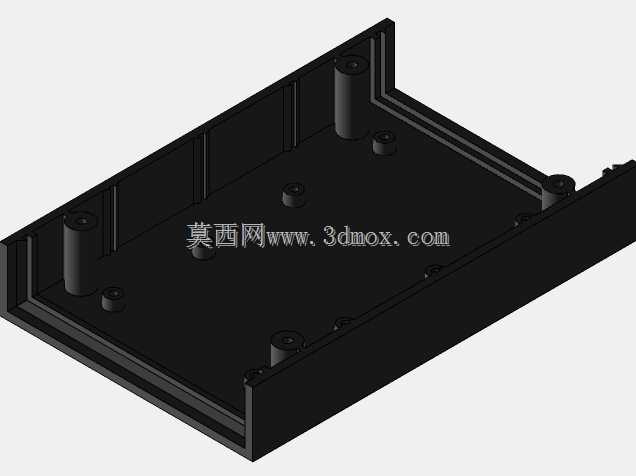

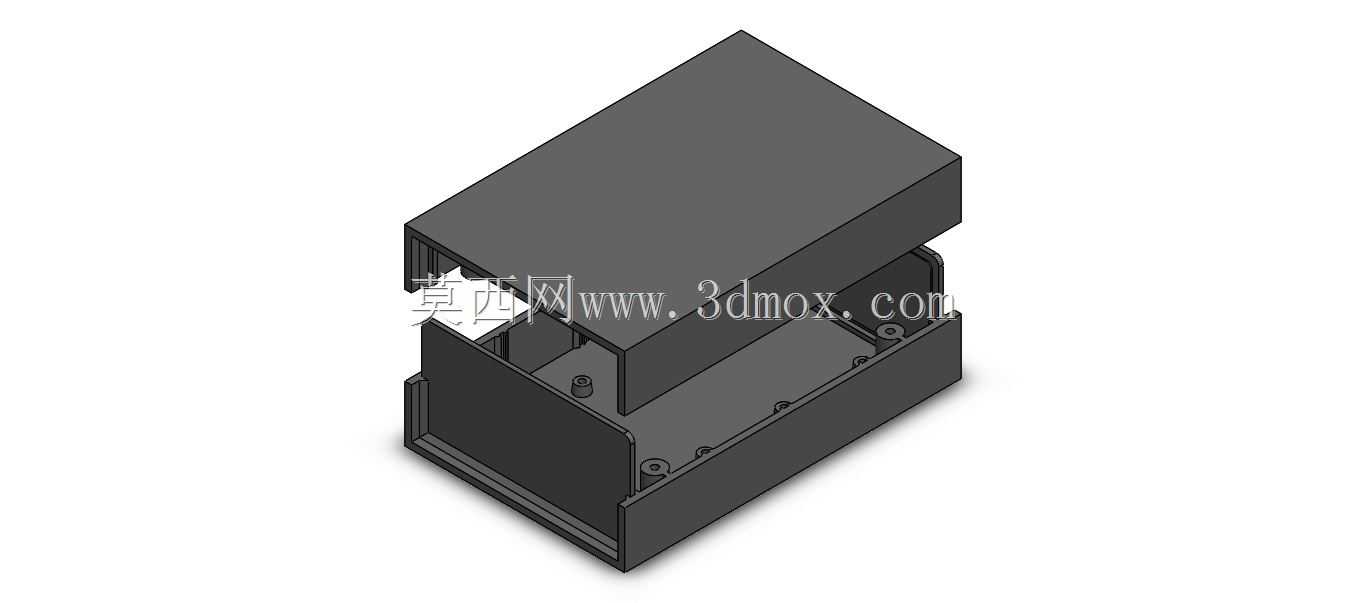

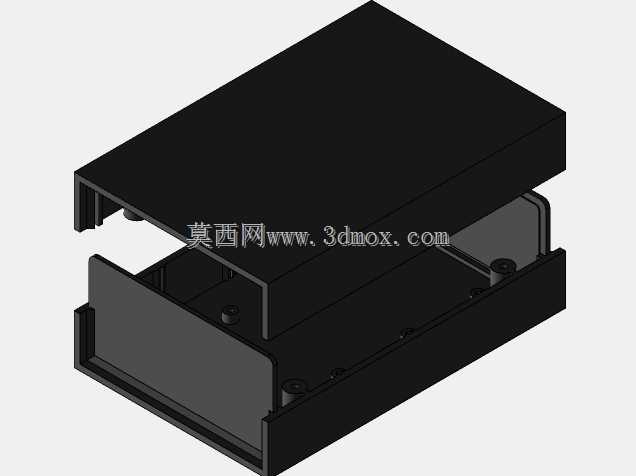

　　这款分体式塑料工程盒，是针对工业现场传感类元件安装防护需求开发的结构件，日常在工控柜内走线、设备侧装传感模块、小型信号调理电路板封装场景中十分常用。做结构设计时首先要考虑的是现场安装的适配性，150×95×50毫米的外形尺寸，刚好能覆盖绝大多数小型模拟量传感模块、信号转换板的安装空间，不会因为壳体过大挤占柜内走线槽位置，也不会因为内部空间局促导致元件排布拥挤、接线弯折受力。上下盖分体扣合的结构，没有采用外露螺丝的设计，而是在壳体侧壁做了内嵌的卡扣定位柱，装配时对准卡槽按压即可完成扣合，后期检修开盖不需要额外工具，同时在四个内角预留了铜嵌件安装柱，不管是用自攻螺丝固定内部PCB板，还是从外部穿装固定螺丝将整个壳体固定在设备安装面，

　　都能保证连接强度，不会因为塑料螺纹滑丝导致安装失效。壳体侧壁预留的穿线孔位做了下沉式台阶，装配防水格兰头或者橡胶护线圈时能完全贴合，避免粉尘、切削液溅入壳体内部损伤电路，在机加工车间、自动化产线这类有少量油污、粉尘的场景下，能给内部的传感元件提供可靠的物理防护。设计时特意将上下盖的配合面做了错位止口结构，扣合后不会出现上下盖错位翘边的问题，哪怕是用在有轻微振动的设备上，长期运行也不会出现盖体松脱的情况。内部的安装柱高度做了差异化设计，离盒底5毫米的高度刚好能让PCB板底部留出走线空间，避免板底焊点直接接触塑料盒底造成磨损短路，上盖内侧做了均匀分布的加强筋，既提升了上盖的抗形变能力，又不会因为筋位过高顶到板上的 tallest 元件。

　　从选型角度看，这款壳体不需要额外开模修改就能直接适配绝大多数接近开关、光电传感器的外接信号转换模块，也可以用来封装小型的温湿度采集节点、电流采集模块，安装时既可以用螺丝穿过底部的固定孔锁在安装梁上，也可以搭配背胶导轨卡扣直接卡装在标准DIN导轨上，适配不同的现场安装条件。做三维建模时，所有的配合公差都按照注塑件的常规收缩率做了预留，卡扣的过盈量控制在0.2毫米，既保证扣合后的紧密性，又不会因为过盈量太大导致装配时卡扣断裂，内壁的脱模斜度做了1.5度，能满足常规注塑工艺的生产要求，不需要后续做大量的结构改模就能直接投产。
