PCB测试用锁定式夹具结构设计

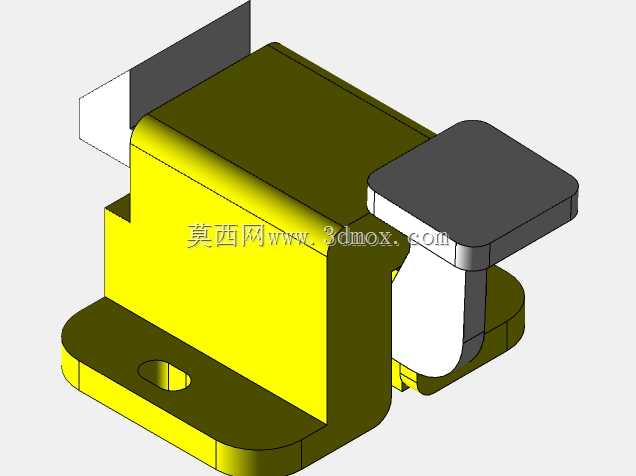

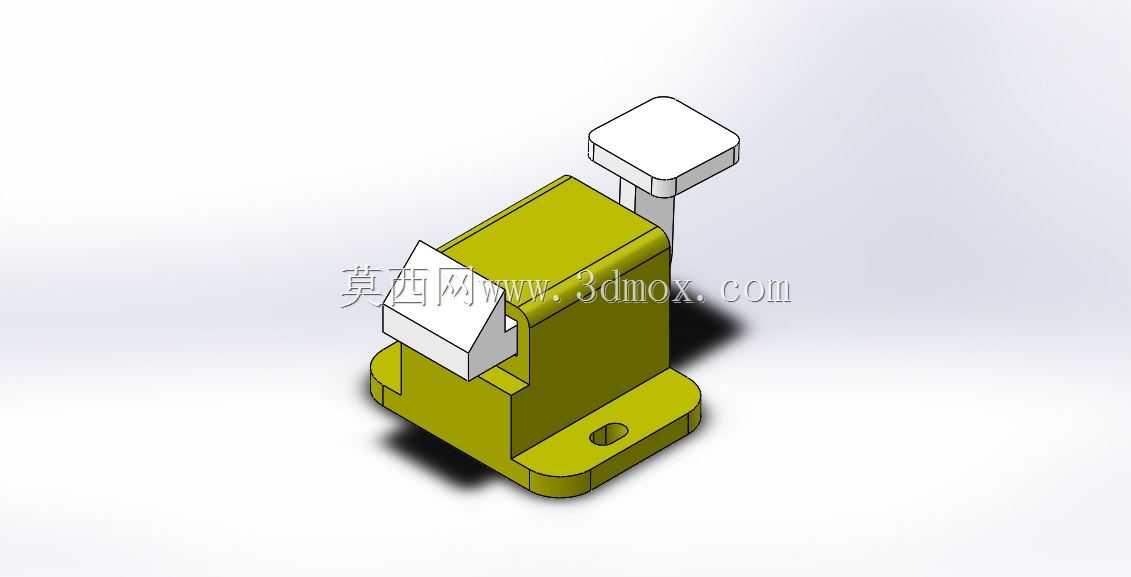

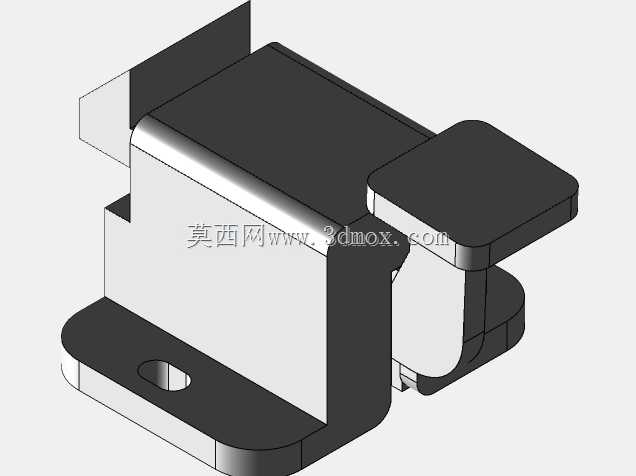

　　在PCB量产测试环节，这类锁定夹具的核心作用是在测试工位上快速完成电路板的压紧定位，避免测试探针接触过程中板件移位导致的测试误判，相比手动按压的固定方式，带锁定结构的夹具能大幅降低操作人员的重复劳动强度，在小批量多型号的电路板测试工位适配性极强。从结构设计逻辑来看，整个夹具采用立式布局，底部带安装孔的基座是整个组件的承载基础，安装孔的位置预留了足够的螺栓沉头空间，可直接固定在测试台的铝型材台面上，基座的安装边界做了圆角过渡处理，避免安装过程中剐蹭操作人员手部，也能减少台面积攒的测试碎屑在边角处堆积。中部的立式支撑座承担了锁定机构的导向功能，压杆部分采用直推式行程设计，下压行程控制在适配常规PCB测试的压紧高度范围内，

　　不会因为行程过大压伤板件上的贴片元件，顶部的按压帽做了加宽防滑处理，操作人员单手即可完成下压锁定与解锁动作，不需要额外施加过大的按压力。前端的压头部分做了让位设计，对应PCB板的非元件区域设置压紧接触面，接触端面做了平面度公差控制，保证压紧时板件受力均匀，不会出现局部翘曲导致探针接触不良的情况。整个锁定机构采用机械式卡扣锁止逻辑，下压到位后自动卡合锁定，不需要额外的气源或者电源驱动，完全依靠机械结构实现位置保持，在断电或者车间气源中断的场景下也能正常使用，适配各类没有辅助动力配置的手动测试工位。结构的壁厚设计充分考虑了长期反复按压的强度需求，支撑座与基座采用一体化的结构衔接，避免长期使用后衔接位置出现应力断裂，

　　压杆与支撑座的配合间隙控制在合理范围内，既保证下压动作顺畅无卡滞，也不会因为间隙过大出现压头偏斜的问题。这类夹具除了PCB测试场景外，也可通过更换前端压头适配小型钣金件、塑胶件的钻孔、丝印工位的快速定位，结构的拓展性较强，整体外形紧凑，不会占用过多的测试台操作空间，操作人员在工位上取放板件时，夹具的结构不会干涉手部操作空间，压头抬起后的预留高度足够操作人员快速取放待测试工件，不需要额外调整夹具位置就能完成上下料操作。
