膜片式挠性联轴器传动结构设计

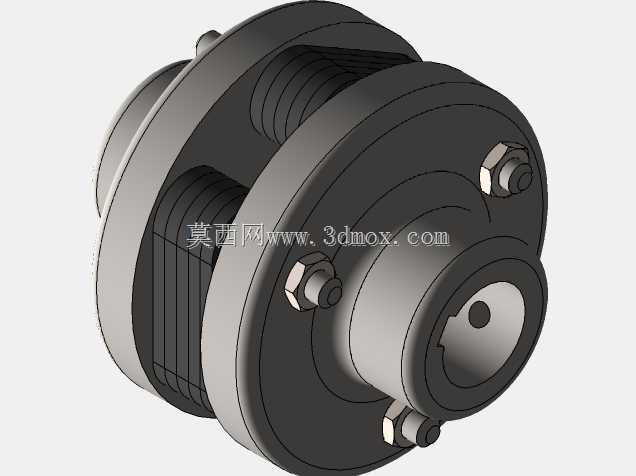

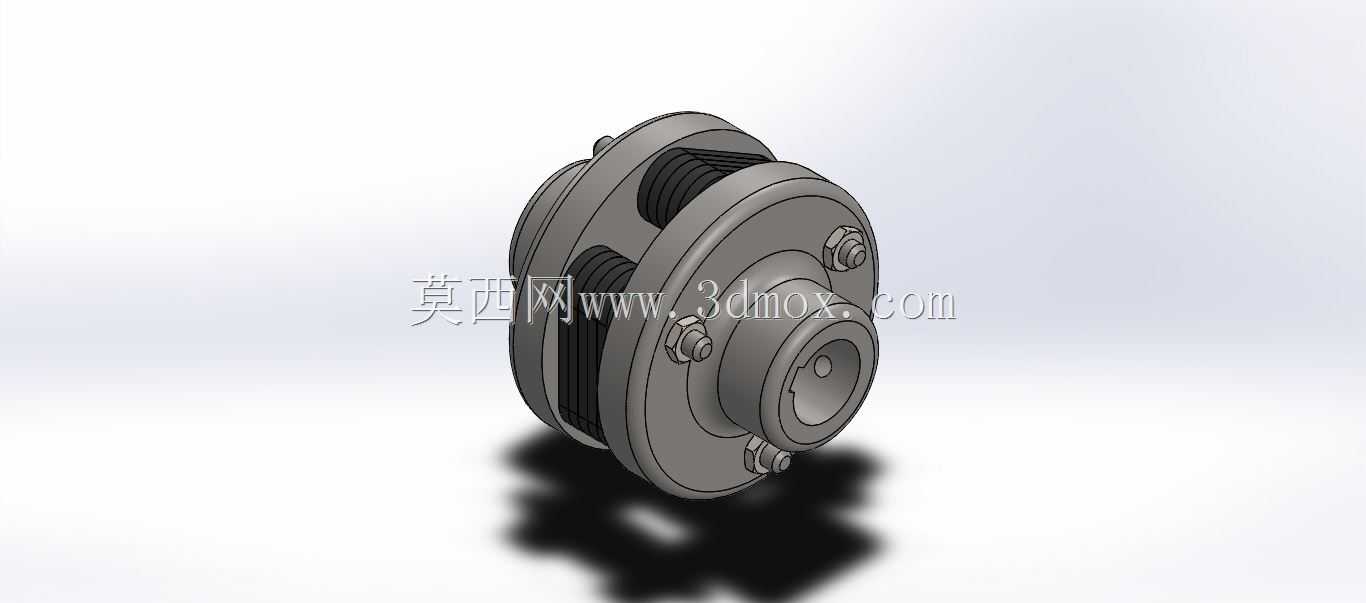

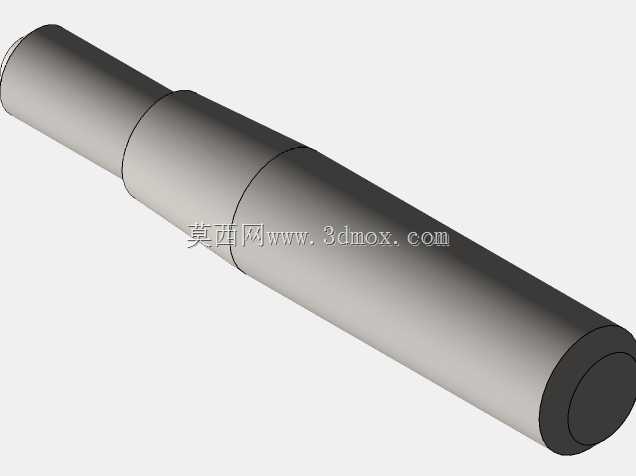

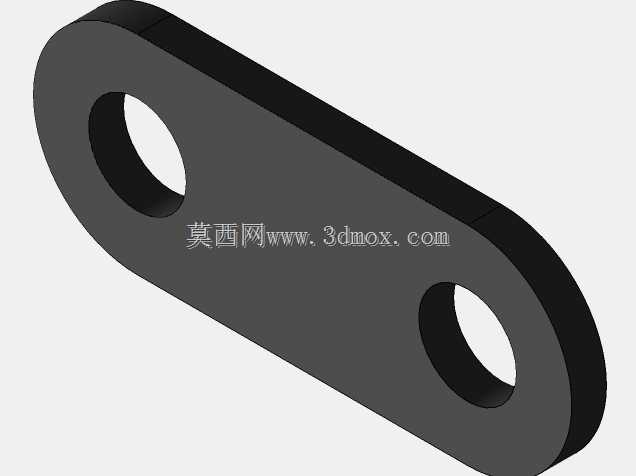

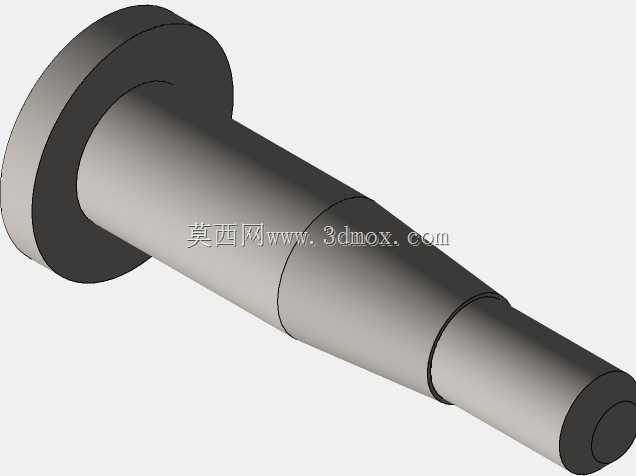

　　在精密传动、仪器仪表、伺服驱动这类对轴系同轴度误差容忍度低的场景里，挠性联轴器是解决两轴安装偏差、缓冲传动振动的核心连接件，不同于刚性联轴器要求安装时两轴严格对中，这类挠性结构可以在一定范围内补偿径向、角向以及轴向的安装偏差，避免轴系因强制对中产生附加弯矩，保护后端的传感器、精密编码器这类对附加载荷敏感的核心元件。从结构设计来看，这款联轴器采用双膜片叠层的挠性段设计，两端为带安装止口的轮毂结构，轮毂上均匀布置锁紧螺栓，通过螺栓预紧力将膜片组夹紧在两端轮毂之间，扭矩通过膜片的弹性变形传递，中间没有相对滑动的摩擦副，不需要定期润滑维护，适合在洁净、免维护的仪器设备舱内使用。设计过程中首先要确定额定传递扭矩的边界，膜片的叠层数量、

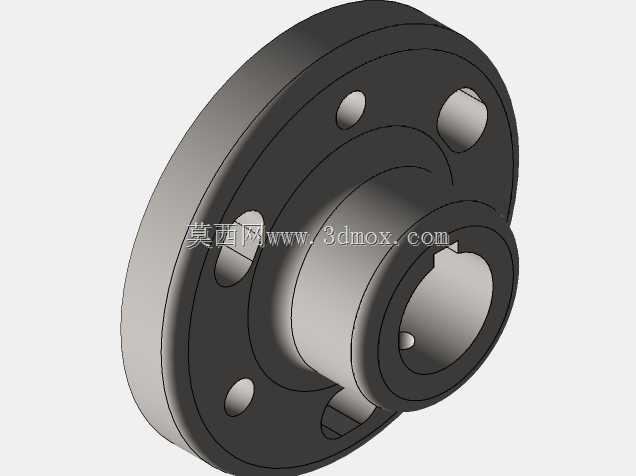

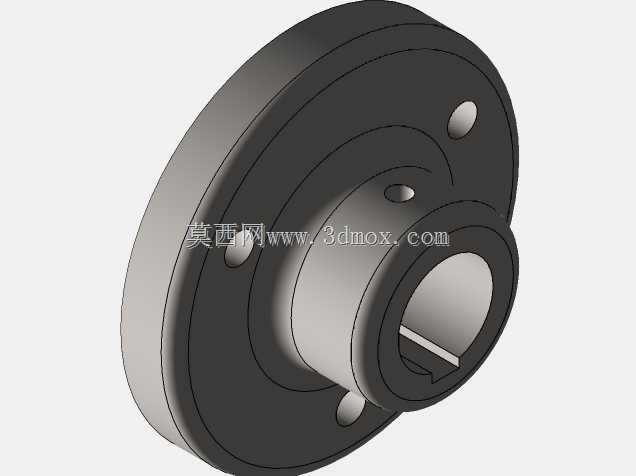

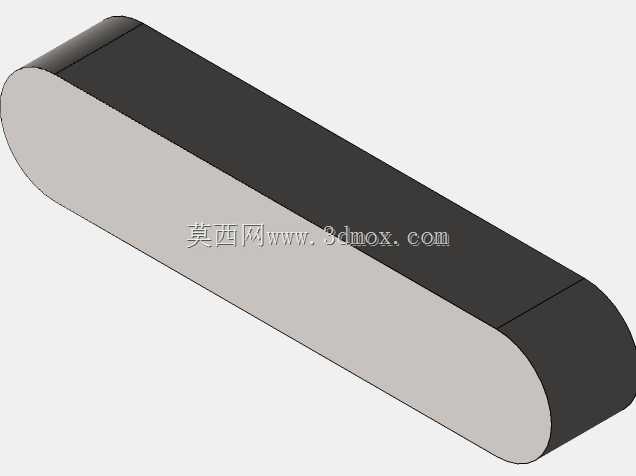

　　单片厚度直接决定了联轴器的扭转刚度和补偿能力，叠层越多补偿量越大，但扭转刚度会相应降低，需要匹配所连接轴系的传动精度要求，比如连接高精度编码器的场景，需要在满足补偿量的前提下尽量提高扭转刚度，减少传动回差。安装边界上，两端轮毂的内孔为标准光孔配合面，可根据适配轴径加工键槽或采用抱紧式结构，轮毂外圆的安装螺栓采用内六角圆柱头形式，预留的扳手空间需要满足现场安装时的操作空间要求，联轴器的总长度要匹配两轴之间的预留安装间距，避免安装后出现轴向顶死或者轴伸插入深度不足的问题。实际选型应用时，要先核算轴系的最大工作扭矩，预留1.5-2倍的安全系数，同时核对现场安装的最大径向偏差、角向偏差是否在联轴器的允许补偿范围内，

　　避免超差使用导致膜片提前疲劳断裂；膜片部分采用不锈钢材质时，还可以适应一定的腐蚀环境，在化工检测仪器、户外传感设备里也能稳定工作。这类挠性联轴器的传动没有间隙，正反转切换时的空程极小，非常适合用在需要频繁正反转、定位精度要求高的传动链路里，比如精密检测转台、自动化仪器的进给轴系，既可以补偿安装和运行过程中产生的轴系偏移，又能过滤掉传动端过来的小幅振动，避免振动传递到精密传感元件上影响检测精度。
