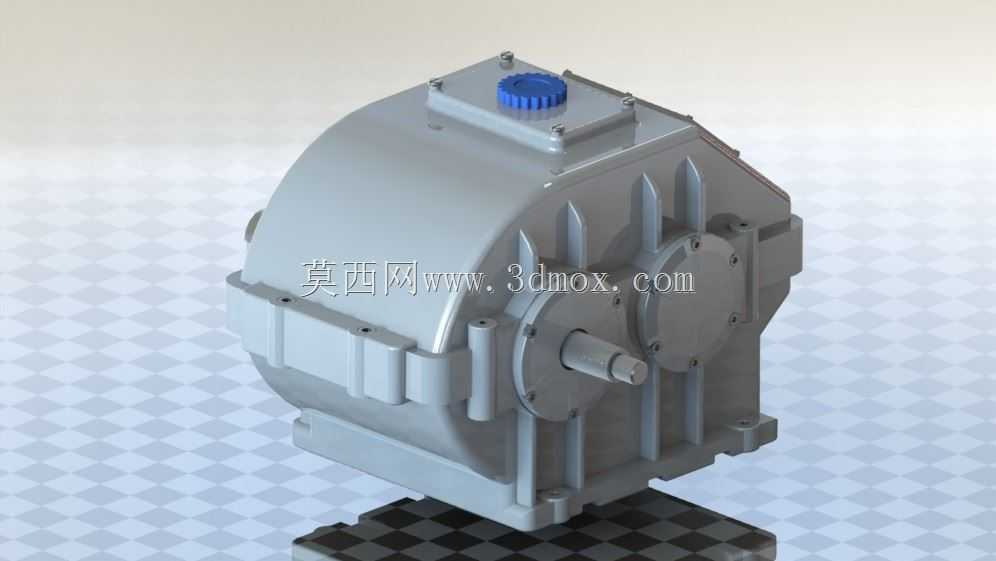

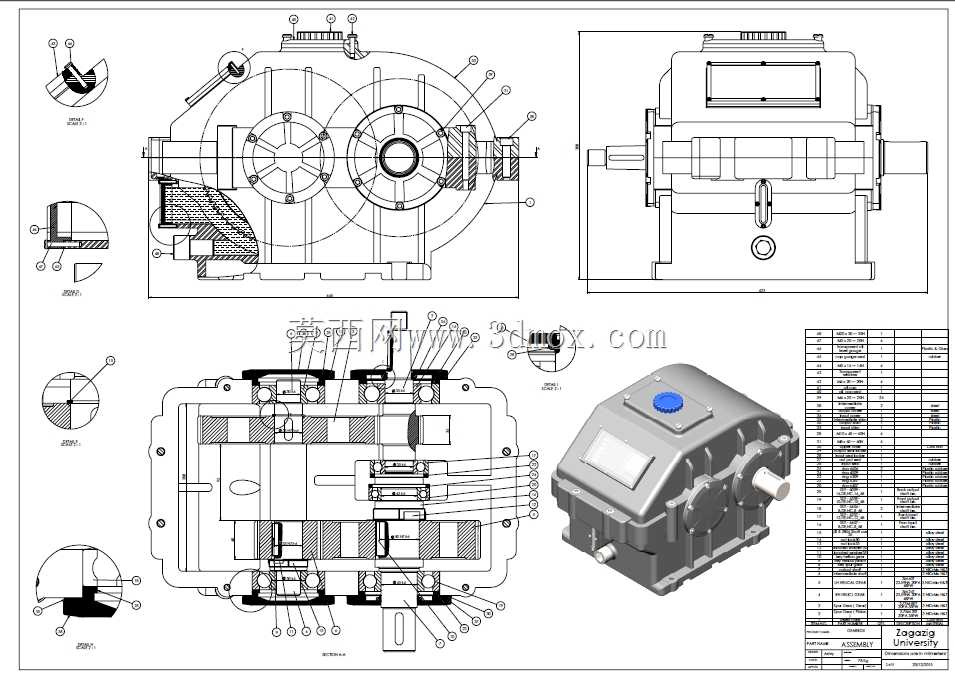

带式输送机同轴二级齿轮变速箱结构设计

　　这款同轴二级齿轮变速箱，核心适配带式输送机的动力传输场景，在散料输送、生产线物料转运这类持续重载工况下，承担着匹配电机输出转速与输送辊筒运行转速的核心作用，能将原动机的高转速低扭矩输出，转换为适配输送负载的低转速大扭矩动力，保障带式输送机在满载启动、持续运行、负载波动工况下的动力输出稳定性。从结构设计逻辑来看，采用同轴式布局的核心考量是压缩传动单元的轴向安装空间，输入轴与输出轴处于同一轴线，能让整个传动单元在输送机机架侧的安装布局更紧凑，不需要额外预留偏置轴系的避让空间，适配多数中小型带式输送机的机架安装边界，不会额外增加设备整体的横向占地尺寸。箱体内的两级齿轮传动副，经过严谨的齿面接触强度、齿根弯曲强度校核，

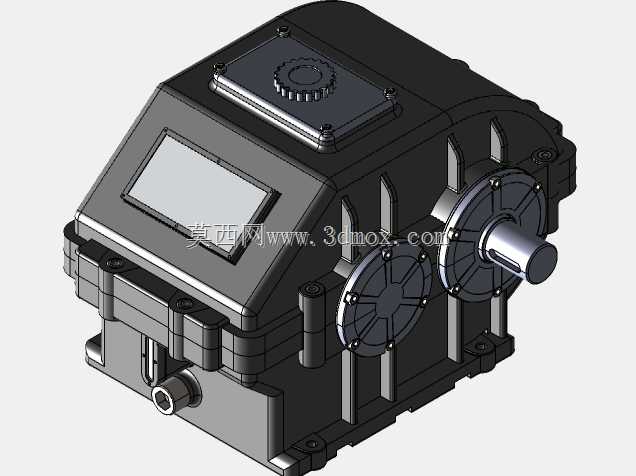

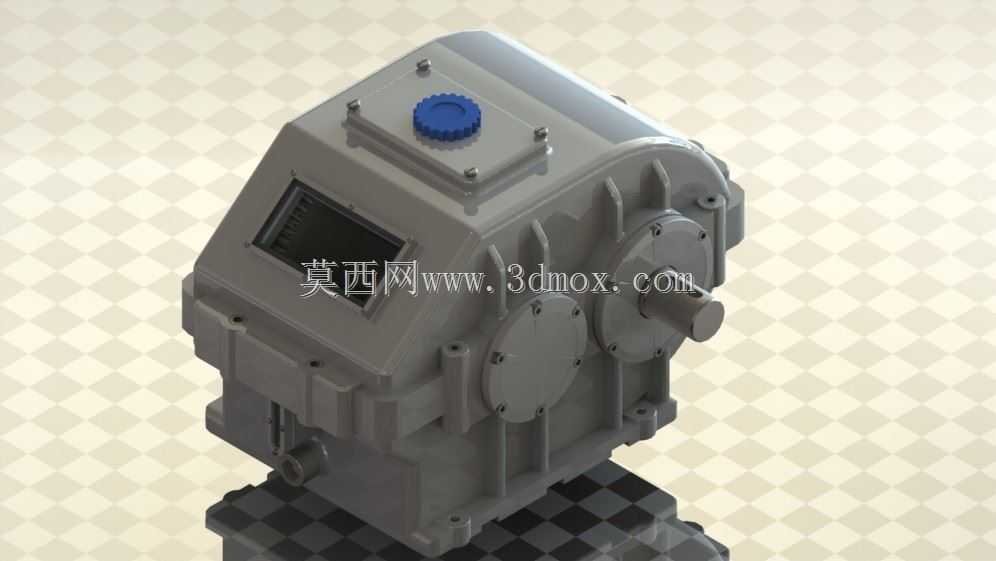

　　齿轮参数匹配兼顾了传动比精度与运行平稳性，能有效降低齿轮啮合过程中的冲击与振动，减少长期运行下的齿面磨损，延长传动部件的维护周期。箱体采用剖分式结构设计，上下箱盖结合面经过精密加工保证密封性能，既可以避免润滑油渗漏，也能在设备维护时快速开箱检查齿轮啮合状态、更换润滑脂或调整轴承间隙，不需要完全拆解整个传动单元与输送机的连接结构，大幅降低现场运维的工作量。从安装边界来看，箱体的安装地脚孔位按照通用输送机机架的安装标准设计，输入轴端的轴径、键槽尺寸匹配常规Y系列异步电机的输出轴连接尺寸，输出轴端可直接通过联轴器连接输送辊筒的输入轴，不需要额外加装过渡连接法兰，能减少现场安装的适配工作量。箱体顶部设置的观察窗与透气塞，

　　既可以在设备运行过程中观察内部润滑油位与齿轮啮合状态，也能平衡箱体内外的气压差，避免长期运行升温导致箱体内压过高造成密封件失效。轴系两端的轴承选型匹配了径向与轴向的复合载荷，能承受带式输送机负载波动带来的冲击载荷，避免轴系出现窜动影响齿轮啮合精度。整套结构的设计完全围绕工业现场的实际使用需求展开，没有冗余的结构设计，所有尺寸参数都兼顾了零部件的通用性，后续更换易损件时可以直接选用标准件，不需要定制特殊规格的配件，能有效降低设备全生命周期的使用成本。
