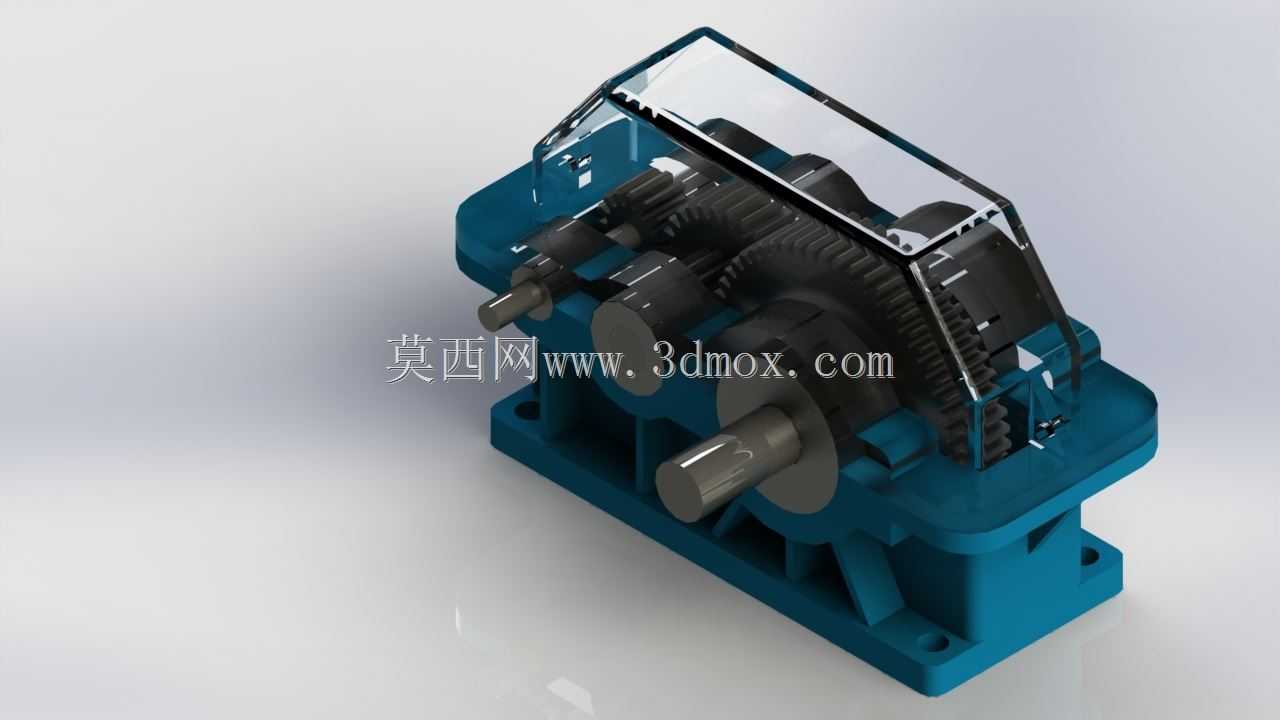

剖视展示同轴式双级齿轮变速装置

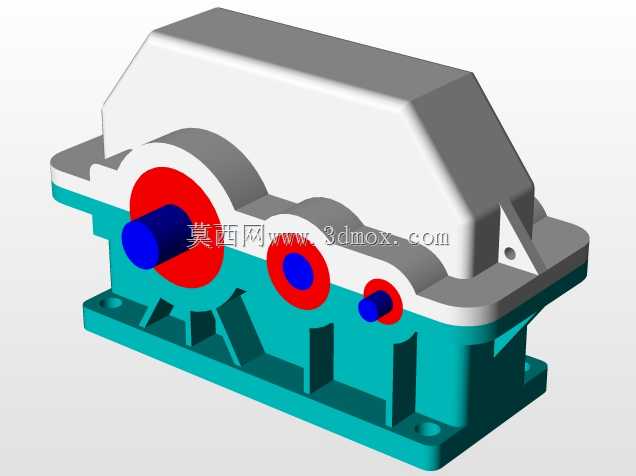

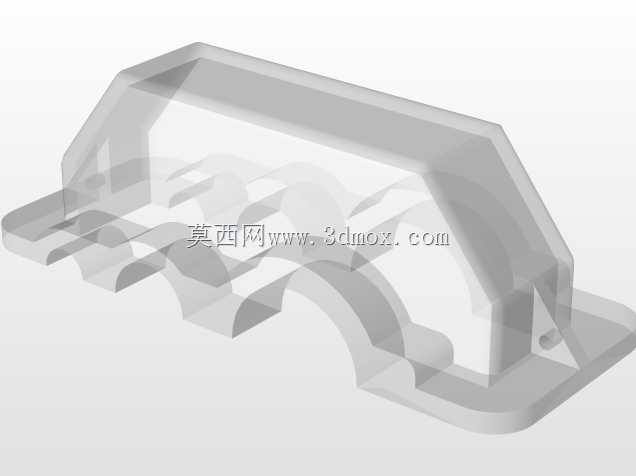

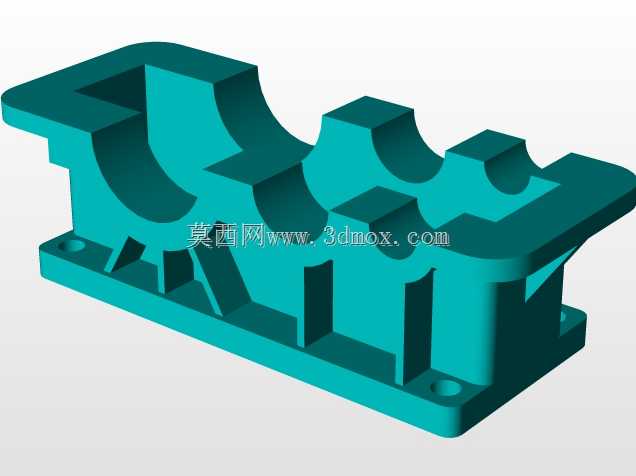

　　这款变速装置的三维结构采用半剖视呈现形式，能直观看到内部各级齿轮啮合、轴系排布与箱体支撑的完整逻辑，在常规输送线、小型物料加工设备、轻工包装机组的动力端改造与新机型设计中，这类结构的应用占比不低。从实际使用场景来看，它主要承担原动机与工作端之间的转速匹配、扭矩放大作用，输入端对接电机输出轴，输出端连接负载执行机构，可根据不同工况的转速需求，通过不同齿数比的齿轮副搭配，实现多档转速输出，适配不同负载下的动力传递要求。设计过程中优先考虑了齿轮啮合的侧隙控制，各级齿轮的中心距严格按照模数、齿数参数计算留量，避免运转过程中出现卡滞、异响或齿面过度磨损的问题；箱体采用剖分式结构，上下箱结合面做了平面度公差约束，既方便内部齿轮、轴、

　　轴承的装配与后期维护，也能保证装配后的密封性能，防止润滑油渗漏。轴系设计上，输入轴、中间轴、输出轴的支撑位置都匹配了对应规格的滚动轴承，轴承座孔的同轴度公差做了严格限定，减少轴系运转时的径向跳动，延长轴承与齿轮的使用寿命。安装边界方面，箱体底部预留了四个对称分布的安装地脚，地脚螺栓孔的孔距、孔径按照常规同功率等级变速装置的安装尺寸做了适配，可直接替换现有产线上同规格的老旧变速装置，无需额外改动安装基座的开孔位置；箱体顶部预留了注油孔位置，底部设置了放油螺塞的安装位，日常维护时可直接完成润滑油的加注与更换，不需要拆解箱体主体。齿轮副的排布采用同轴式布局，输入轴与输出轴保持同轴线设置，能有效缩小装置的整体横向占用空间，

　　适合安装空间局促的设备布局场景；箱体内腔预留了足够的储油空间，齿轮运转时可通过飞溅润滑的方式，将润滑油带到各个啮合齿面与轴承位置，无需额外配置强制润滑系统，降低了整机的配套成本与维护复杂度。从结构细节来看，各轴端都设置了密封件安装槽，可适配骨架油封完成轴伸处的密封，避免润滑油从轴与箱体的配合间隙渗漏，同时阻挡外部粉尘、碎屑进入箱体内部污染润滑油、磨损传动部件。
