带内孔锥头轴类机械零件设计作品

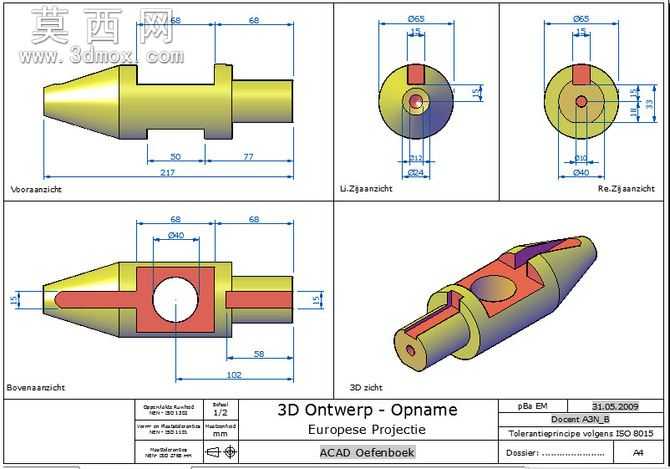

本作品为典型轴类机械零件的三维建模设计，整体采用阶梯轴搭配锥头的结构布局，左端为锥形导向结构，中段为大直径轴身并开设横向贯通内孔，右端为小直径连接轴段，各段轴肩过渡清晰，符合机械加工的工艺合理性要求。建模过程中首先以二维工程图纸的尺寸标注为基准，先绘制零件的轴向截面轮廓草图，通过旋转特征生成零件的基础实体结构，保证各段轴径、轴向长度、锥度角度与图纸标注完全一致。针对中段的横向贯通内孔，在对应轴段位置建立垂直于轴线的参考基准面，绘制内孔截面轮廓后通过拉伸切除特征完成孔结构制作，同时对孔口与轴身的交接位置做了合理的圆角过渡处理，避免应力集中问题。建模完成后对零件进行了多视角的工程视图投影制作，包含主视图、左视图、右视图、俯视图以及轴测剖视图，清晰展示零件的外部轮廓与内部结构关系，剖视图中通过不同颜色区分实体部分与内部空腔，直观呈现内孔的贯通走向与各段壁厚分布。材质渲染方面采用金属质感的哑光金材质模拟钢制零件的表面效果，内部空腔采用红色半透明材质区分，既还原了机械零件的真实质感，也让结构展示更加清晰易懂。整个设计严格遵循机械制图的投影规范，所有尺寸标注完整清晰，形位公差与加工要求标注规范，既可以作为机械制图课程的练习案例，也可作为同类轴类零件设计的参考模板，结构设计兼顾了零件的装配导向功能、连接固定功能与加工工艺性，各部分结构比例协调，没有冗余设计，充分体现了轴类零件的典型设计思路。
