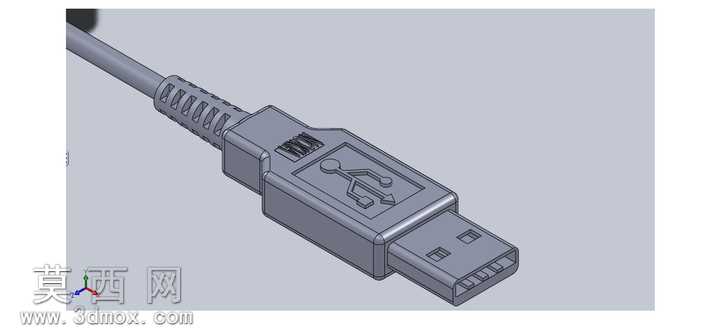

USB接口连接线缆三维建模设计作品

本次三维建模作品聚焦日常通用的USB接口连接线缆，整体建模流程遵循快速高效的设计逻辑，从结构拆解到最终渲染呈现仅耗费四十分钟左右，兼顾了结构还原度与视觉呈现效果。建模初期先对USB公头的结构进行拆分梳理，将整体分为金属插接端、塑料包裹主体、尾部防弯折护套、线缆段四个独立模块分别构建。金属插接端部分严格还原标准USB公头的尺寸比例，精准刻画内部金手指对应的凹槽结构、外壳两侧的定位卡扣缺口，以及金属壳体的冲压接缝细节，通过拉伸、切除等基础建模命令完成基础形态后，对边缘做微小的倒角处理，还原真实金属接头的钝化边缘质感，避免尖锐棱角带来的失真感。塑料主体部分采用一体化建模思路，先绘制主体截面轮廓沿路径拉伸得到基础胚体，再在表面刻画防滑纹理与标识区域的凹陷结构，材质赋予阶段为塑料部分设置哑光浅灰色硬质塑料材质，调整粗糙度参数模拟普通工程塑料的漫反射质感，同时为金属插接端赋予略带磨砂质感的金属材质，调整反射强度模拟镀锌金属外壳的真实视觉效果。尾部防弯折护套部分重点还原多道环形的防折凹槽结构，通过阵列切除的方式完成均匀的槽位建模，材质设置为略带弹性的软质橡胶质感，粗糙度略高于硬质塑料部分，和主体塑料形成明确的材质区分。线缆部分采用扫掠命令完成，先绘制线缆的走向路径再匹配圆形截面，得到自然的圆柱线缆形态，材质和尾部护套保持一致，还原线缆外被的橡胶质感。渲染阶段采用纯黑背景突出模型主体，打光采用三点布光方案，主光源从侧上方照射打出主体的明暗层次，辅光源补全暗部细节避免死黑，背景光勾勒模型轮廓增强立体感，最终呈现出清晰的结构展示效果，整体建模没有冗余的复杂结构，在保证核心结构特征完整的前提下尽可能简化建模步骤，实现了短时间内完成结构还原与视觉呈现的设计目标，清晰展现了USB线缆的典型外观与结构特征。
