V型双铰接安装传感配套防护支架结构

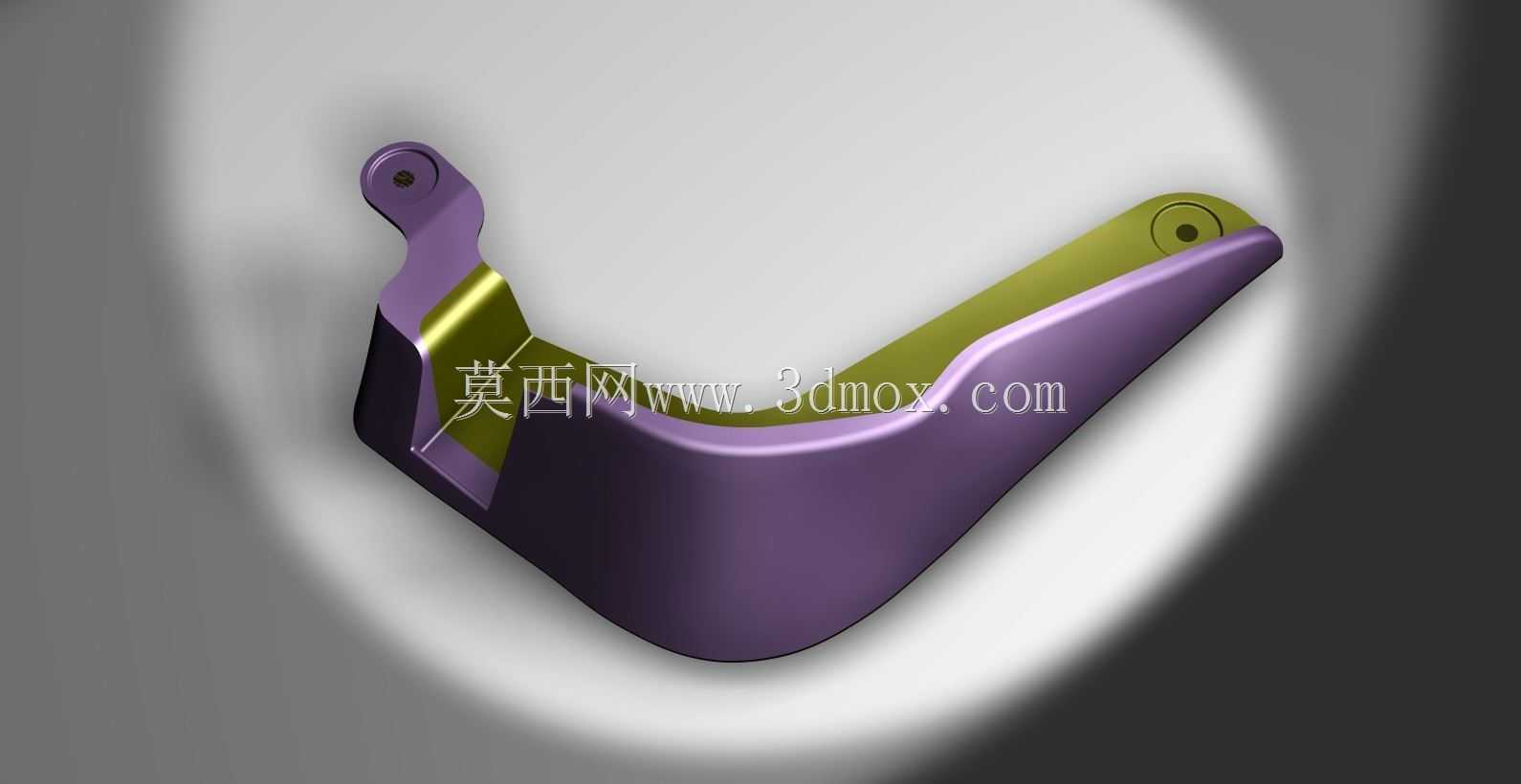

　　该结构件为传感器配套安装防护支架，主要应用在工业传感检测场景中，承担传感器本体的固定、外部碰撞防护以及安装位姿微调的作用，常见于自动化产线的工件到位检测、设备运行位置反馈、物料有无识别等工位，适配对安装空间有紧凑要求、检测位存在剐蹭风险的工况。从结构设计来看，整体采用V型弯折的主体构型，外侧为一体化成型的硬质承力壳体，内侧预留传感器的嵌入安装腔，两端分别设置带铰接孔的安装耳，铰接孔内可配套销轴或紧固螺栓，既能够实现支架与设备机架的固定连接，也可在螺栓未完全锁死时小范围调整支架的俯仰角度，以此适配不同检测距离、不同检测角度的传感安装需求，避免因安装位偏差导致的传感检测盲区。主体外侧的壳体做了圆弧过渡处理，没有尖锐棱角，

　　一方面能够减少设备运行过程中支架对过往工件、线缆的剐蹭，另一方面也能在受到外力碰撞时通过曲面分散应力，降低支架变形导致传感器位姿偏移的概率；内侧的安装腔与传感器外轮廓做了贴合设计，腔体内壁预留有0.2mm的装配间隙，既方便传感器的快速嵌入装配，也能在传感器工作产生微幅振动时提供一定的缓冲余量，避免刚性接触导致的传感元件精度受损。从安装边界来看，两端铰接孔的中心距为适配常规M4/M5紧固件的尺寸设计，支架整体的外轮廓宽度不超过30mm，V型弯折的深度控制在20mm以内，能够嵌入设备机架的窄缝安装位，不会占用过多的产线布局空间；安装耳的厚度经过受力校核，在承受常规工业场景下的侧向碰撞力时不会出现弯折变形，铰接孔的位置做了局部加厚处理，

　　避免长期铰接转动出现孔位磨损失圆的问题。设计过程中优先考虑了装配的便捷性，传感器装入内侧腔体后可通过侧面的顶丝完成固定，不需要额外设计复杂的压装结构，两端的铰接安装方式也降低了现场安装的对位难度，施工人员只需要将支架两端的耳片对准机架上的预装孔位，穿入紧固件调整好角度后锁死即可完成安装，不需要复杂的现场配做工序。同时该支架的构型也兼顾了传感器的走线需求，V型结构的内侧空隙可容纳传感器的引出线缆，避免线缆外露被工件剐蹭断裂，线缆可顺着支架的弯折方向排布到设备的走线槽内，整体布线更加规整，也减少了线缆弯折导致的线芯断裂风险。在实际工况应用中，这类支架能够有效隔绝生产现场的飞溅碎屑、切削液喷淋对传感器本体的侵蚀，外侧的硬质壳体可抵挡常规的工件剐蹭、工具误触带来的冲击力，延长传感器的使用寿命，减少因传感器损坏导致的产线停机维护频次。
