车载配套传感部件外观结构设计

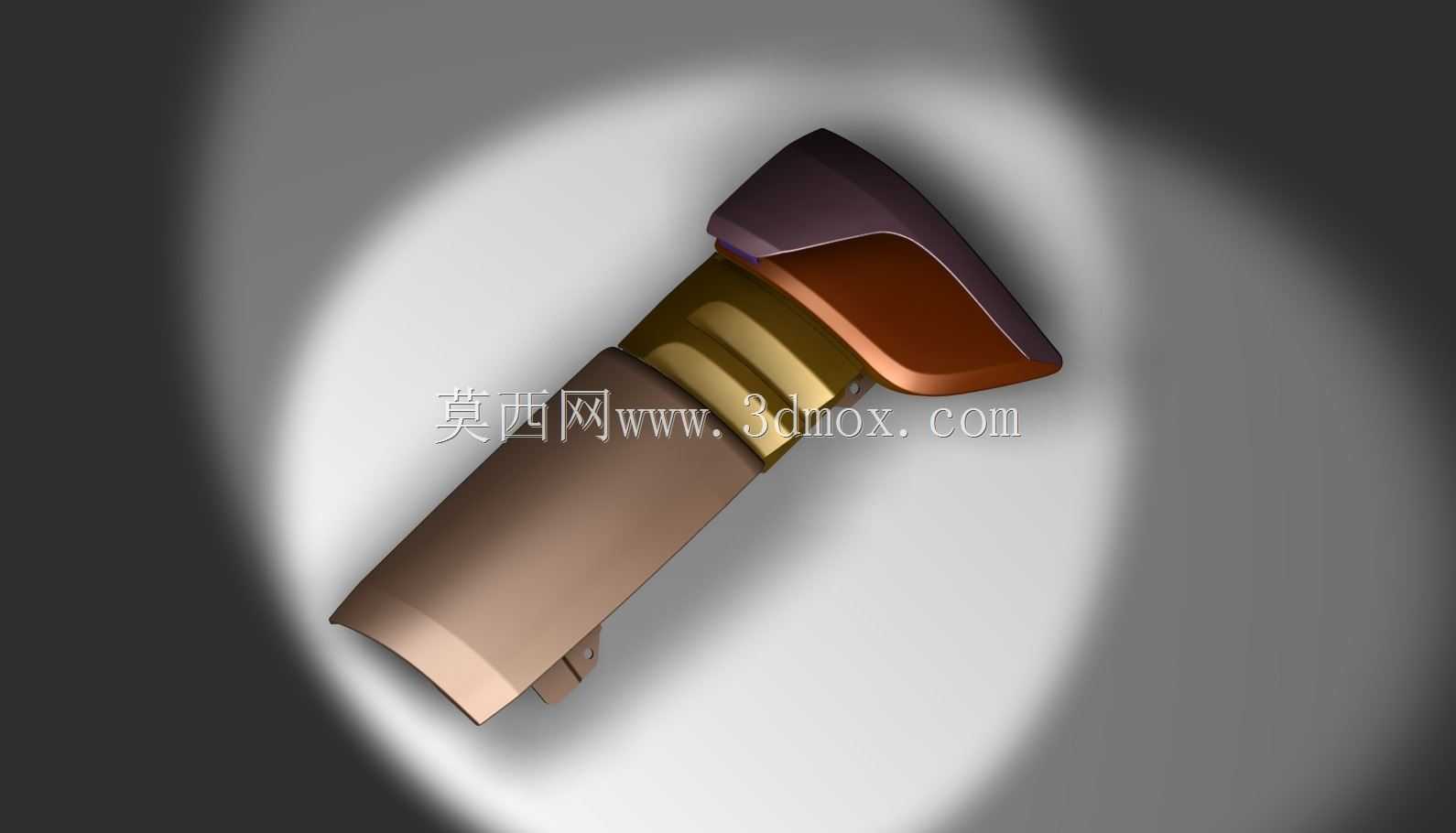

　　这款车用传感部件的结构设计，首先围绕车载工况的安装适配性展开，整体采用流线型柱体加端盖的组合构型，柱体段直径控制在适配常规车载安装孔位的尺寸区间，整体长度预留足够的内部元件排布空间，同时避免与周边线束、覆盖件产生安装干涉。从实际应用场景来看，这类部件多用于车载环境下的信号采集场景，安装位置通常分布在车身覆盖件内侧、舱体周边区域，因此外形设计上做了弧面过渡处理，既可以降低行车过程中气流扰动带来的共振影响，也能避免尖锐棱角在装配过程中划伤线束或操作人员。

　　设计思路上优先考虑了装配效率与防护性能，柱体主体采用等截面设计，便于注塑或机加工过程中的脱模与装夹，端部的异形端盖做了卡扣式预定位结构，装配时无需额外辅助治具即可快速对准扣合，后续打胶或超声焊接的接缝处预留了0.15mm的溢胶槽，避免胶体外溢影响外观与装配精度。端盖部分的双色构型并非单纯装饰，深色区域为信号透传区，采用低信号衰减的非金属材质，棕色包覆段为结构加强区，厚度比主体段厚0.8mm，可承受安装过程中15N以内的按压装配力不会出现开裂变形。

　　从功能特性来看，内部腔体预留了直径12mm的圆柱形空间，可适配常规的传感芯片与信号处理电路板，柱体尾部预留了直径3mm的线束出线孔，孔位周边做了R0.5的圆角过渡，避免长期震动环境下割伤线束绝缘层。安装边界方面，部件最大外轮廓尺寸控制在长度62mm、最大直径22mm范围内，安装时仅需在对应安装位预留直径20mm的安装孔，配合尾部的卡扣结构即可实现免螺丝快速固定，适配车载装配线的快装节拍要求。

　　实际选型使用时，需要注意该部件的安装面需与被测面保持1.5mm以内的间距，过大会影响信号采集精度，过小则会因为行车震动产生磕碰磨损。外形上的弧面过渡设计同时兼顾了清洁便利性，车载环境下积灰或溅水时，弧面不会留存积液，配合表面的哑光处理工艺，长期使用也不会出现明显的积垢痕迹。结构设计阶段还做了壁厚均匀性校验，整体壁厚控制在1.2-2mm区间，避免注塑过程中出现缩痕、翘曲等成型缺陷，批量生产时的尺寸一致性可控制在±0.1mm公差范围内，满足车载零部件的装配精度要求。
