汽车内饰饰条成型工装夹具结构

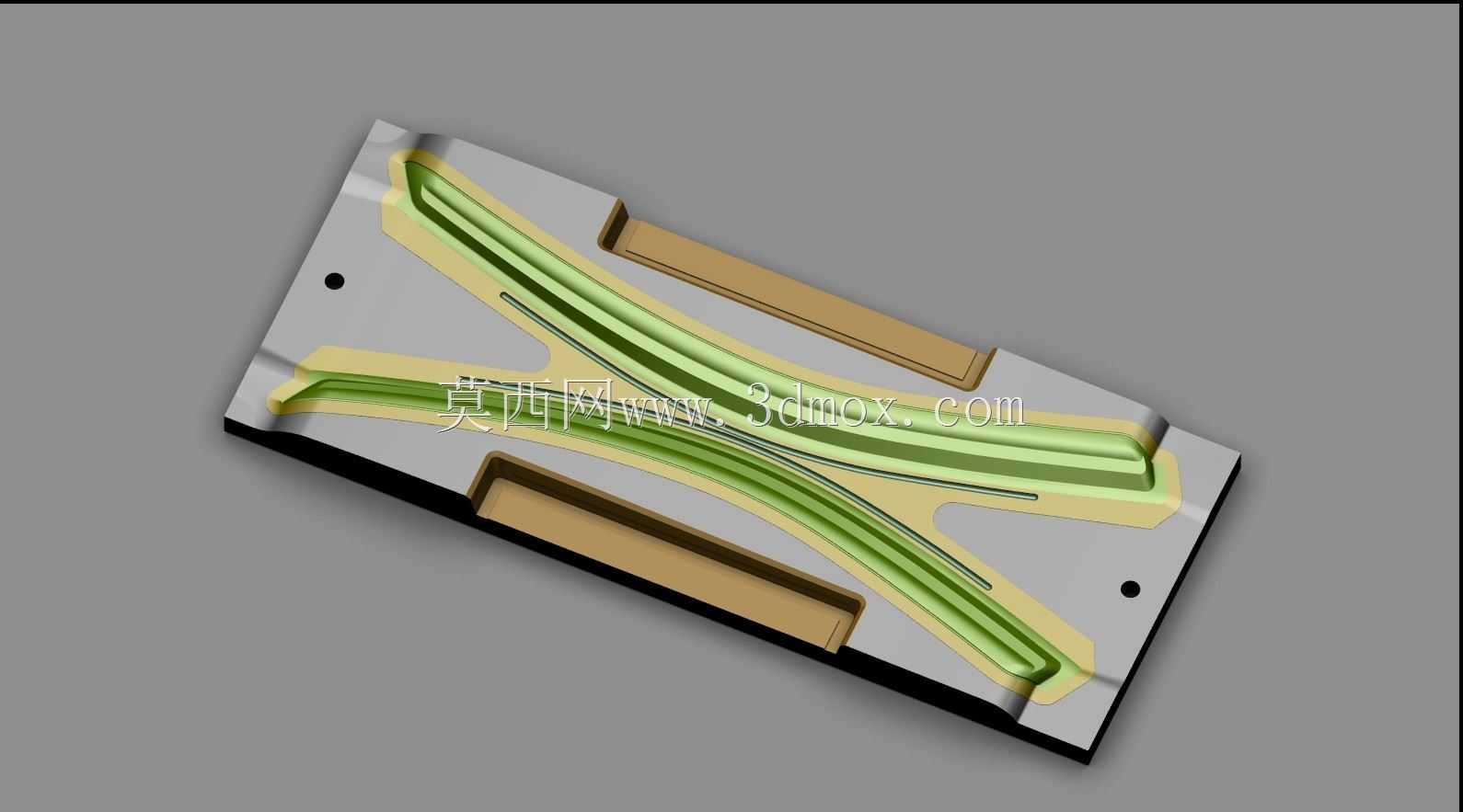

　　这套结构面向汽车内外饰细长弯弧饰条的后处理与成型工序，核心解决的是薄壁长条塑件在冷却、包覆或裁切过程中容易出现的翘曲、扭转和定位不稳问题。实际产线中，这类零件往往长度较大、截面窄、弧度连续，单靠两端定位无法约束中间段回弹，因此工装采用随形支撑面，将零件主要型面完全贴合在仿形槽内，使受力沿长度方向均匀分布。基体上两条并行的绿色区域对应工件的关键承托或避让型面，其走向直接跟随产品空间曲线，建模时需要先提取产品外表面，再按工艺间隙偏置出支撑面，避免过定位导致压痕，也不能因间隙过大失去定型作用。两侧棕色块体构成侧向压紧或限位区域，用于在工件放入后限制横向窜动；端部和板面上的小孔则承担安装、定位销或紧固件连接功能。从安装边界看，

　　整体为平板式基座，便于固定在工作台、简易机架或半自动工位上，四周预留的平直边可作为加工找正基准。设计这类工装时，首先要确认产品在自由状态下的变形趋势，再决定哪些型面必须强制定位、哪些位置只需辅助承托；其次要考虑取放路径，保证压紧件打开后工件能沿法向顺利取出，不会与仿形筋位发生干涉。对于表面要求较高的饰条，支撑区域还需兼顾防划伤，必要时在接触位嵌入软质材料。该结构并不追求复杂动作，而是强调稳定、可加工和易维护：基座可采用铝板或钢板铣削成型，型面数据来自产品数模，孔位标准化后便于复制到多工位。它适用于注塑件冷却定型、胶粘装配、尺寸检测、边缘修整等场景，也可作为自动化上下料系统中的临时定位载具。工程师在建模时应重点检查曲面连续性、压紧块行程、销钉与孔的配合公差，以及工装自身在反复受力后的刚性，确保批量生产中工件姿态一致、换型便捷、维护成本可控。
