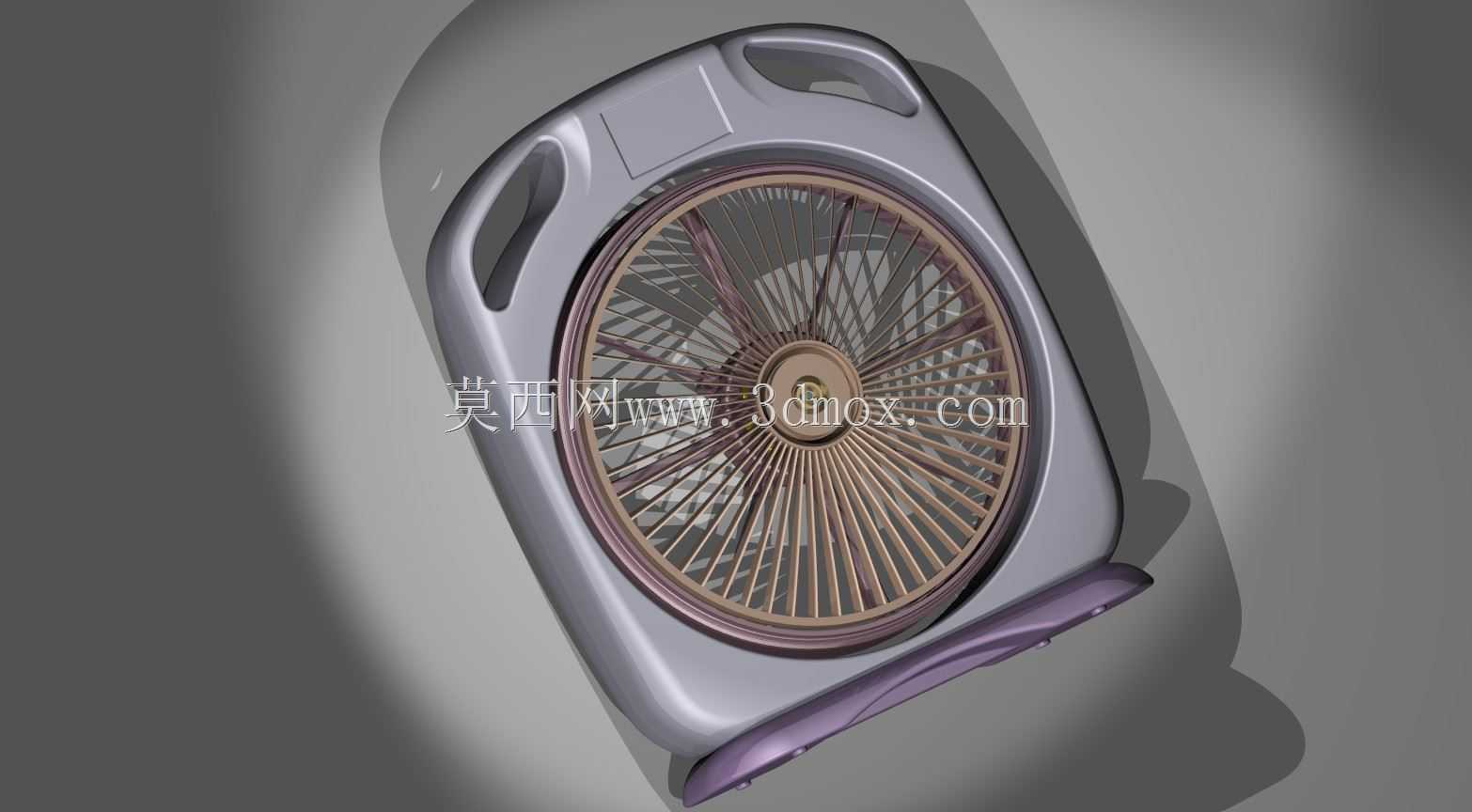

家用台式转页扇外观结构三维设计

　　这款台式转页扇的三维结构设计，首先围绕桌面近距离送风的核心使用场景展开，区别于落地扇的大空间覆盖需求，这类产品主要适配办公桌面、卧室床头、学生宿舍书桌等小范围使用场景，送风距离控制在1-2米区间，避免直吹人体带来的不适感，同时兼顾小空间内的空气循环需求。从结构设计思路来看，整体采用方中带圆的一体化壳体造型，背部设置的内凹式提手结构，没有额外突出的外挂部件，既降低了运输过程中的磕碰损坏风险，也方便用户在不同桌面场景间单手挪移，提手的内凹深度经过人体工学校核，成年人四指可完全伸入，握持时受力均匀不会出现硌手的问题。正面的导风转页采用密集放射状栅格结构，栅格间隙控制在8mm以内，符合家用小电器的安全防护要求，

　　避免儿童手指伸入接触内部扇叶造成危险，同时放射状的栅格排布可以将扇叶吹出的直向气流打散为柔和的漫射风，长时间直吹也不会造成体表温度骤降引发的不适。壳体底部设置的倾斜支撑脚，将整机送风仰角锁定在12度左右，这个角度刚好匹配用户坐立时上半身的高度区间，无需额外调整角度即可将气流直接送达用户躯干区域，支撑脚与桌面接触的位置预留了软胶垫安装位，可粘贴防滑橡胶垫，既避免运行时的振动带动整机移位，也能降低扇叶转动带来的共振噪音传递。整机的外形尺寸控制在边长320mm左右的方形区间，厚度仅120mm，放置在桌面时不会占用过多的置物空间，背部的壳体预留了电机安装腔、控制开关安装位与电源线出线口，内部的扇叶安装位与导风转页的同轴度公差控制在0.

　　5mm以内，避免运行时出现扇叶擦碰壳体的异响问题。壳体侧边的分型线沿着产品侧面的弧度自然过渡，没有突兀的拼接缝隙，既降低了注塑生产时的脱模难度，也让产品外观更具整体感，表面采用哑光磨砂的质感设计，不易残留指纹与使用划痕，适配不同风格的家居与办公环境。内部的风道结构采用渐扩式设计，从扇叶位置到正面出风口的风道截面逐步扩大，可有效降低气流通过时的风阻，在相同电机功率下提升送风效率，同时减少气流涡旋产生的风噪，运行时的噪音可控制在40分贝以内，不会干扰办公学习或者夜间睡眠。
