长排钢琴铰链重型轻型结构三维设计

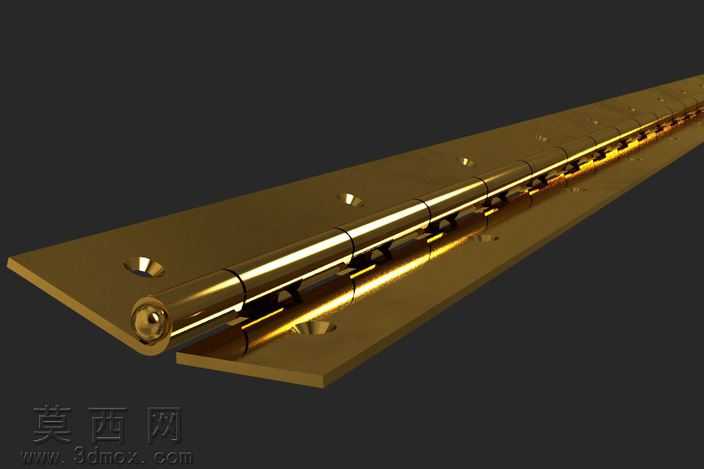

本次设计的长排钢琴铰链，是针对重型与轻型不同承重场景打造的通用五金连接件，建模过程以实体五金店采购的实物铰链为测绘原型，完整还原了产品的真实结构与细节特征。建模阶段首先对实物进行多维度尺寸测绘，确认长条形页片的长度、厚度、安装孔位间距、转轴直径等核心参数，保证模型尺寸与量产实物完全一致，避免出现装配错位的问题。结构设计上，采用通长转轴搭配多组间隔排布的卷边咬合结构，区别于普通短铰链的单点受力设计，长排结构可以将承重压力均匀分散到整条页片上，重型款可适配大尺寸门板、设备检修盖等需要高承重的场景，轻型款可用于家具盖板、小型箱体连接等轻载场景，两类结构仅在页片厚度、卷边数量上做差异化调整，基础连接逻辑保持统一。材质与渲染环节，针对五金产品常用的黄铜、不锈钢两种主流材质做了材质参数调试，黄铜材质还原了金属抛光后的暖金色反光质感，表面做了细微的拉丝纹理处理，避免镜面效果过于失真，同时还原了安装孔位的沉头结构，保证螺丝安装后可以与页片表面齐平，不会出现凸起干涉的问题。转轴部分做了间隙配合的结构设计，模拟真实铰链的转动阻尼感，既可以实现0到180度的顺畅开合，也不会出现页片晃动松垮的问题。设计过程中重点验证了卷边与转轴的配合公差，确保多组卷边的同轴度一致，不会出现转动卡顿的情况，同时对页片边缘做了微小的倒角处理，还原五金产品生产过程中的去毛刺工艺，让模型细节更贴近真实量产产品。该模型完整还原了钢琴铰链的所有结构特征，可用于五金产品展示、门窗结构装配验证、家具设计方案搭配等场景，不同承重规格的结构区分也能为同类铰链的设计改良提供参考。
