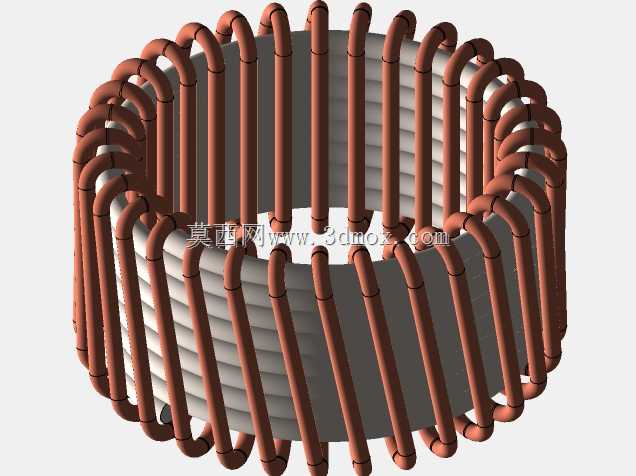

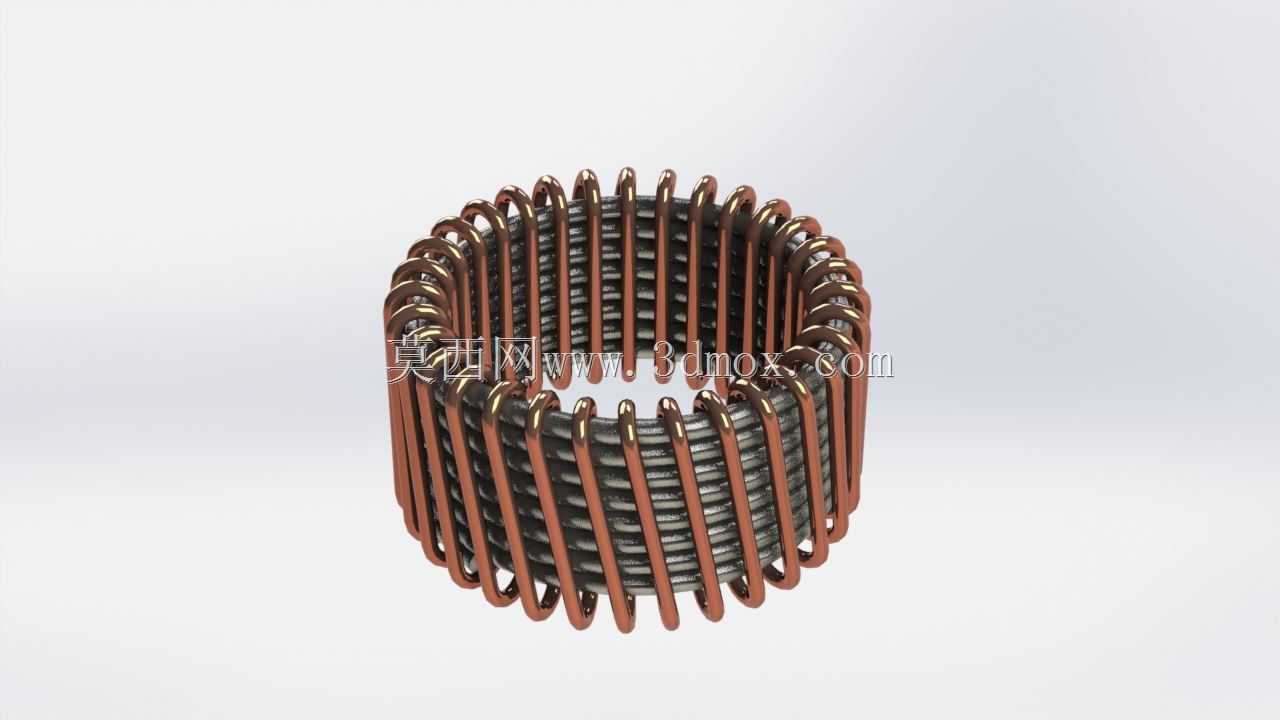

这个环形铜绕组采用轴向直段与两端环向回弯连续成型的方式,整体呈中空圆筒状,没有额外拼接接头,适合在需要均匀周向磁场分布或多路电流汇集的传感、电磁执行部件中使用。实际装配时,中心空腔可穿过磁芯、轴体或被测金属件,外侧则需预留绝缘包覆、灌封或嵌入骨架的空间。绕组每一根铜线沿轴向平行排布,端部通过圆弧过渡连接相邻线体,形成连续的篮式编织外观;这种走线方式能在有限高度内增加有效导体长度,同时让各匝受力更均衡,避免局部翘起。从结构设计角度看,直段长度决定绕组有效工作高度,内外径差决定铜材占用的径向厚度,端部圆弧半径直接影响弯折处是否会出现应力集中和绝缘层破损。建模时不能只把它看成普通螺旋线圈,因为相邻线体在端部存在规律换位,
路径需要沿圆周等分后逐根建立,再控制铜线直径与节距,保证匝间留有均匀间隙。间隙过小会给浸漆、散热和绝缘带来隐患,间隙过大则会降低空间利用率,使整体电阻和磁场一致性变差。端部回弯区域是制造难点,弯弧既要满足最小弯曲半径,又要保证所有线鼻在同一环面上,否则压入端环或与接线排焊接时会出现高低不平。该类结构常见于精密传感单元、力矩发生部件以及小型电磁装置,工作中依靠多根并行导体形成稳定电磁耦合;中空结构还能减轻重量,并为内部磁路或支撑件留出位置。安装边界上,外径需与外壳或定子腔保持同轴,底部应设置绝缘托板承托端部,轴向高度要考虑热胀后不与上端盖摩擦。若用于旋转部件,还需校核离心状态下铜线外张变形,必要时增加绑扎或灌封层。设计这类绕组时,
应先确定内腔通过尺寸、额定电流和允许温升,再反推单根线径、并联根数和排布密度;端部圆弧不能单纯追求紧凑,否则成型后回弹会破坏圆度。整体造型强调连续、对称和可制造性,每一处弯折都服务于导电连续性、结构稳定性以及后续装配的绝缘隔离。
