热电制冷加热集成温控实验箱体

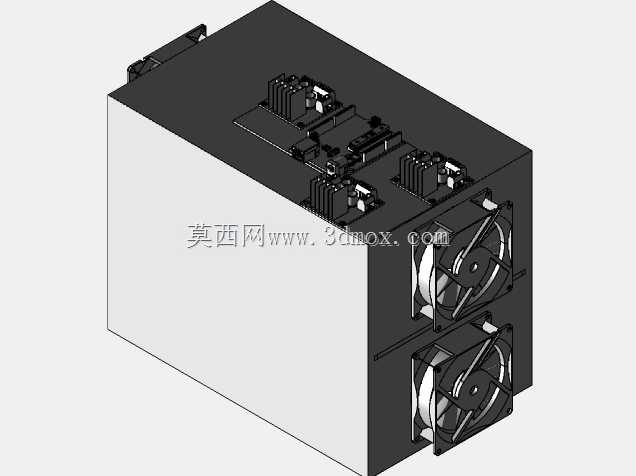

　　这套装置面向需要在小空间内快速建立冷热温差的实验与测试场景，常见于材料特性验证、半导体器件温控、小型样品环境模拟以及教学类自动控制课题。箱体把热电模块、散热风道、循环风机和控制元件集中在一个透明壳体中，使用者能够直接观察冷热端布局、气流走向和板卡安装关系，这对调试控制逻辑、排查热短路以及评估风道效率都很直观。

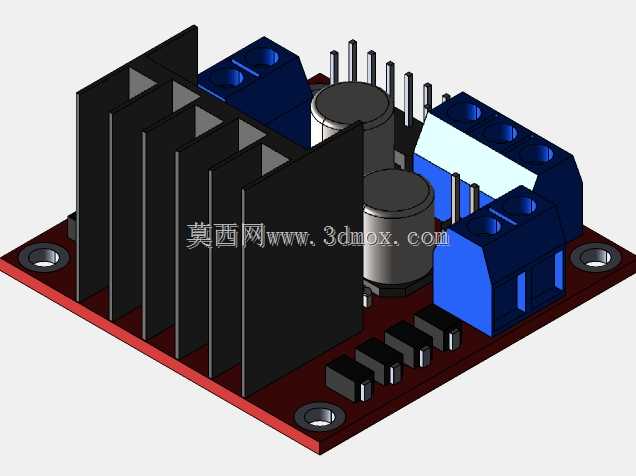

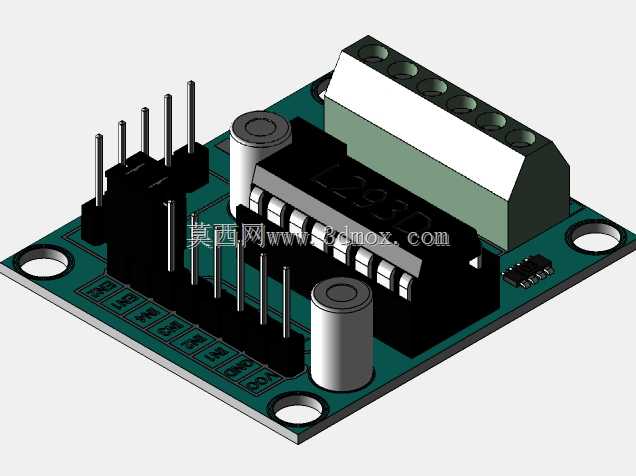

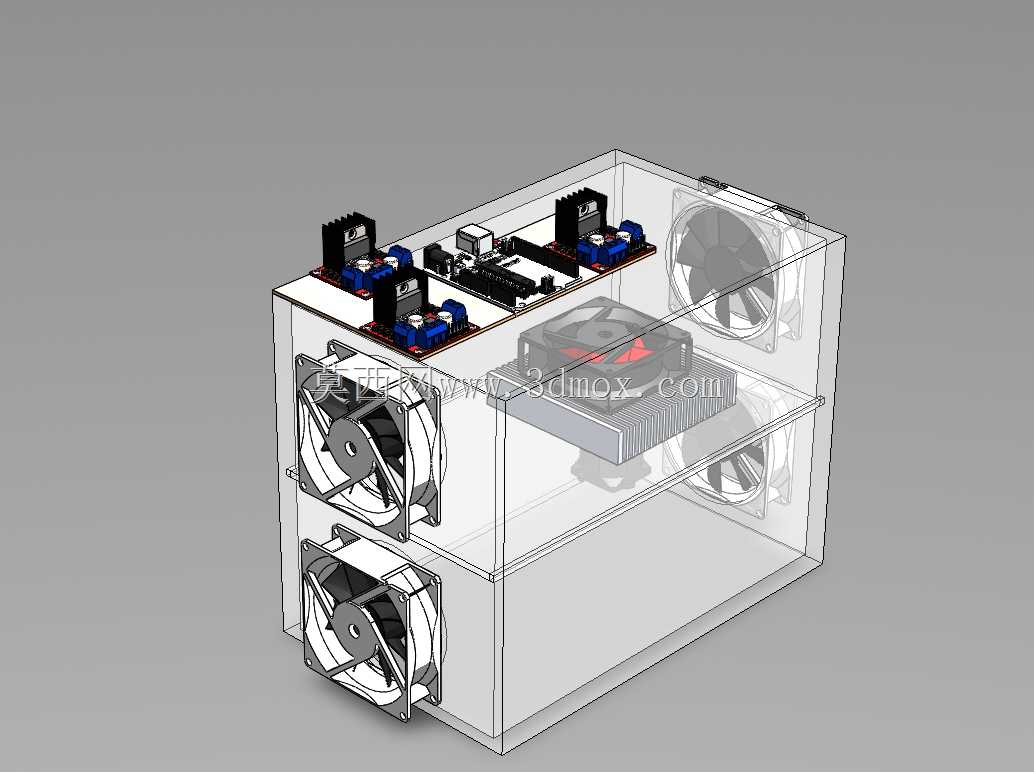

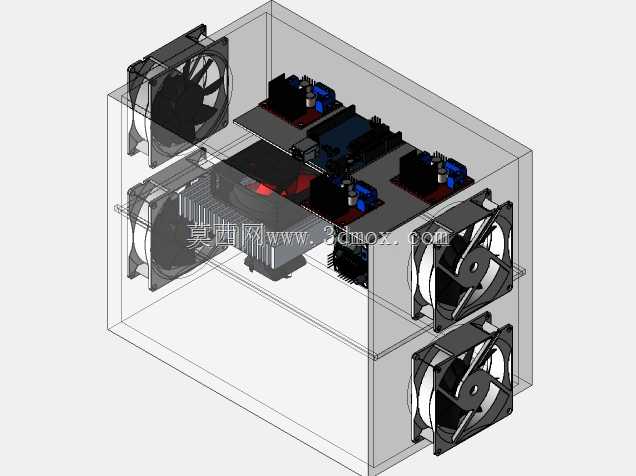

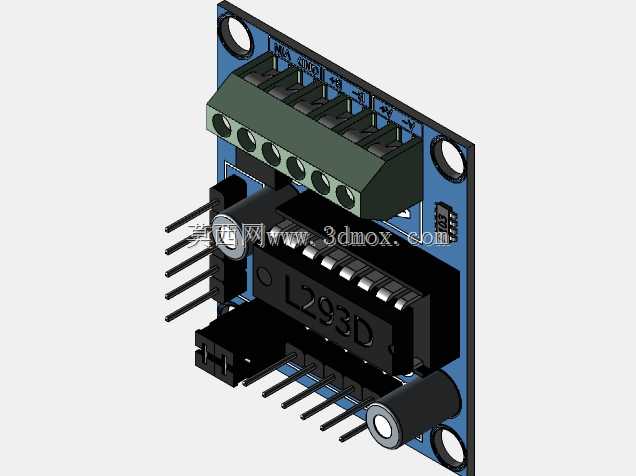

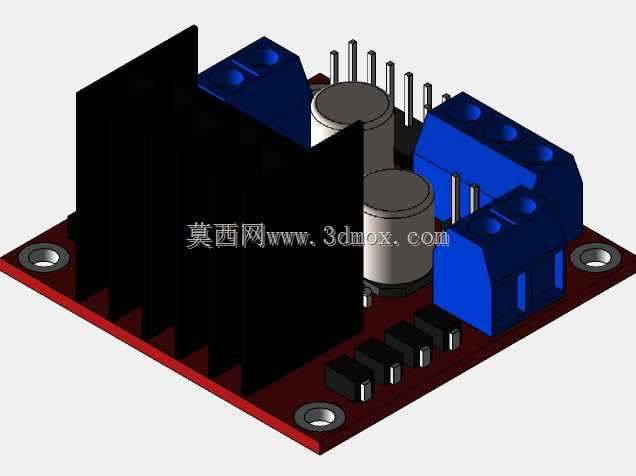

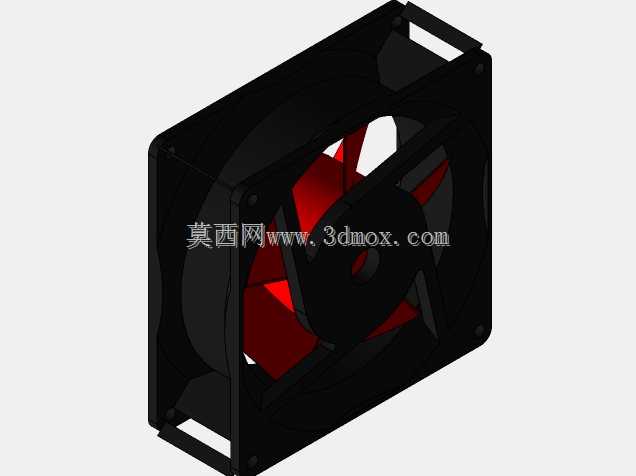

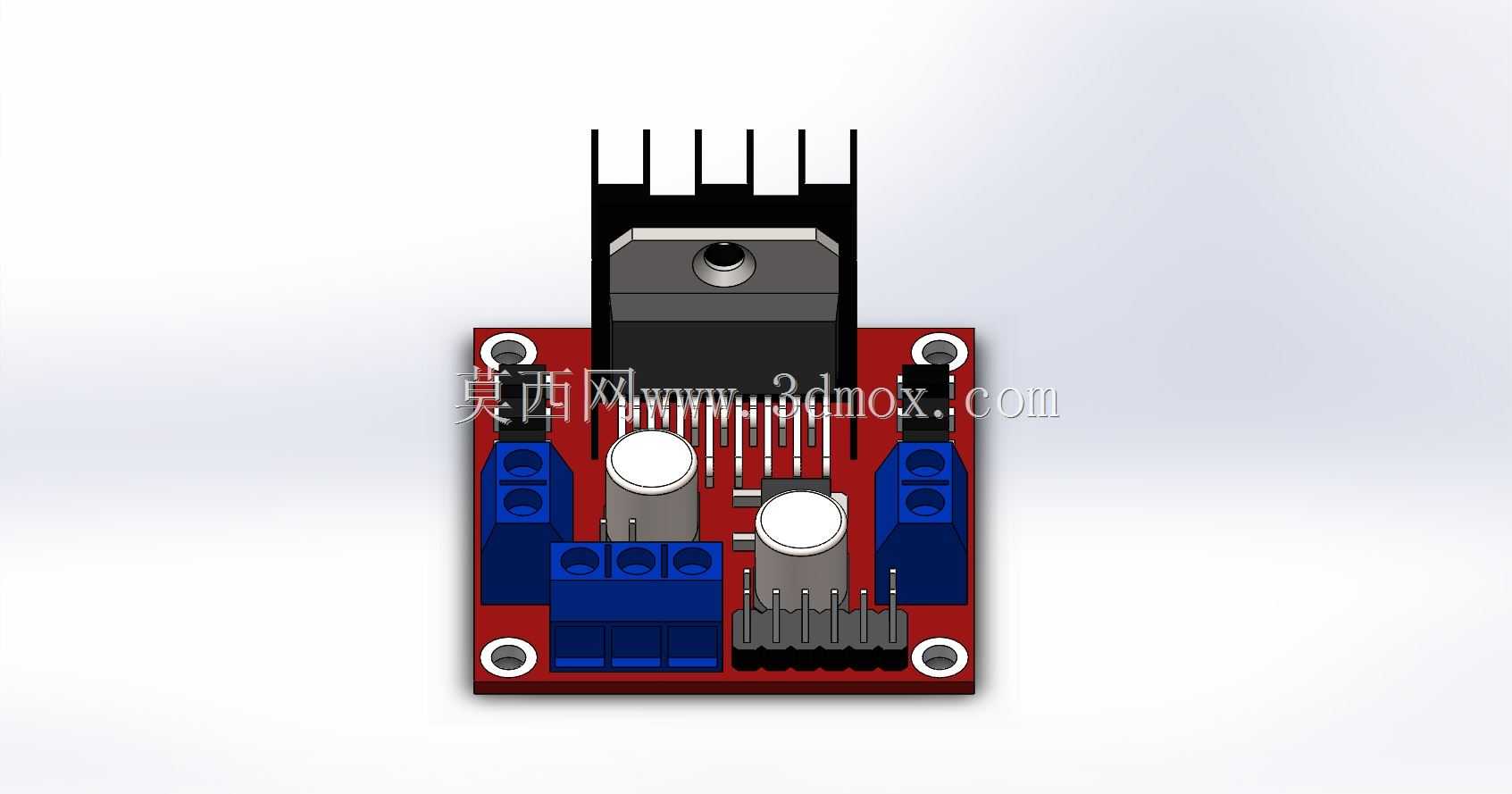

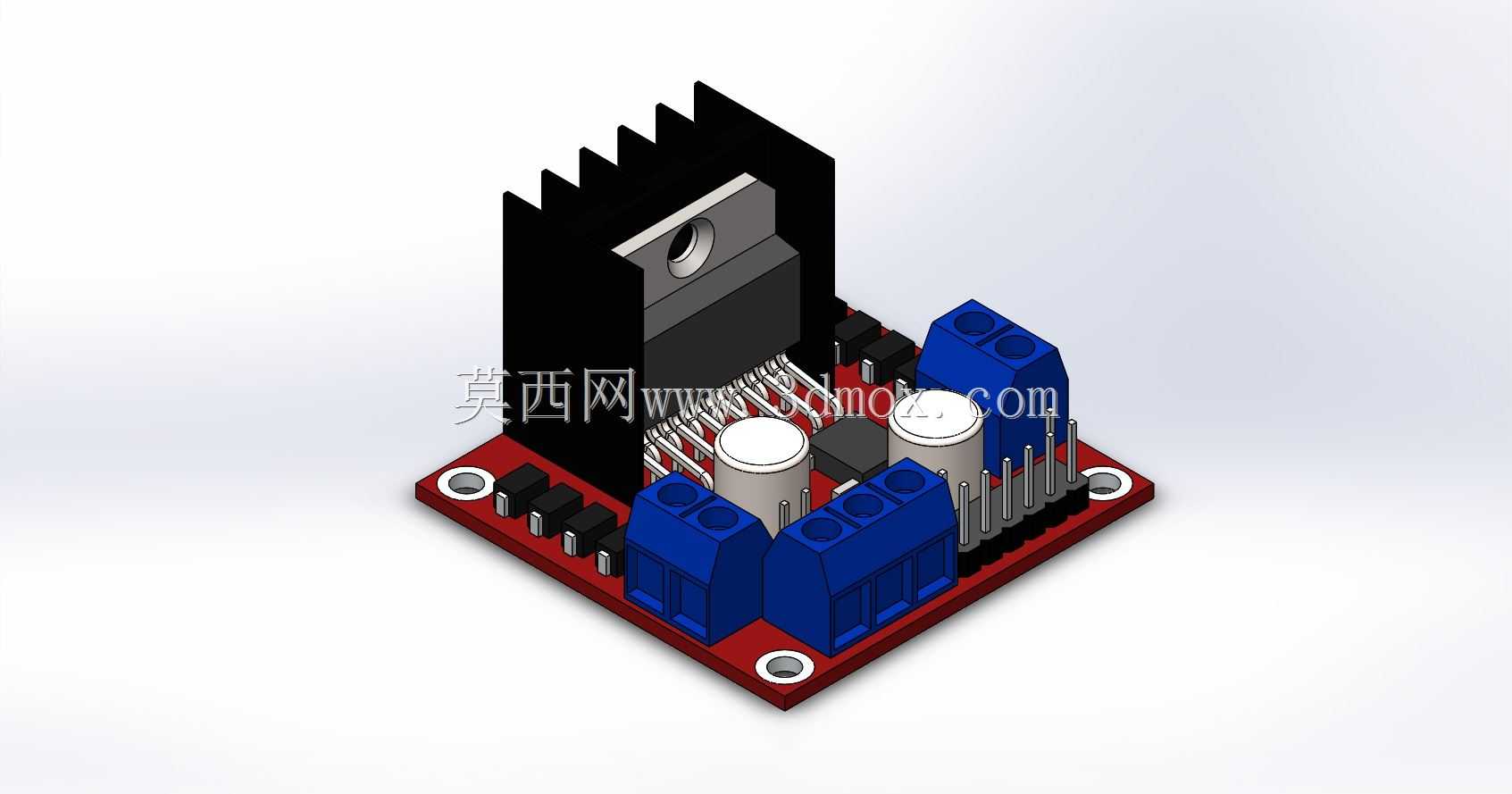

　　结构上采用分层布置思路。上层放置驱动板、控制板和接线端子，便于信号采集与功率输出；中部布置热电片及其夹持、压紧结构，冷端面向受控腔体，热端连接散热器；下层和侧部安排轴流风扇，形成独立的热风排出路径。这样的分区可以减少强电、弱电与热区之间的相互干扰，也让维护时能够按模块拆装，而不必整体拆解。透明外壳除展示作用外，也适合在实验台上快速确认风扇转向、积灰情况和连接件松动。

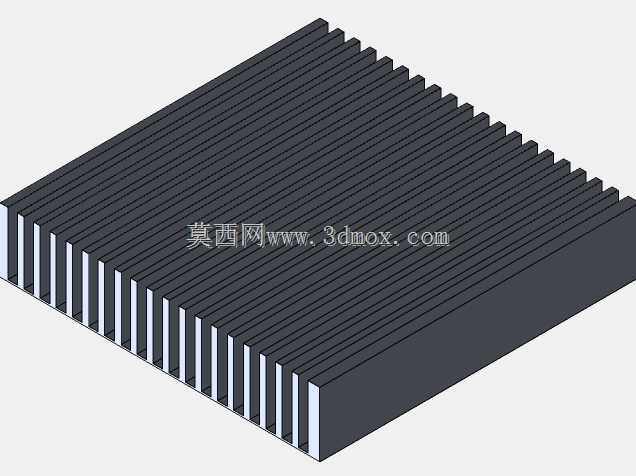

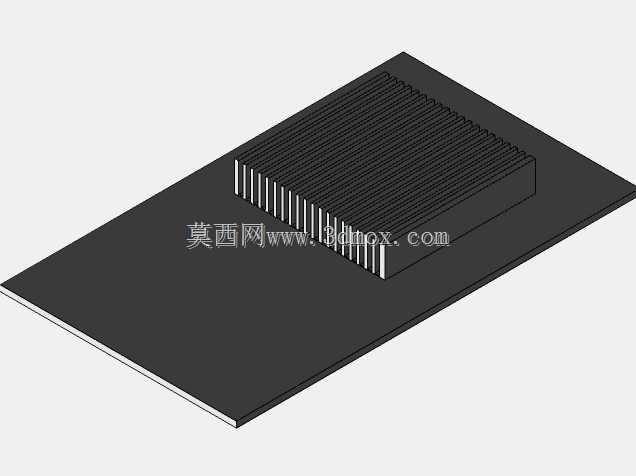

　　功能核心是利用热电片的双向温控能力：改变供电方向即可在制冷与加热之间切换，配合温度反馈实现闭环调节。装置内部预留了传感器安装位，测点应尽量靠近被控对象或腔体中心，避免紧贴散热器导致读数滞后。热端散热能力决定连续制冷工况的稳定性，因此风道设计要保证进风、出风顺畅，风扇与散热器之间不宜留有过大漏风间隙；若用于长时间高负载运行，还需核对环境温度、通风间距和电源裕量。

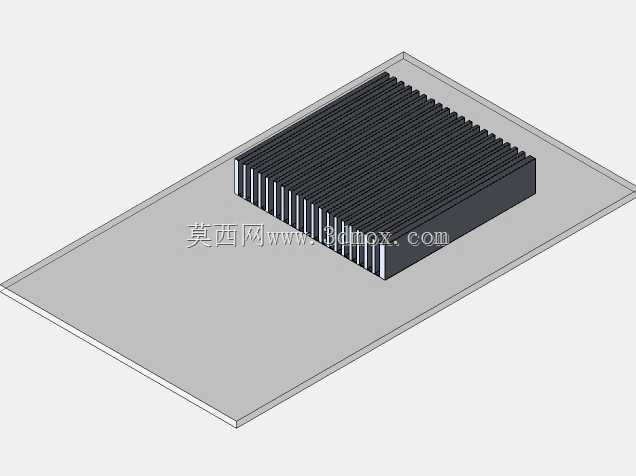

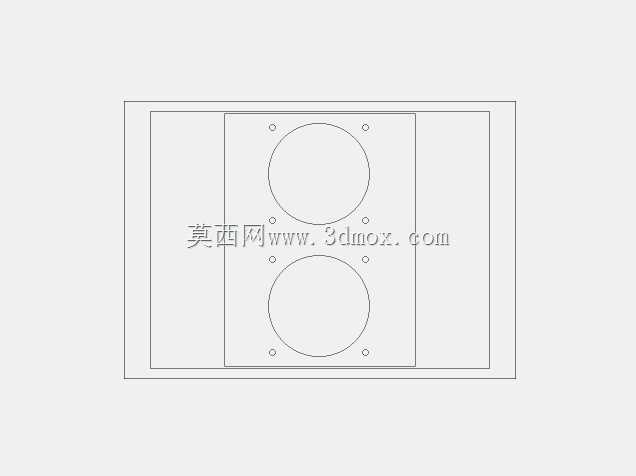

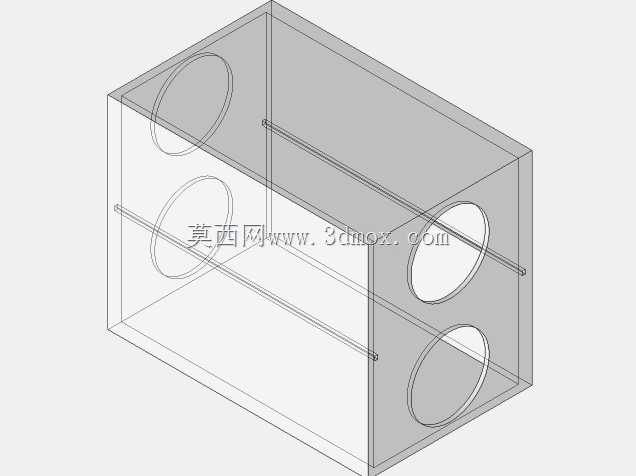

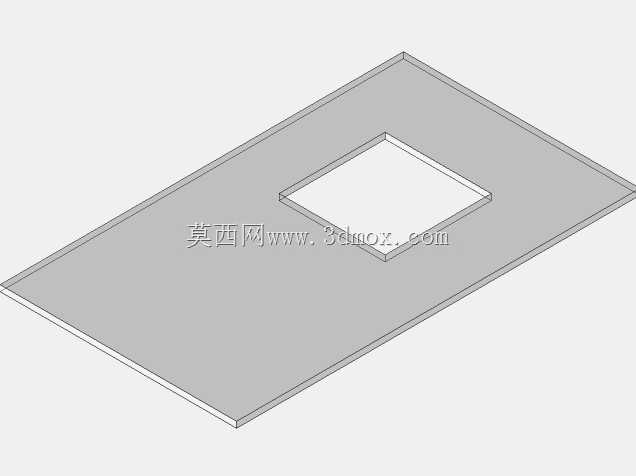

　　从安装边界看，箱体属于台式小型设备，四周应保留足够进排风距离，尤其侧面和底部风扇位置不能被线缆、试样或台面遮挡。外壳上的开孔、固定柱和板卡支座需要与内部元件高度匹配，热电片压紧力要均匀，过大会压裂陶瓷片，过小则增大接触热阻。建模时应重点表达散热器齿片方向、风扇安装孔位、接线空间以及层板之间的走线通道，这些细节直接决定装配后是否出现干涉、风路是否短路以及维护插拔是否方便。

　　对于结构设计人员，该模型的价值不在于复杂曲面，而在于热、机、电三者的空间协调：冷热端隔离是否可靠，控制板是否处于温升可接受区域，风机振动是否会传递到壳体，端子与线材是否预留弯曲半径。实际选型时还需把热电片工作电流、风扇风量、散热器热阻和目标温变速率放在一起校核，而不是单独追求某一项参数。整体来看，这是一套适合温控原理验证、小型环境腔搭建和教学实验分析的集成化装置结构。
