汽车油门踏板带气弹簧助力结构

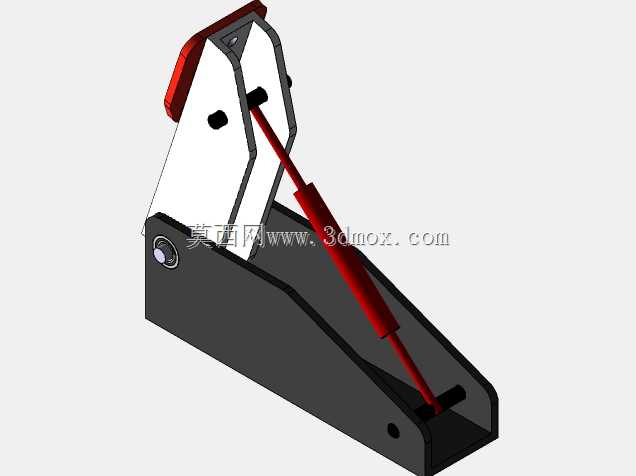

　　这套踏板结构常见于乘用车辆驾驶舱内的操纵区域，核心作用是把驾驶员脚部的踩踏动作转化为可控的位移输入，最终传递给节气门或者电驱系统的开度信号，直接决定车辆的动力输出响应节奏。图中红色杆件为示意性的气弹簧助力部件，在真实量产方案里，这类弹性支撑件主要用于平衡踏板自身的回转力矩，让踩踏力度保持在符合人机工程的区间，既不会因为回位过猛造成脚部疲劳，也能在松开踏板后提供稳定的复位力，避免卡滞带来的安全隐患。

　　从结构布局来看，踏板主体采用折弯钣金拼焊而成，底座预留了多个安装孔位，对应车身前围板上的固定点，安装边界需要贴合驾驶舱地板与防火墙之间的狭小空间，设计时既要保证踩踏行程内不与周边内饰板、线束管路发生干涉，也要给脚部留出足够的活动余量。踏板臂通过销轴与底座铰接，铰接点的位置经过力臂比例优化，能够把驾驶员脚部的输入力按照设定比例传递到末端输出端，气弹簧两端分别铰接在底座和踏板臂中段，这种布置可以在整个踩踏行程中提供非线性的助力特性，初段阻尼柔和，中后段支撑感逐步增强，匹配不同车速下的操控需求。

　　设计过程中首先要确定踏板的总行程，一般会根据整车人机设定选取合适的踩踏角度范围，再反向推导铰接点的坐标位置。钣金底座的折弯角度和加强筋结构需要满足强度要求，承受频繁踩踏的交变载荷而不发生形变，同时控制整体重量。气弹簧的安装支座需要预留一定的调节余量，方便装配时调整初始预紧力，适配不同批次零部件的公差累积。踏板表面的防滑垫采用凸起纹理设计，增大鞋底与踏板之间的摩擦力，雨天或者鞋底沾水时也能避免打滑。

　　在整车验证阶段，这类踏板总成需要完成数十万次的耐久踩踏测试，检查铰接部位的磨损量、气弹簧的力值衰减情况，以及钣金结构是否出现裂纹。冬季低温和夏季高温环境下还要验证气弹簧的阻尼稳定性，保证不同工况下踏板脚感的一致性。对于新能源车型而言，这类踏板末端会搭配角度传感器，将机械位移转化为电信号传递给整车控制器，结构上省去了传统拉索或者拉杆的传动路径，布置更加灵活，但对铰接点的旷量控制要求更高，任何虚位都会直接反映为信号波动，影响驾驶平顺性。
