工业用水平皮带输送设备三维设计

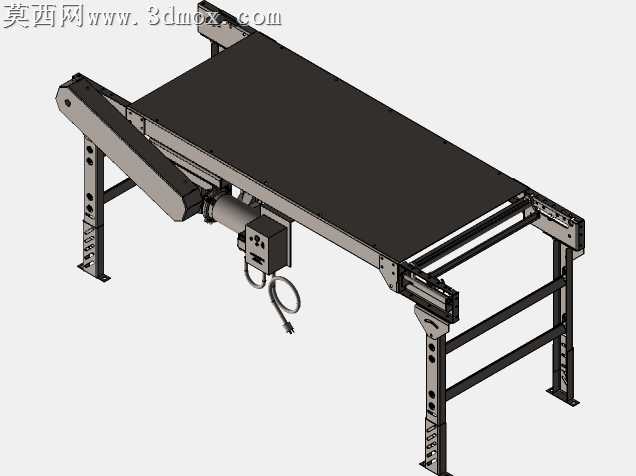

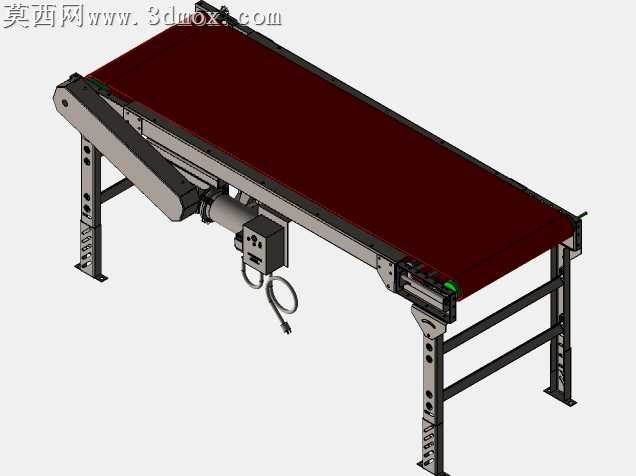

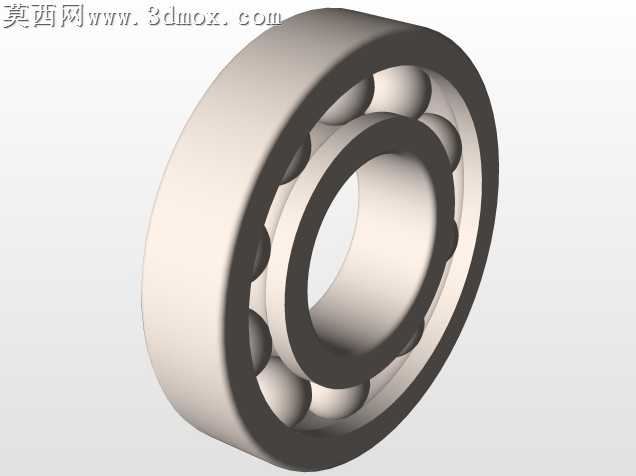

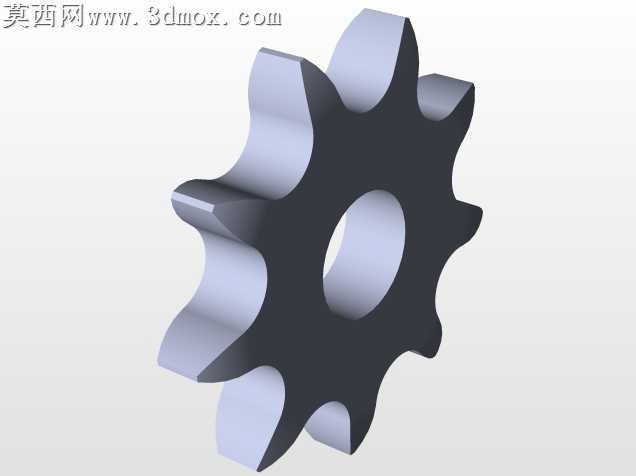

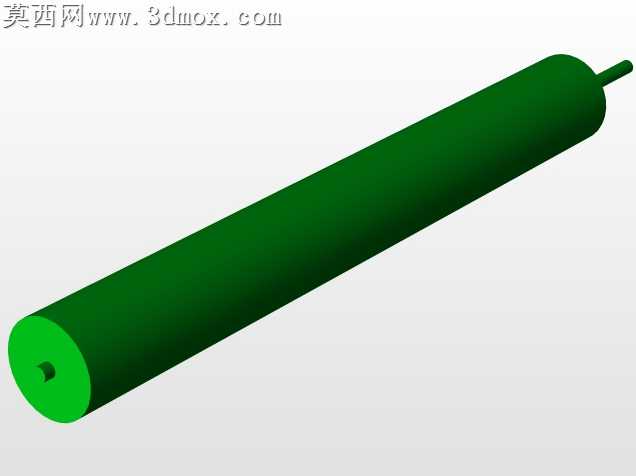

本作品为工业场景常用的水平皮带输送机三维建模成果，建模过程中严格遵循通用皮带输送设备的实际设计规范，对设备各组成部分进行了1:1比例的精细化还原。首先在建模阶段，先完成整体机架的结构搭建，机架采用型钢焊接式支撑结构，支腿设计为多档位高度可调的结构形式，预留了多组调节安装孔位，可适配不同现场安装的高度需求，支腿底部设计有方形安装脚盘，可通过膨胀螺栓实现与地面的固定连接，保障设备运行时的整体稳定性。驱动部分采用一体式电动滚筒搭配外置减速电机的结构设计，建模时还原了电机的接线盒、电源引线、安装固定座等细节结构，电机与主动辊筒的连接部位做了精准的装配匹配，还原了动力传递的结构逻辑。皮带部分采用暗红色哑光橡胶材质进行材质渲染，模拟工业输送皮带的耐磨橡胶质感，表面做了细微的粗糙纹理处理，还原真实皮带的摩擦面特性，皮带张紧机构设计在设备两端的辊筒安装座处，可通过调节螺栓实现皮带张紧度的调整，避免运行过程中出现皮带打滑、跑偏的问题。设备侧边设计有一体式的承托梁结构，用于承托上层皮带的载重段，避免重载情况下皮带出现下凹变形，下层皮带的回程段也设计有对应的托辊支撑结构，保障皮带运行的平顺性。整体建模过程中对各零部件的装配关系做了严谨的校验，所有连接部位的螺栓孔、安装位都做了对应匹配，没有出现结构干涉的问题，材质渲染阶段对金属机架做了喷塑哑光灰的材质处理，金属部件的边缘做了细微的倒角处理，还原真实工业设备的加工工艺特征，电机部分做了银灰色金属与黑色接线部件的材质区分，整体渲染效果贴近真实工业设备的视觉质感。设计思路上围绕通用散料、小件工件的水平输送需求展开，整体结构简洁可靠，维护便捷，可直接用于生产线布局规划、设备方案展示、教学演示等场景，模型的各零部件均可单独拆分编辑，方便后续根据实际使用需求进行参数调整与结构改型。
