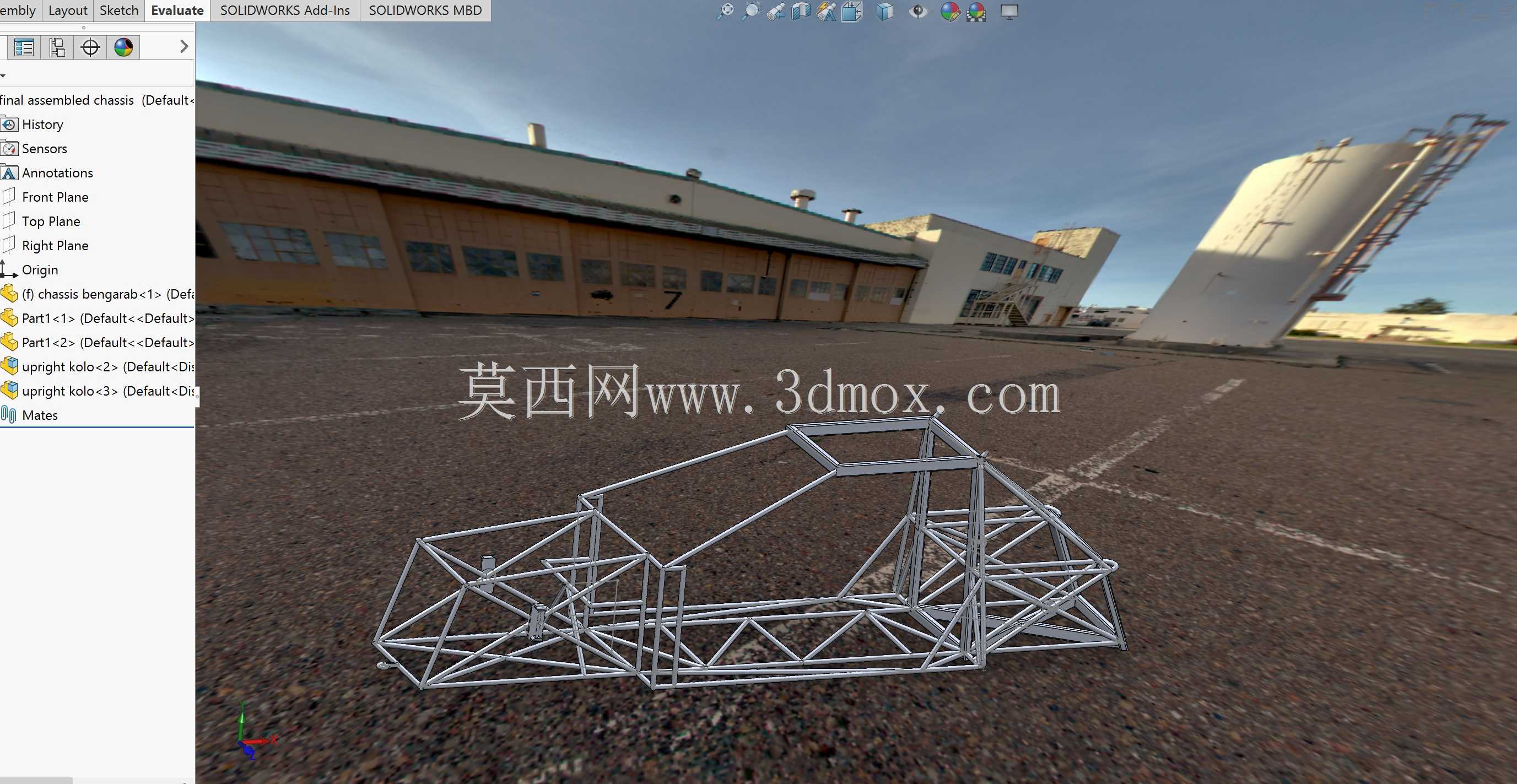

钢管焊接式赛车空间桁架承载底盘

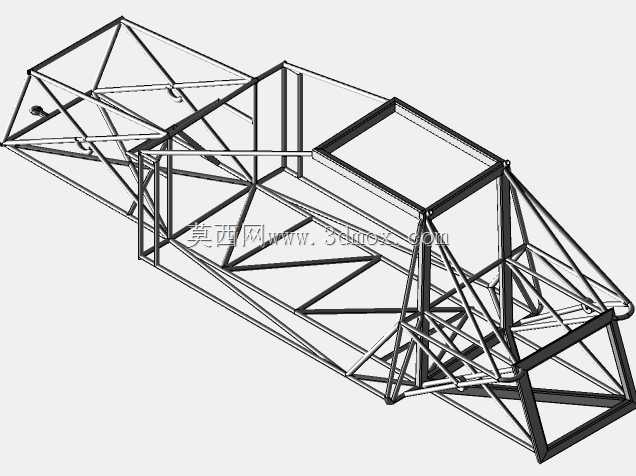

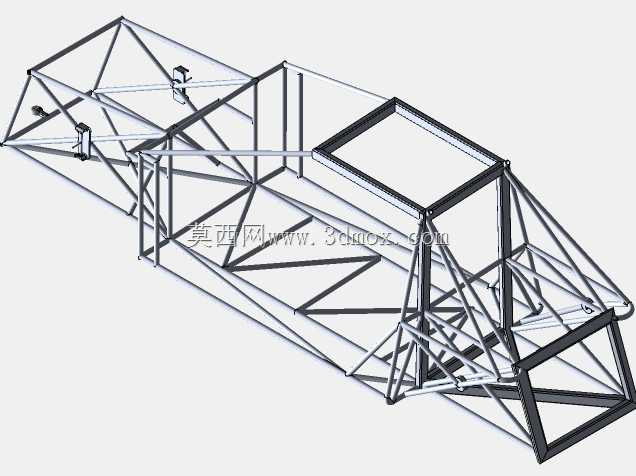

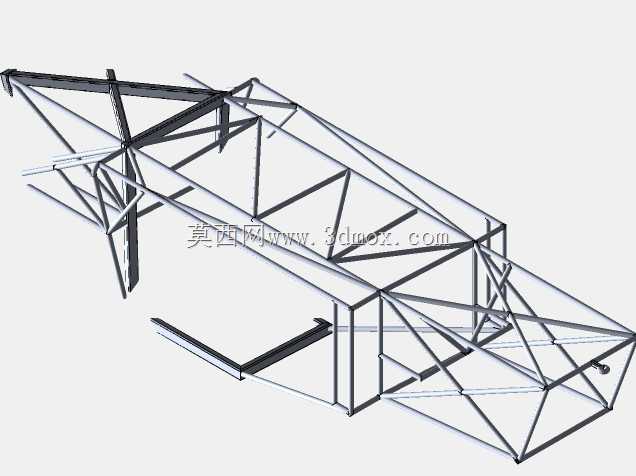

　　该底盘采用空间桁架形式，主体由圆形钢管通过节点交汇焊接构成，整体呈前窄后宽的流线型布置。前段收窄区域用于布置转向机构、前悬支点与前轮避让空间，杆件沿纵向、横向和斜向交错形成多个三角形稳定单元，能够把制动、转向和路面冲击产生的载荷快速分解到主纵梁与侧围结构上。中段为主要承载区，框架内部预留驾驶位置、座椅安装点、踏板组件以及操纵系统的布置空间；上部开口边界由连续钢管围合，既作为座舱维护和装配的操作口，也承担侧向防滚与局部抗弯作用。后段框架相对开阔，适合布置动力总成、传动部件、冷却系统或后置悬挂连接点，多根斜撑从底部主梁延伸至后围节点，可抑制起步、加速及后轮冲击造成的扭转变形。

　　从结构思路看，这类底盘不依赖大面积钣金蒙皮承力，而是把每根管材作为独立传力路径进行组织。管径、壁厚和节点位置需要根据受力方向反复调整：纵向主梁负责传递前后方向载荷，底部交叉杆件提高整车抗扭刚度，侧围斜杆增强转弯时的侧向稳定性，顶部杆件则在翻滚工况下形成生存空间保护。设计中应重点控制杆件交汇角度，避免过小夹角造成焊缝密集和应力集中；关键节点可通过补片、加强短管或局部加粗管材提升疲劳寿命。

　　在实际应用中，该结构常见于小批量赛车、学生方程式项目、改装试验车以及轻量化特种车辆。它的优势在于制造门槛相对低、修改灵活，设计者可根据零部件布置快速调整管架走向；相比冲压焊接式车身，桁架底盘更容易在原型阶段验证轴距、轮距、悬点位置和人机空间。外形尺寸方面，模型已经给出完整外轮廓边界，前尖点、侧围最宽处、后框架端面和顶部横梁均构成安装包络，后续布置轮胎、转向柱、座椅、油箱或电池模块时，应保证运动件与钢管之间留有足够安全间隙。底部主梁决定离地高度和举升支撑位置，侧围节点可作为千斤顶支撑或拖车固定点参考。

　　建模时需注意钢管中心线的连续与可制造性，所有弯曲段应预留合理弯曲半径，相贯线处要保证焊接坡口和装配间隙。若用于工程出图，还应进一步补充管材规格、接头形式、焊接符号、热处理要求以及机加工安装面；若用于仿真，则可在梁单元模型基础上对关键节点细化，评估弯曲刚度、扭转刚度、模态频率和碰撞吸能路径。整体而言，该底盘不是单纯展示用框架，而是一套兼顾轻量化、刚度、装配可达性和改装扩展性的承载平台，适合作为整车总布置、悬架匹配和管架式车身设计的基础结构参考。
