壁挂式消防灭火器收纳箱体结构设计

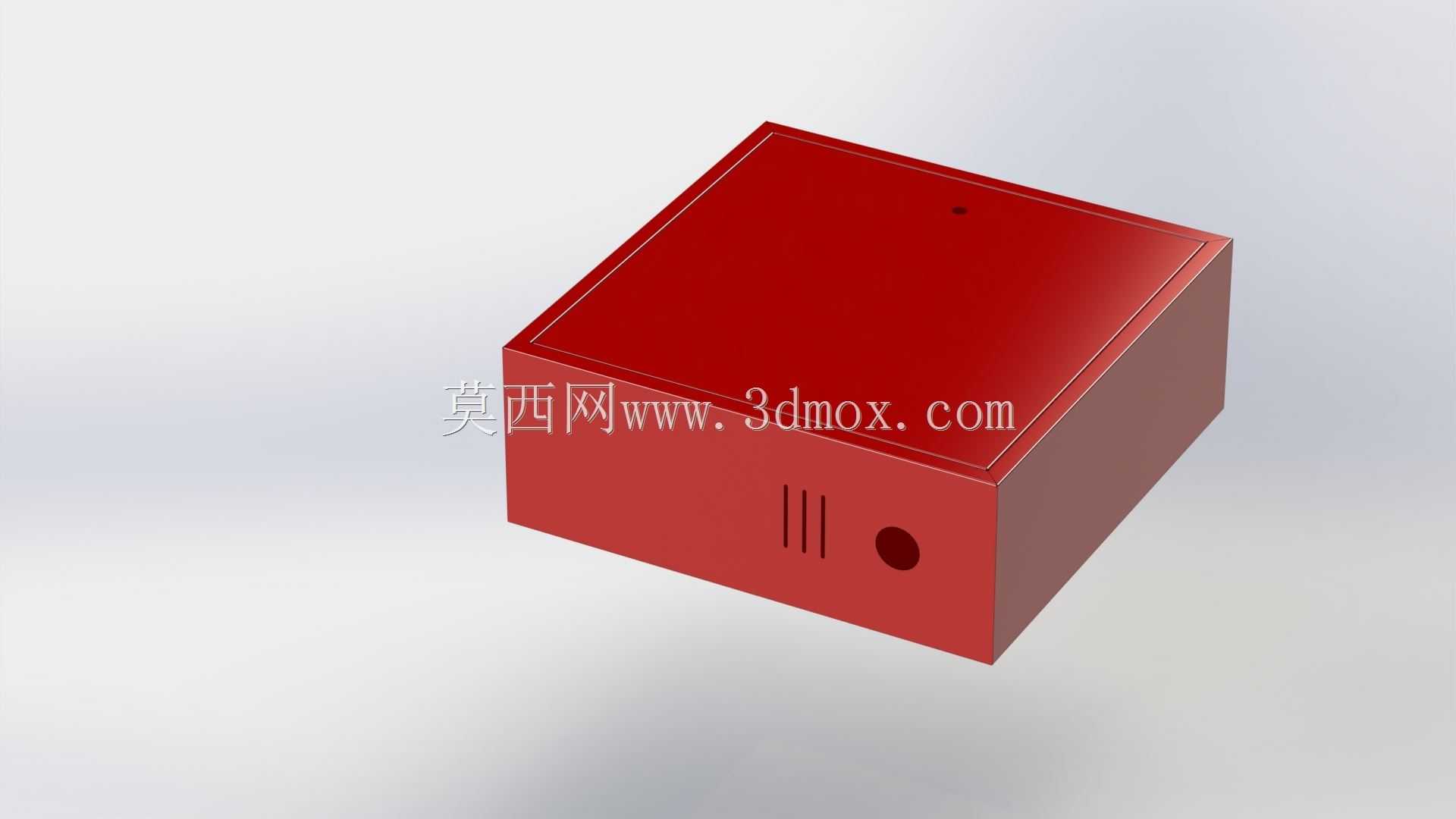

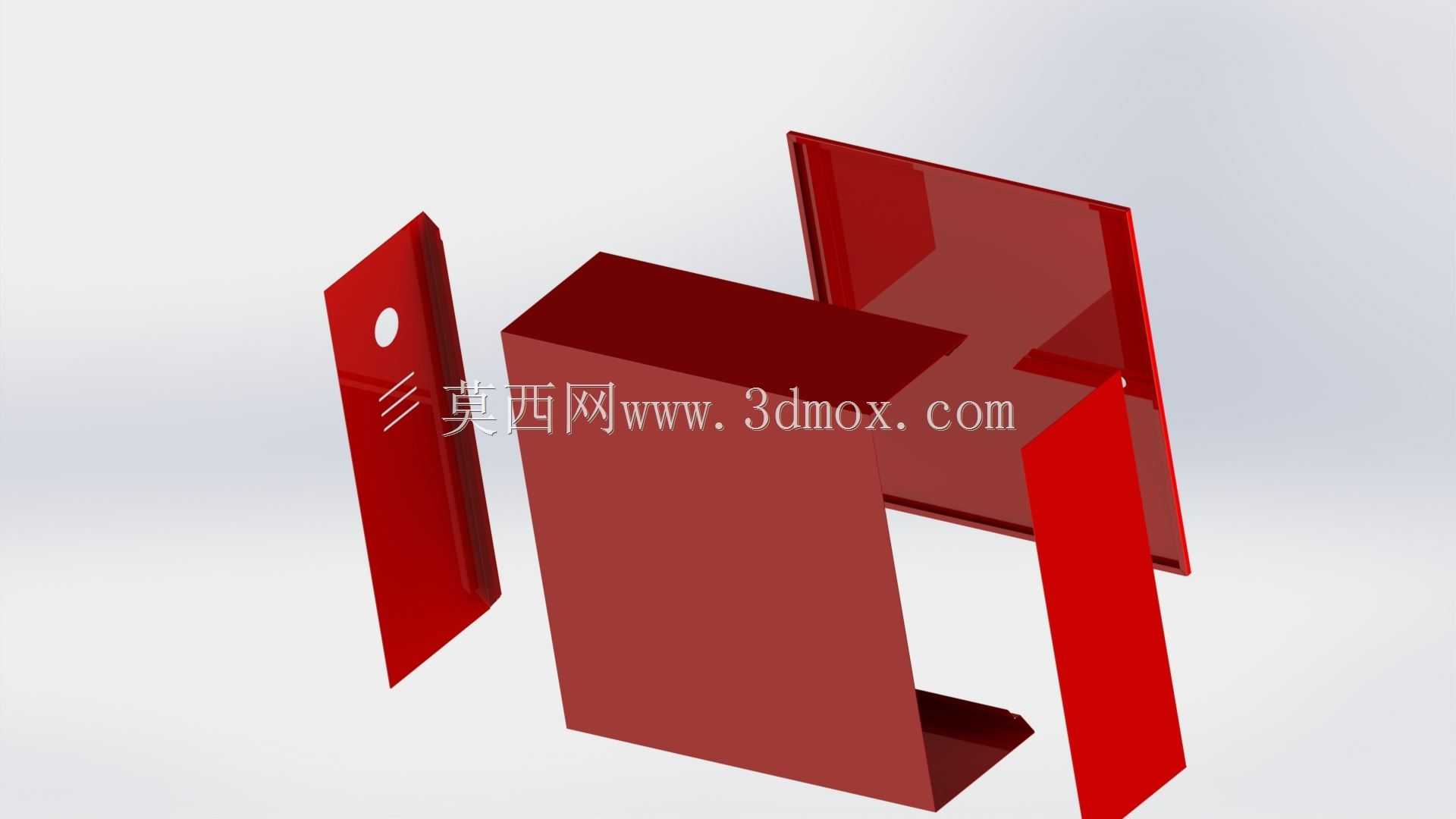

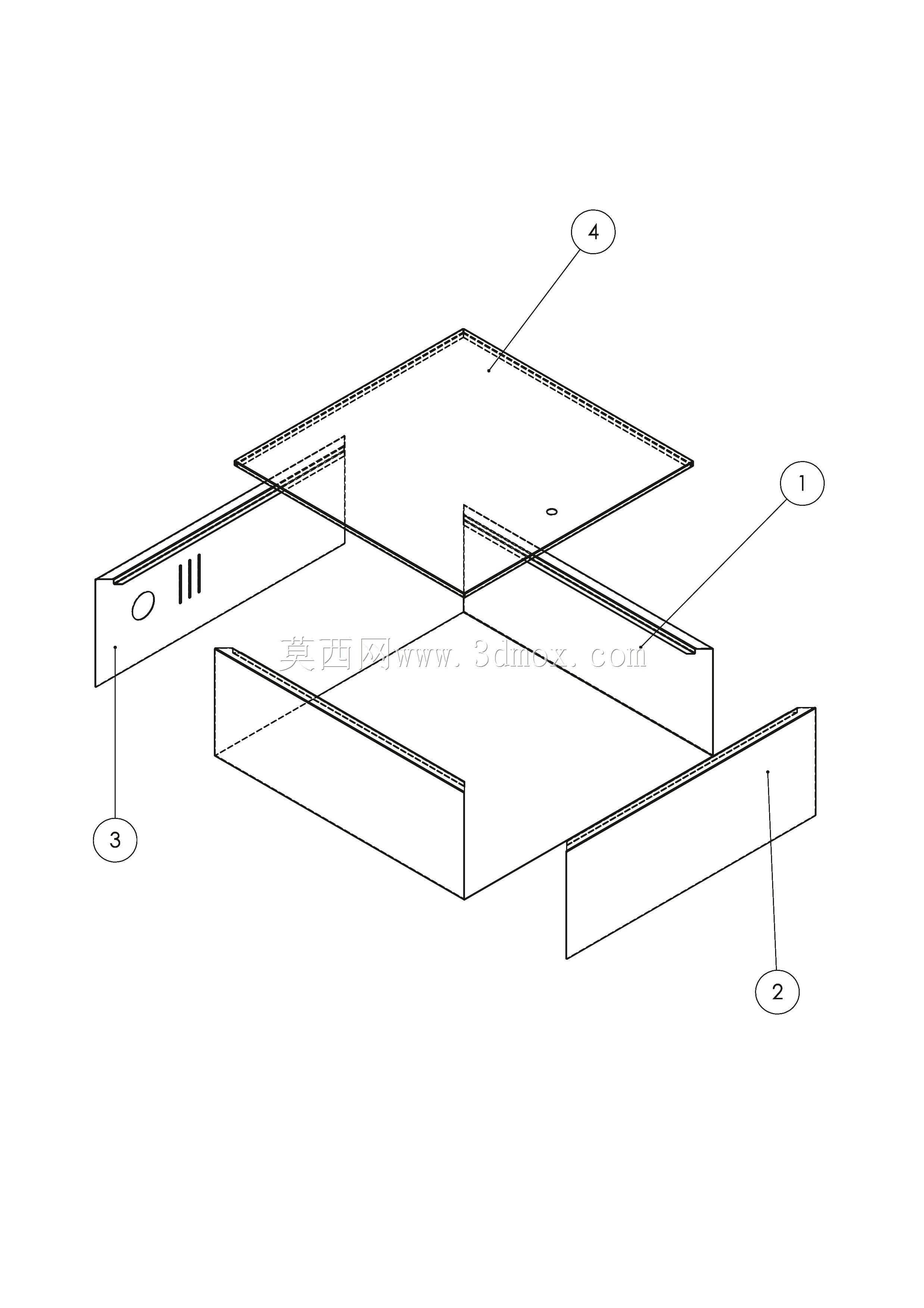

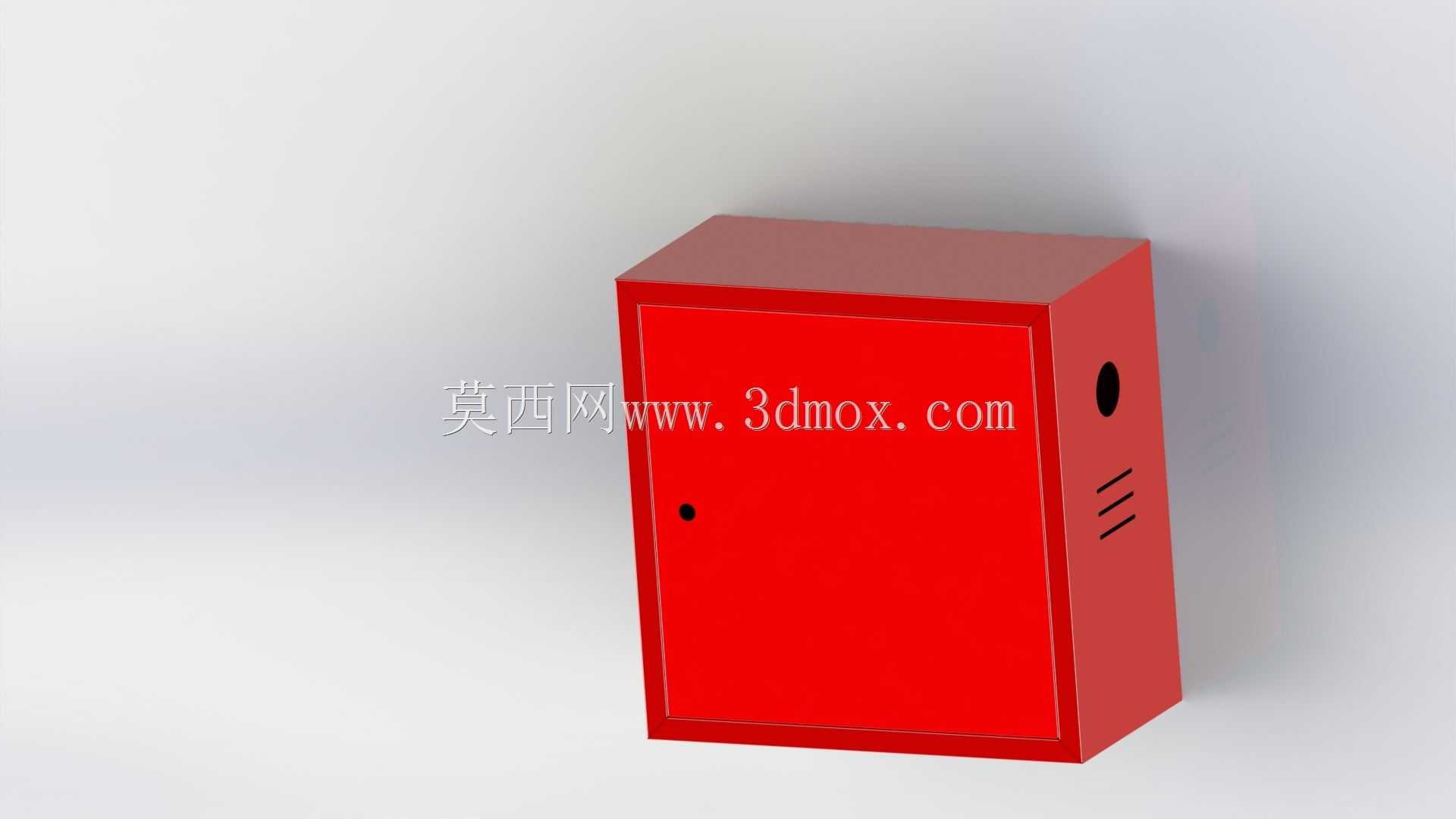

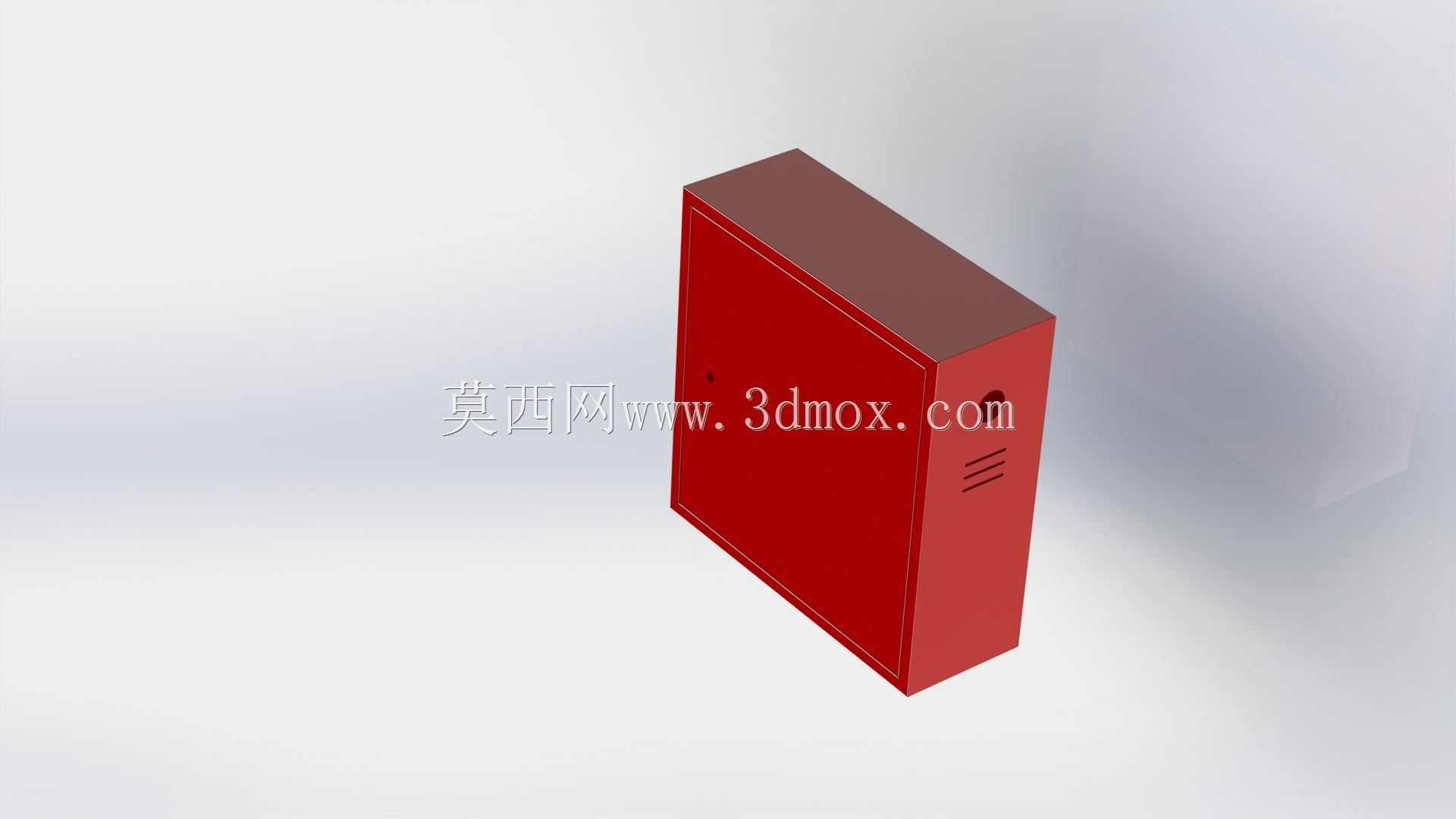

　　日常做厂区消防配套建模时，这类壁挂式灭火器箱是最常碰到的标准件之一，它的核心作用是在公共走道、车间立柱、建筑墙面处为手提式灭火器提供独立防护空间，避免灭火器长期暴露在粉尘、潮气、意外碰撞环境中，同时通过醒目的红色涂装让人员在紧急状态下能快速定位取用。从结构设计逻辑来看，箱体采用薄钢板折弯成型的一体式主腔，正面为整面平开门，门板与箱体侧边通过隐藏式铰链连接，开合角度足以满足灭火器快速取出的操作需求，不会在紧急取用过程中出现门板阻挡通道的问题。门板上预留的锁孔位可配置简易弹簧锁或铅封装置，日常非紧急状态下能避免无关人员随意开启挪动内部器材，紧急时又可快速破封开启，兼顾防护性与应急取用效率。箱体侧面预留的圆形过孔与三组平行散热槽，

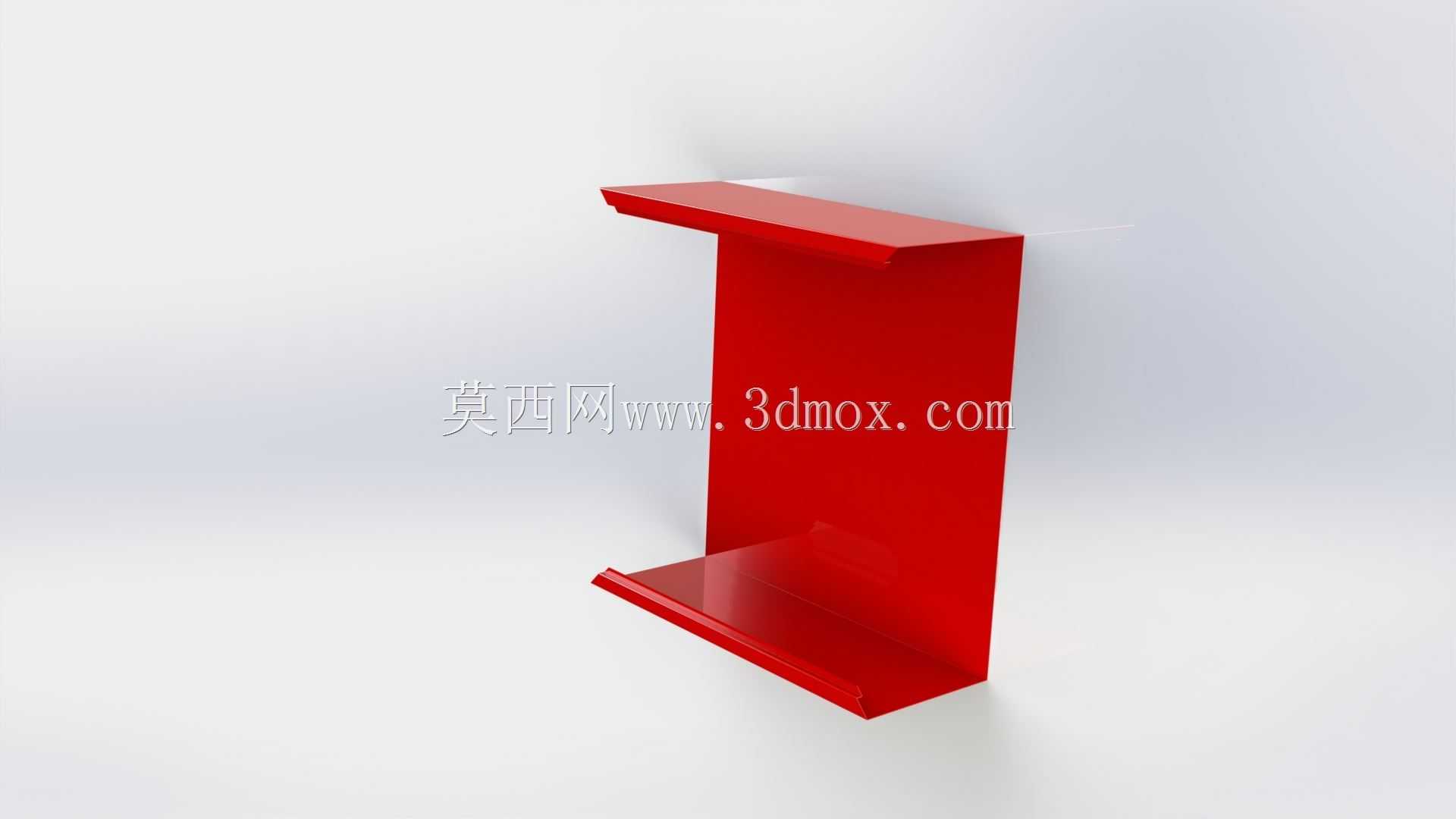

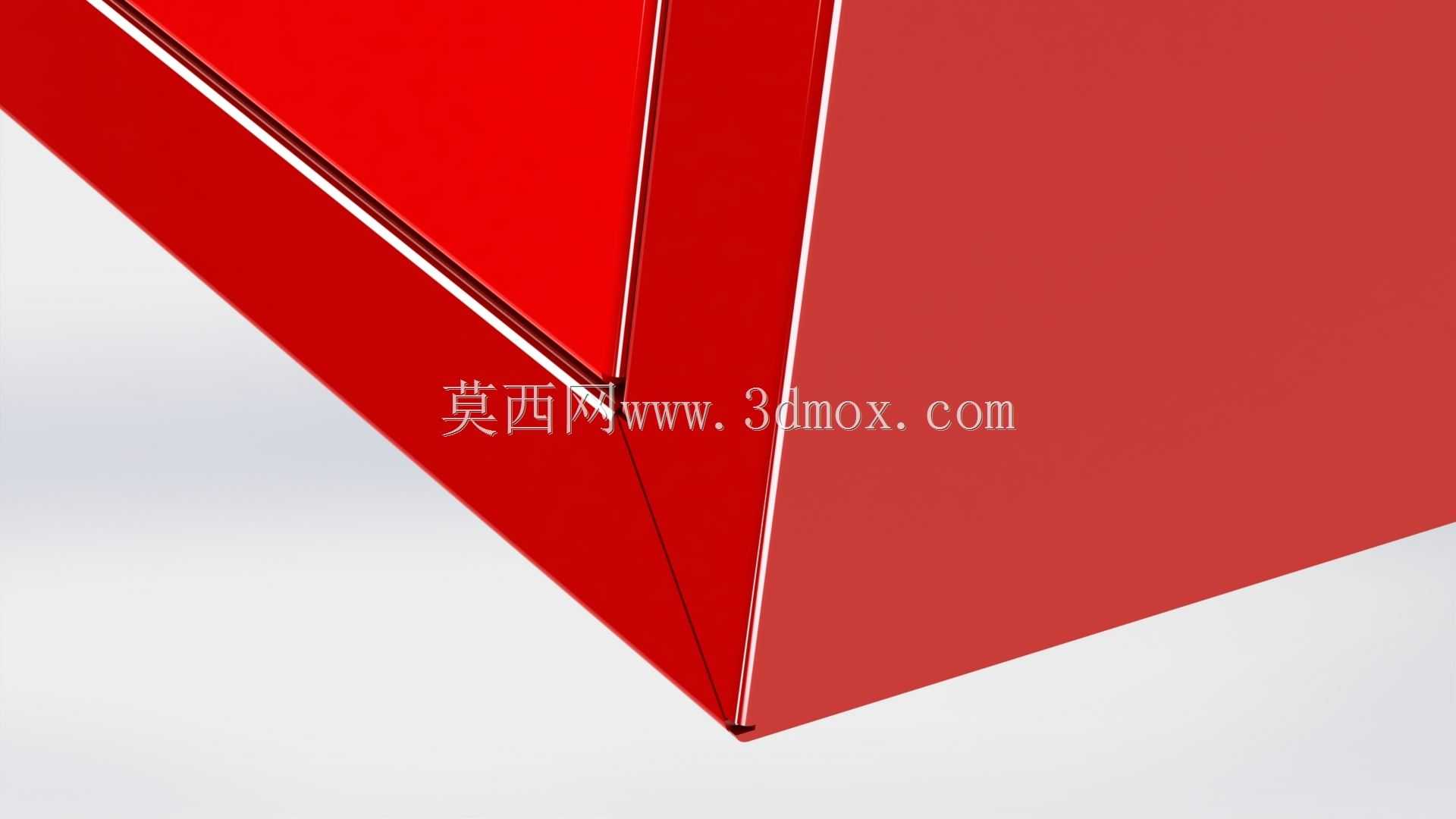

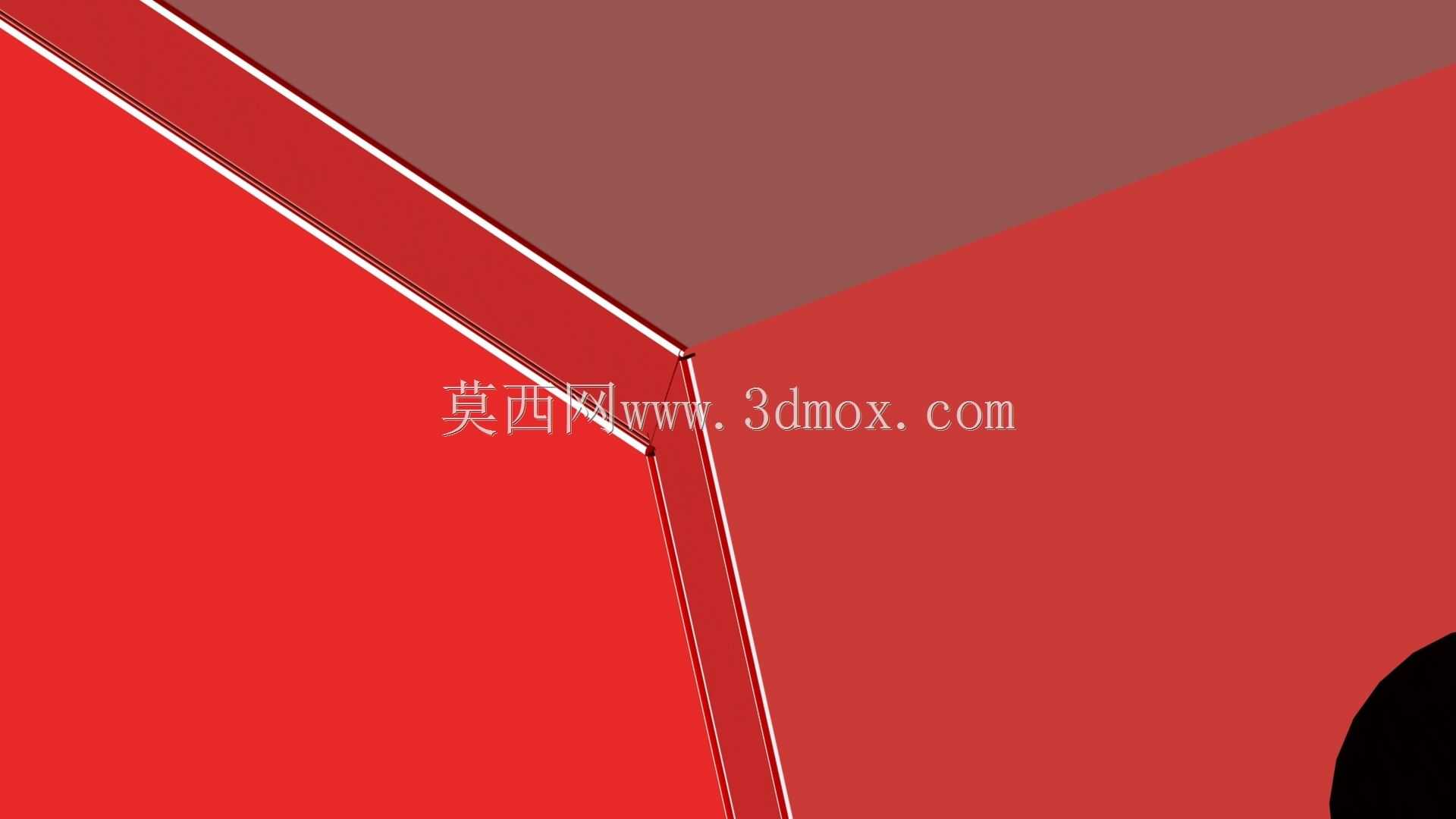

　　一方面用于平衡箱体内外温差，避免夏季高温暴晒下内部积热，另一方面也可作为穿线位适配带巡检提示的消防配件安装。建模过程中需要重点把控箱体的安装边界，背部为完整平面，贴墙安装时需匹配墙体上的膨胀螺栓孔位，整体外轮廓方正无外凸结构，不会占用疏散走道的有效通行宽度。内部腔体尺寸按照常规手提式干粉灭火器的瓶身直径、高度预留余量，既保证器材放置稳定，也不会因余量过大造成箱体材料浪费。门板边缘做折边包边处理，既提升薄板结构的整体刚性，减少长期使用后的门板变形量，也能消除锐边避免取放器材时划伤操作人员。箱体顶部与底部的折边结构进一步强化整体抗形变能力，即便受到轻度外力撞击也能维持腔体形态，保护内部灭火器的压力表、瓶头阀等精密部件不受损。

　　这类箱体的应用场景覆盖极广，从工业厂房的设备区通道、仓储物流库区的立柱旁，到商业建筑的疏散楼梯口、办公场所的走廊墙面，都需要按照消防规范配置对应数量的该类收纳设施，建模时除了保证外观尺寸与实物一致，更要重点还原门板开合间隙、安装孔位、散热槽布局这些直接影响现场安装与使用的细节，确保后续出图加工或场景布置时能够直接匹配现场施工要求。
