矩形散热风扇防护通风格栅结构

　　该格栅主要用于轴流散热风扇的外侧防护，常见于机柜、工控机箱、电源柜体、设备罩壳以及小型风冷机组的进排风口位置。它一方面限制手指或异物直接接触高速旋转的扇叶，降低机械伤害风险；另一方面通过规则开孔维持足够的空气流通面积，避免因遮挡过大造成风阻升高、散热效率下降。在实际设备布局中，这类构件通常紧贴风扇安装面布置，既可以独立固定在柜体面板外侧，也可与风扇支架、滤网组件组合使用，形成防护、导流与防尘的复合结构。

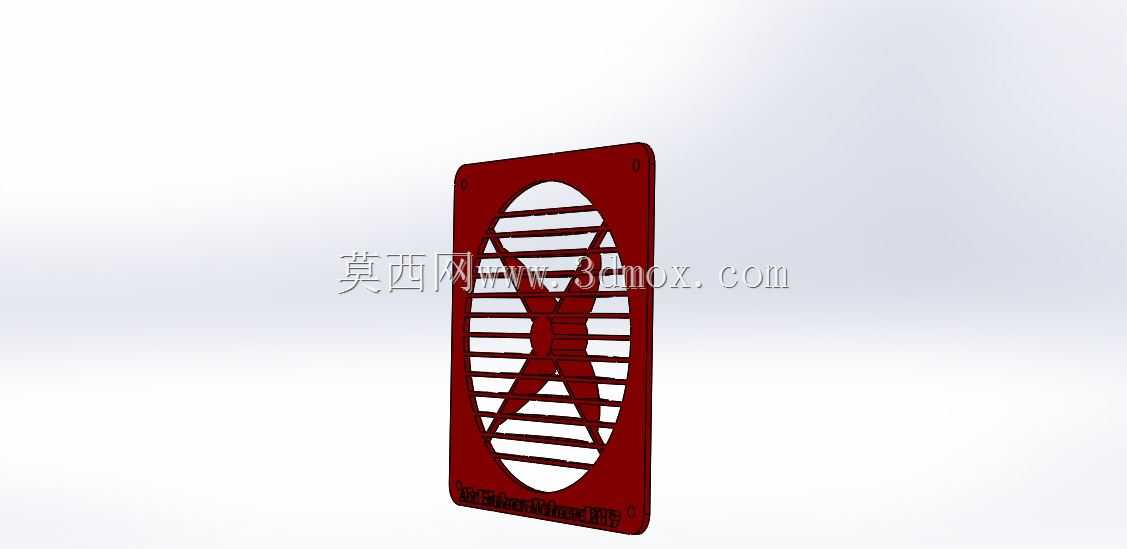

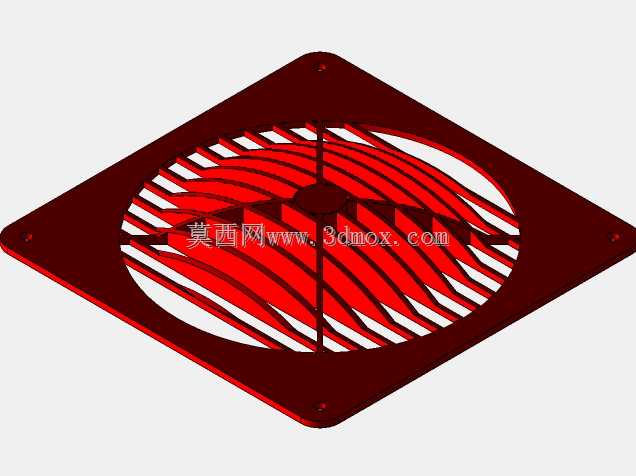

　　从结构形式看，模型采用矩形外框配合中部交叉加强筋的方案，整体轮廓与常见方形风扇安装边界相匹配。外框承担安装定位和边缘刚度作用，筋条之间形成连续通风通道；中部交叉区域在不显著遮挡气流的前提下，提高了板面抗变形能力，使薄板件在受力按压或长期振动工况下不易出现明显凹陷。格栅条走向结合了竖向与斜向布置，开孔分布相对均匀，能够在保证通透率的同时形成较稳定的支撑网格。

　　设计这类零件时，需要优先核对风扇外径、安装孔距、面板开孔尺寸以及与扇叶的安全间隙。若格栅过于贴近扇叶，应重点校核筋条高度和投影位置，避免与叶尖轨迹发生干涉；若用于高速风扇或振动较大的设备，则应适当提高边框宽度、筋条厚度或增加安装孔数量，以改善连接可靠性。对于钣金成型方案，还要考虑条缝宽度、边角圆角、冲压脱模方向以及表面喷涂后的尺寸变化；对于塑料注塑方案，则需关注壁厚均匀性、浇口位置和翘曲控制。

　　该模型的外形边界可直接用于设备面板开孔校核和装配干涉检查。在整机布置阶段，工程师可将其与风扇、柜体门板、过滤棉、压框等部件进行组合装配，评估进出风方向、维护拆卸顺序以及螺钉固定空间。中部交叉筋的位置也适合作为品牌标识或警示标签的预留区域，但在实际改型时应控制标识凸起高度，避免产生异常风噪或影响气流组织。

　　在散热系统匹配中，格栅并非单纯装饰件，其开孔率、筋条厚度和入射角度都会影响风压损失。若设备对噪声敏感，可在该结构基础上调整条缝边缘圆角或增加导流斜面，使气流进入扇叶前更加平顺；若使用环境存在纤维、粉尘或昆虫侵入问题，则可在格栅内侧加装可拆洗滤网，并通过边框压边结构实现快速维护。通过三维模型进行前期装配验证，能够提前发现孔位偏差、贴合间隙不足、拆装工具干涉等工程问题，从而减少样机阶段的反复修改。
