立式自动包装设备整机结构三维设计

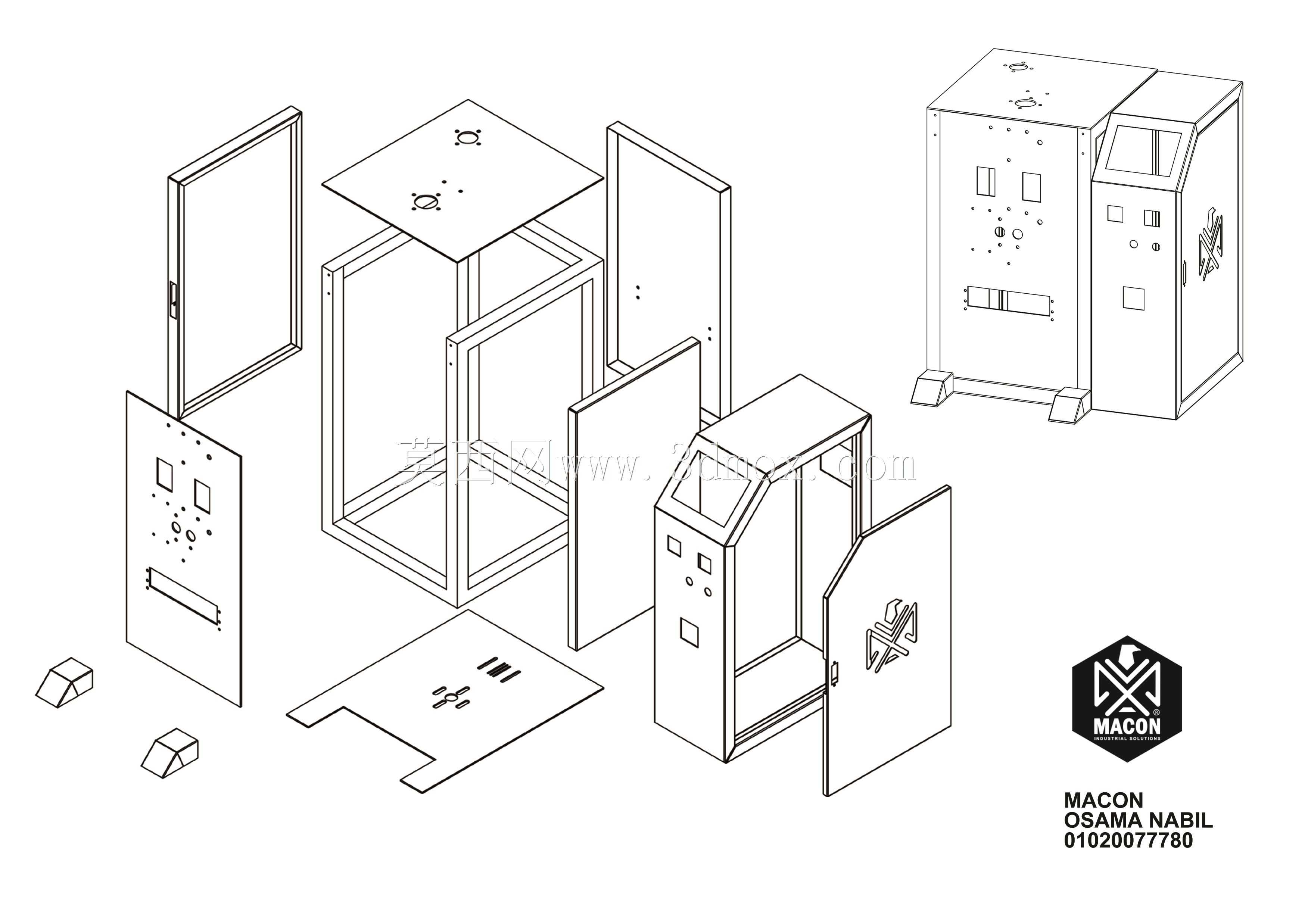

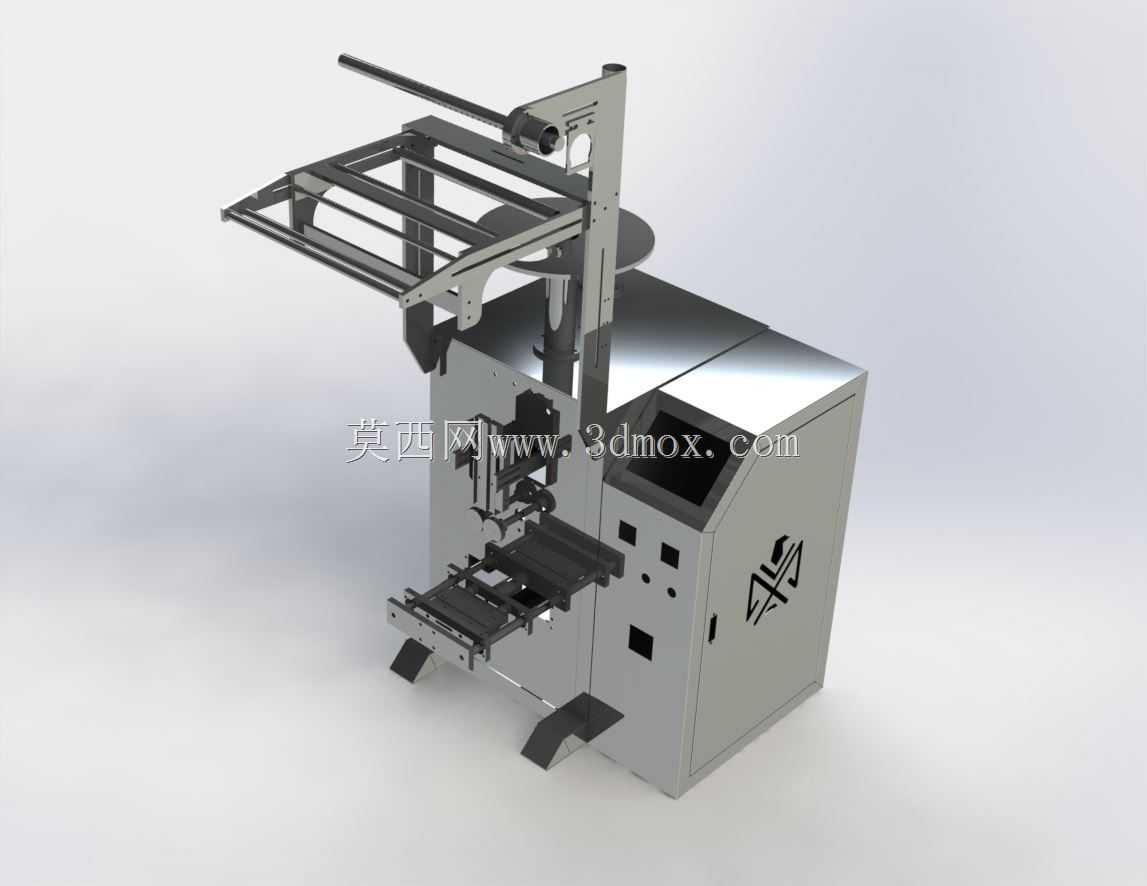

　　这套立式包装设备的结构设计，主要面向食品、日化、小五金配件等行业的小规格袋装产品生产场景，可适配颗粒、粉剂、小块状等多种形态物料的袋装封装作业，能直接对接前端物料计量出料机构，完成从包装膜牵引、成型、物料装填到封口裁切的全流程连续作业，适配多数中小规模生产车间的袋装产品产线布局需求。从结构布局来看，设备采用下置柜体承载动力与控制组件、上置执行机构的排布方式，底部柜体预留了控制元件、驱动电机的安装空间，柜体底部设置可调支撑脚，可适配车间地面不平整的安装场景，整机安装占地宽度约1.2米、深度约0.9米，高度约1.8米，无需额外开挖地基，放置在硬化水平地面即可完成固定调试，对接产线时仅需预留前后各0.6米的操作维护空间即可满足日常换膜、

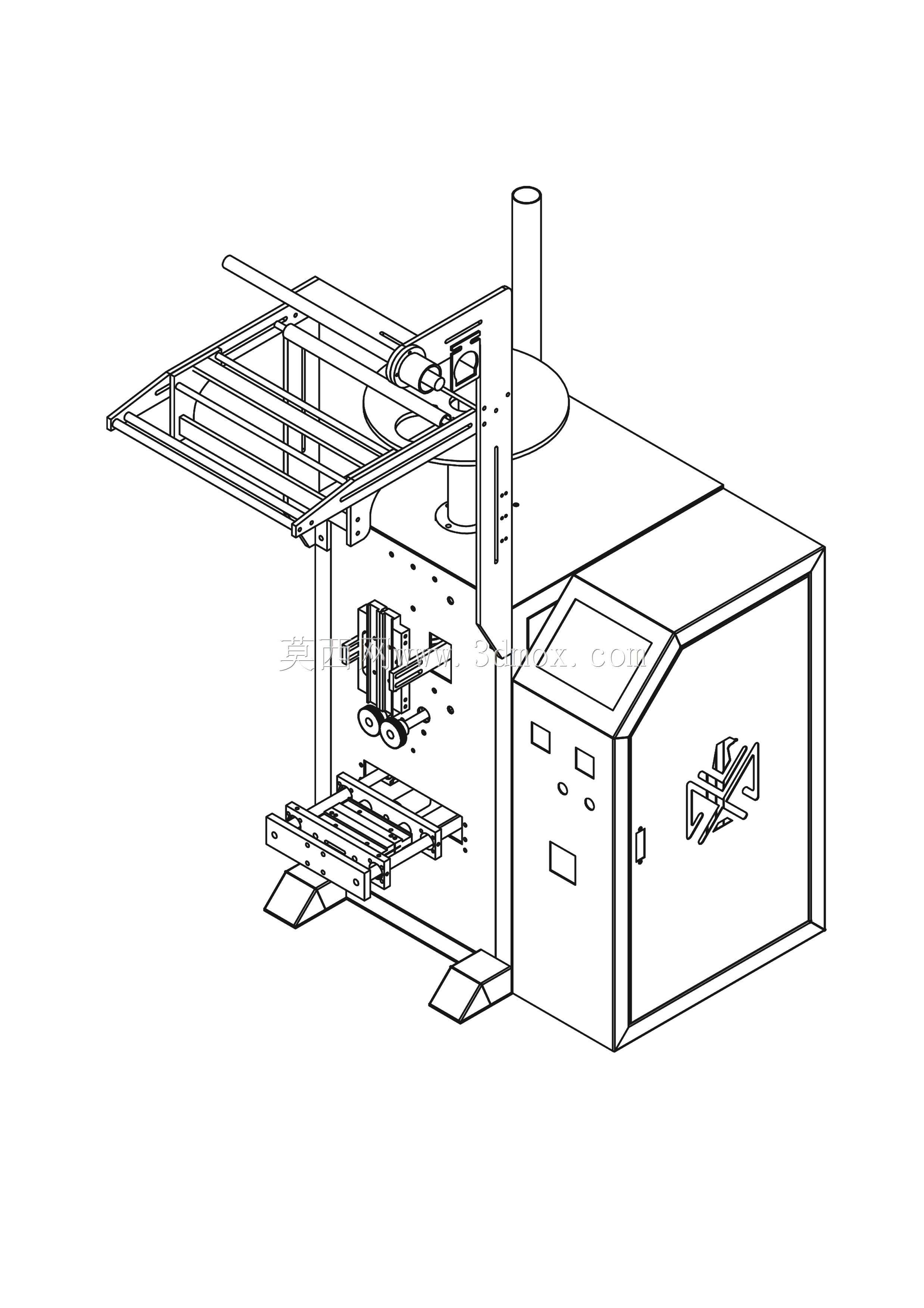

　　调试、清场的作业需求。上置执行机构部分，最上方的悬臂式放膜架可适配宽度300mm以内的卷装包装膜，膜卷安装轴采用快拆结构设计，换膜时无需额外工具即可完成膜卷装卸，走膜路径上设置多组导向辊与张力调节组件，可在设备高速运行时保持包装膜张力恒定，避免出现膜面偏移、拉伸变形的问题，保证袋型规整。成型器采用翻领式结构设计，可将平幅包装膜逐步弯折成筒状，配合纵向封合机构完成袋筒的纵向封边，纵向封轮采用恒压弹簧施压结构，可适配不同厚度的复合包装膜，避免封边压力过大导致膜面烫穿、或是压力不足导致封边漏料的问题。横向封切机构设置在成型器下方，采用上下对合的热封刀结构，可同时完成上一个包装袋的顶封、下一个包装袋的底封以及中间裁切动作，

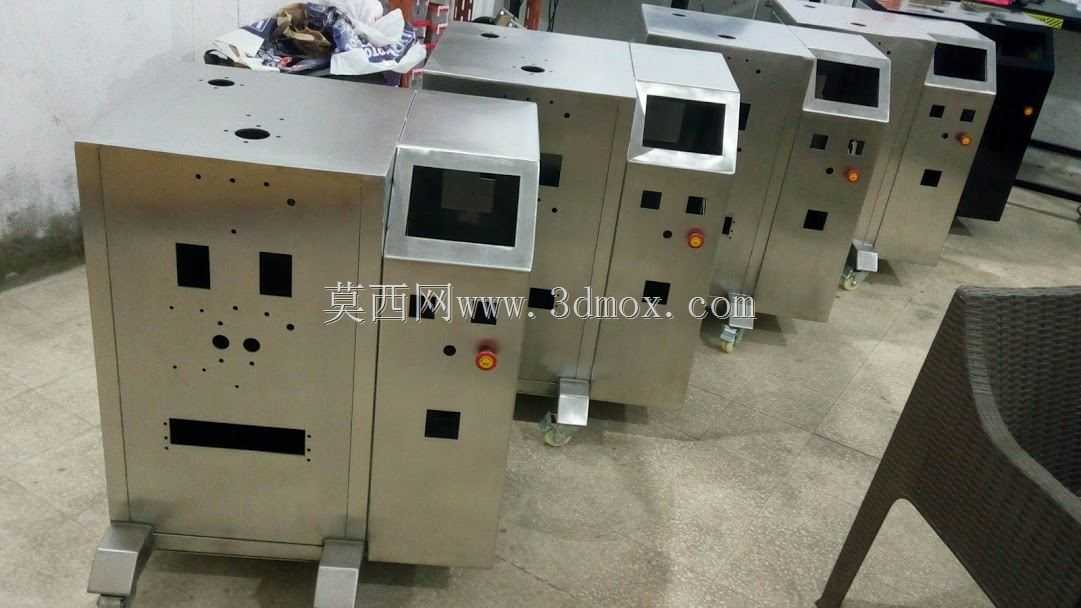

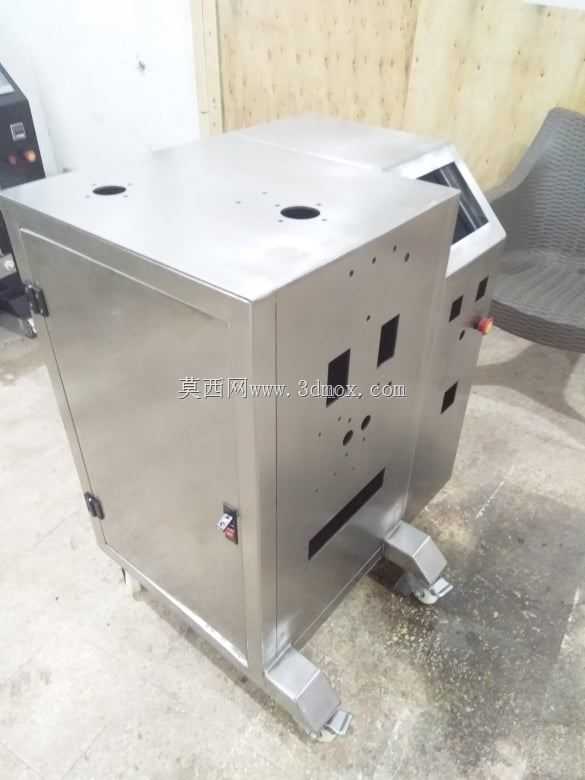

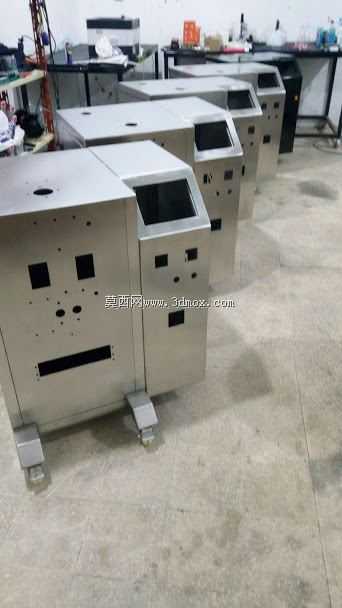

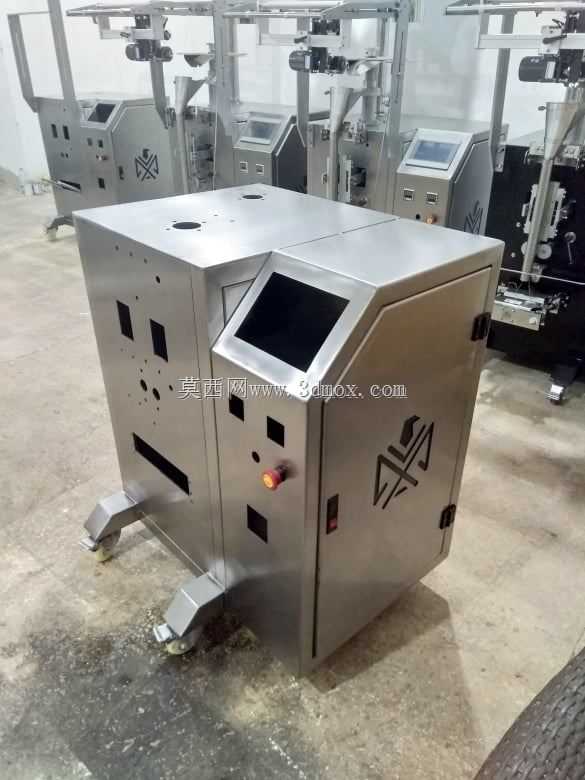

　　封刀温度可独立调控，适配不同熔点的包装膜材质。设备前侧设置的出料导槽可将封装完成的成品袋直接导出至下方接料输送带或是成品料箱，无需额外人工接料。整个机架采用方管焊接框架搭配不锈钢蒙皮结构，兼顾结构刚性与卫生清洁需求，接触物料与包装膜的部位均采用圆角过渡设计，无清洁死角，可满足食品类生产场景的卫生要求。设计过程中对各运动部件的运动行程做了充分的干涉校验，走膜、封切、送料各动作的时序匹配经过反复模拟验证，可保证运行过程中各组件无运动碰撞，运行节拍稳定，常规工况下每分钟可完成30-60袋的封装作业，可根据物料特性与袋型尺寸调整运行参数，适配不同规格的产品生产需求。
