立式包装机专用锥形料斗结构设计

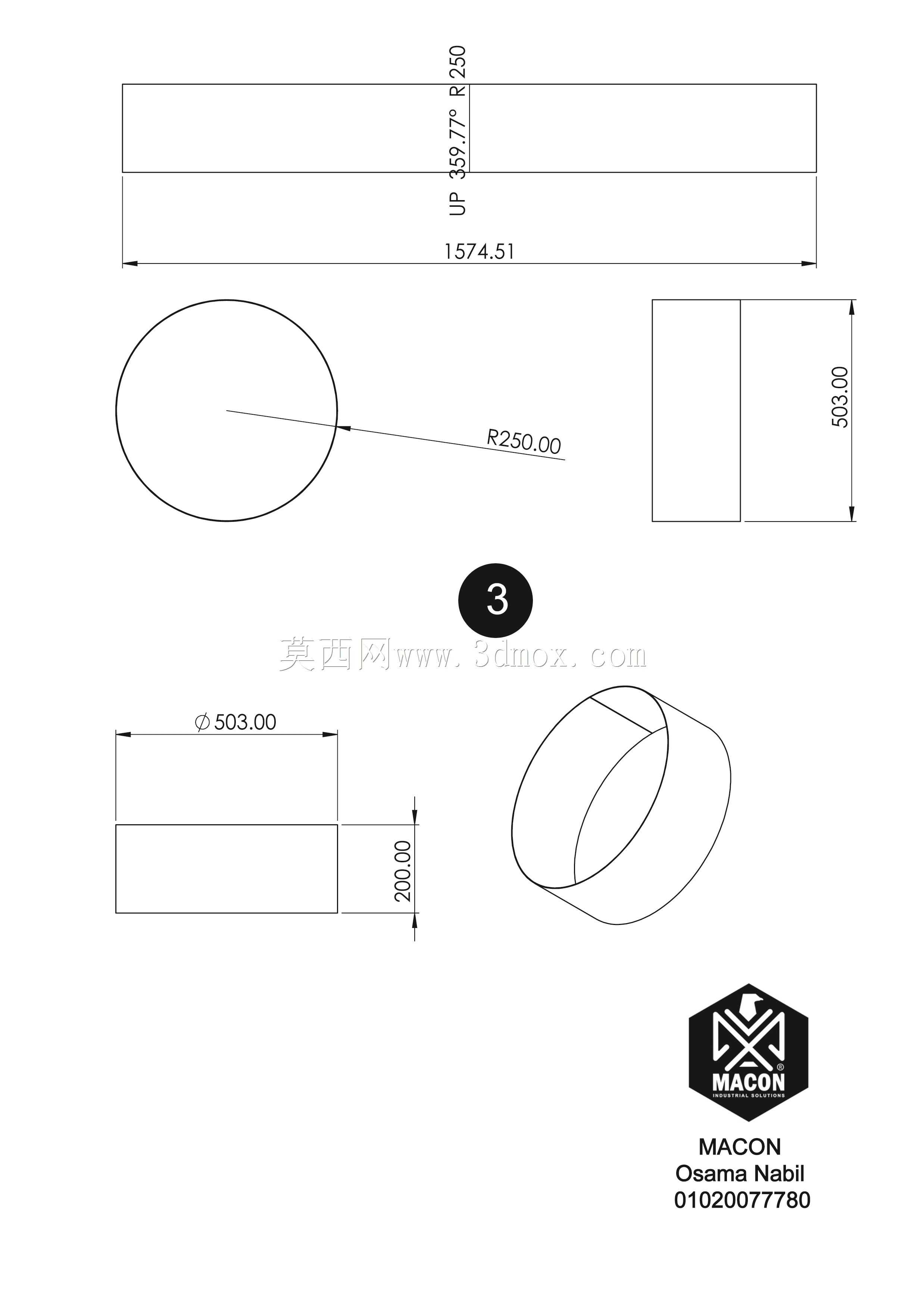

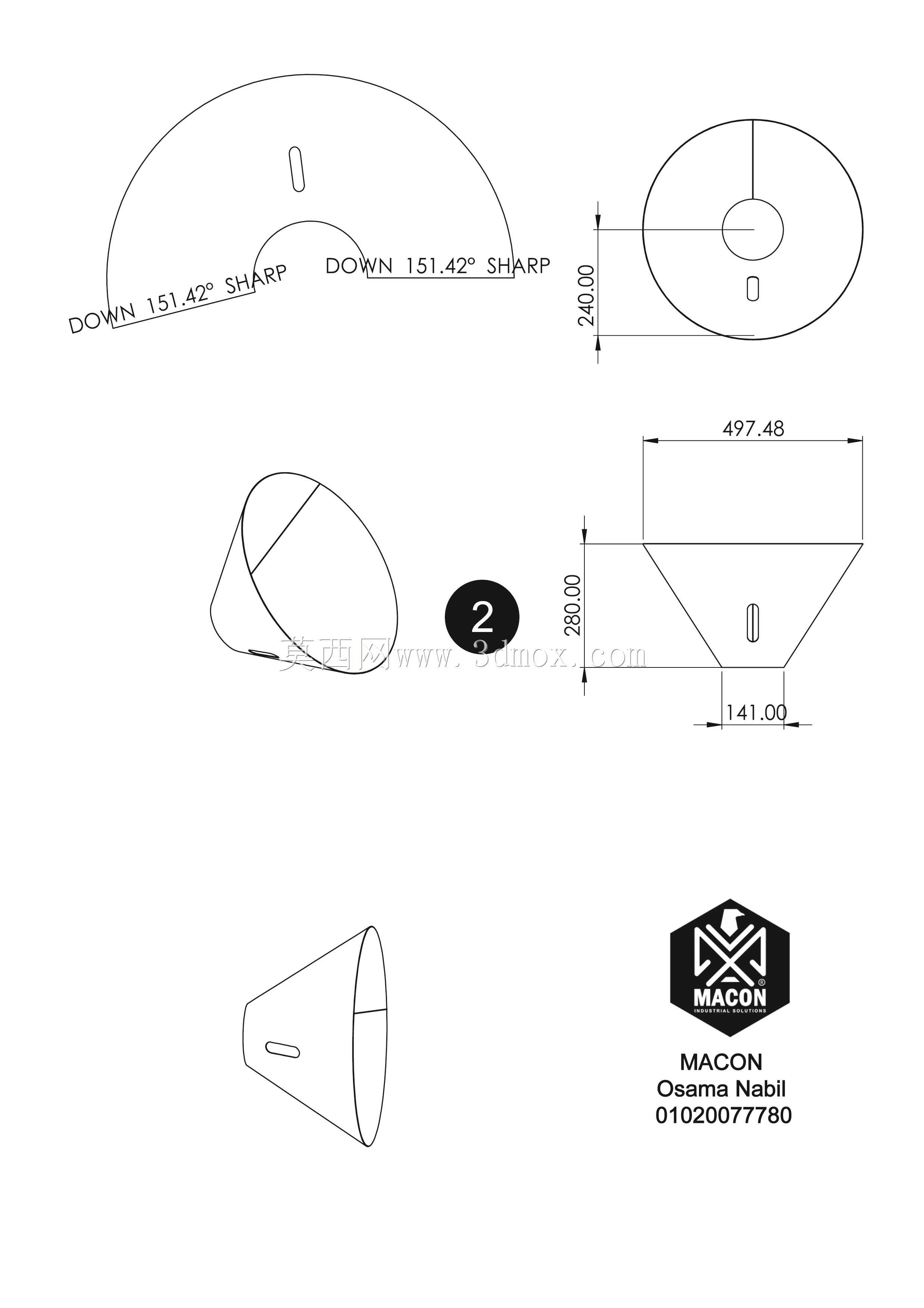

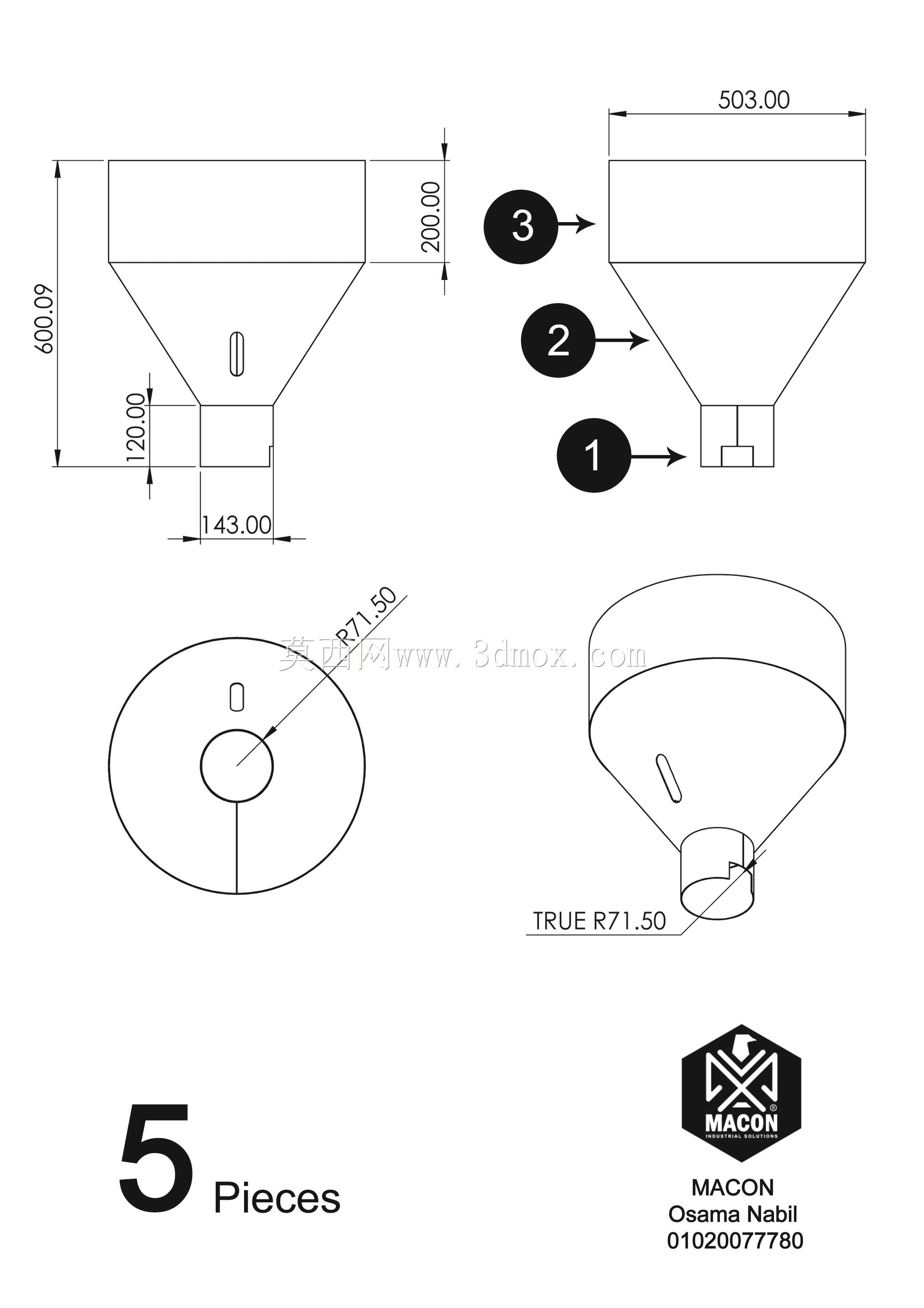

　　该锥形料斗主要用于立式包装设备的物料暂存与导向下料环节，常见于颗粒、粉体及小块状物料的自动包装生产线。设备运行时，物料先进入上部直筒段形成稳定料柱，再经下部锥段逐步收缩，最终由底部出料口导入计量或制袋机构，从而保证包装过程中料流连续、冲量稳定。上部圆柱腔体可在有限安装高度内提供较大储料容积，减少上游供料频率波动对包装节拍的影响；下部锥面则承担整流与导流作用，使物料在向中心汇集时减少架桥、偏析和突然塌料。锥壁开设的长形孔可用于料位检测、破拱气嘴安装或观察窗固定，便于在实际产线中根据物料特性增加辅助装置；底部短直段用于与后续接料口、闸门或计量螺杆对接，其同轴度直接影响下料精度与密封效果。从结构设计角度看，料斗外形由大直径圆筒、

　　过渡锥段和小直径出料嘴组成，整体回转特征明确，适合采用钣金卷制、焊接或整体拉伸成型。建模时需重点控制锥段角度、筒锥过渡圆角、出料口直径以及侧壁开孔位置。锥角不能过陡，否则整体高度增加并抬高安装重心；也不能过缓，否则流动性差的物料容易滞留。筒壁厚度需结合物料磨琢性、料柱压力和清洗要求确定，边缘应预留法兰或翻边结构，以便与机架、上盖及夹紧装置连接。安装边界方面，上部外径决定料斗在包装机横梁或储料支架上的占位，底部出料嘴位置则需与下方成型器、称量斗或投料口对中。设计时应校核料斗总高与设备内部净空，避免与横封机构、拉膜机构及护罩发生干涉；同时要考虑可拆卸性，使料斗能够快速清理、换料和维护。对于易飞扬物料，可在上口增加盖板或除尘接口；对于流动性差的物料，可在锥段外部预留振动器安装位。该结构兼顾容积、下料稳定性和装配便利性，能够为立式包装机的料路布置提供可靠的三维设计依据。
