倾斜式翻砂作业输送设备结构设计

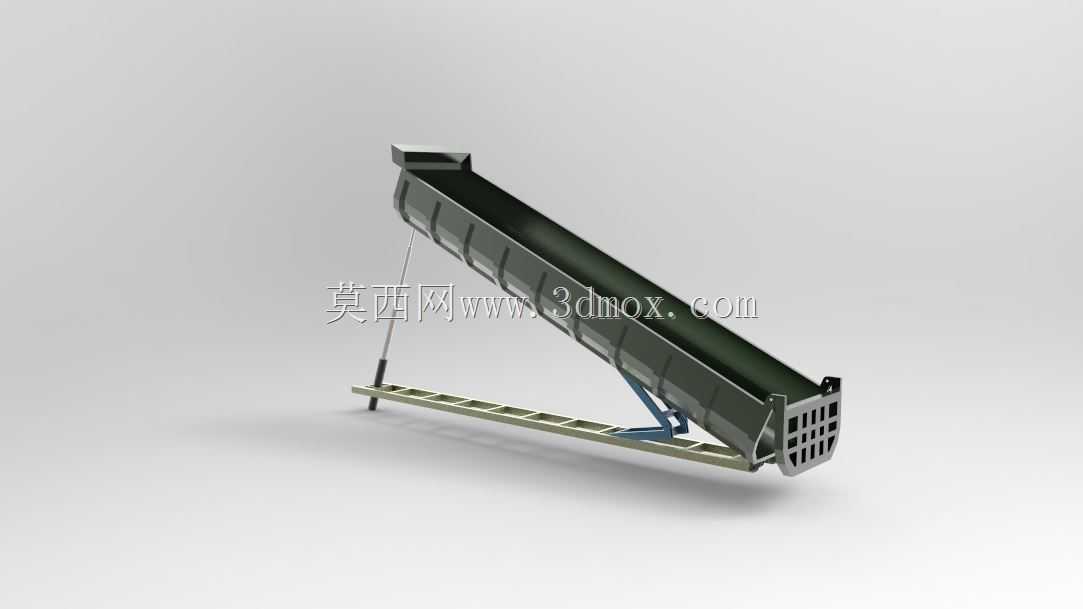

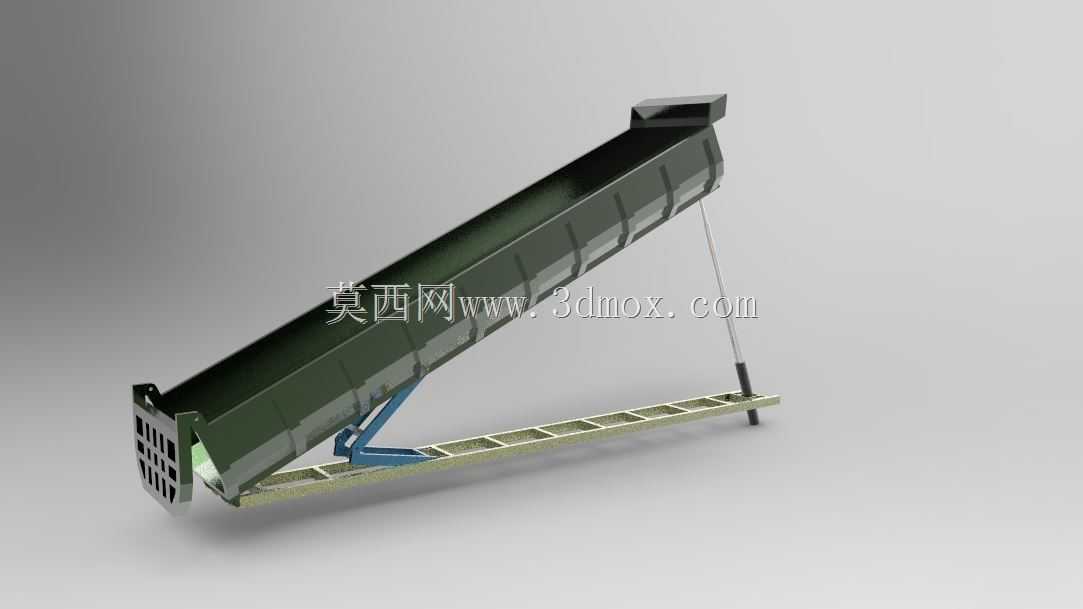

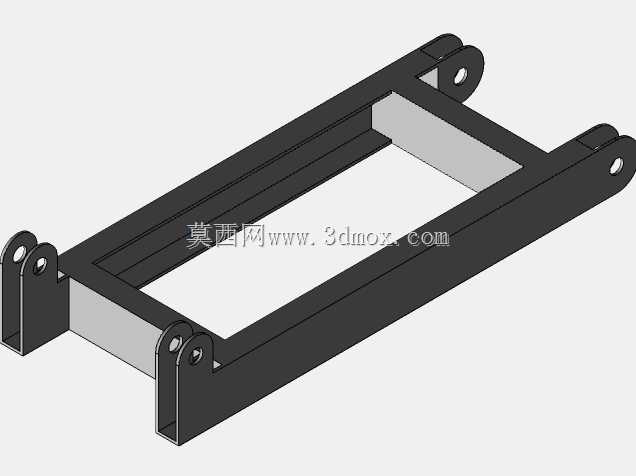

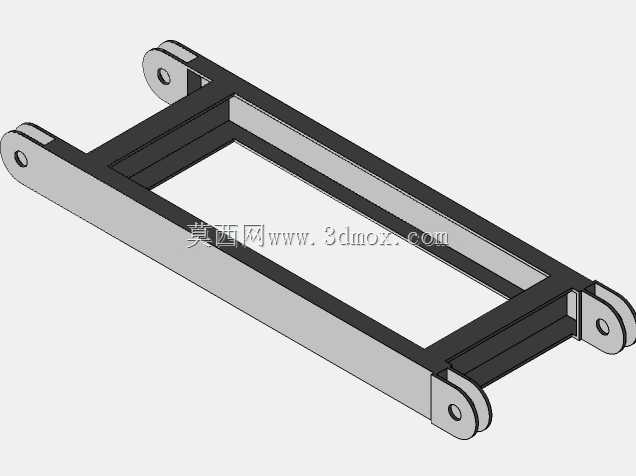

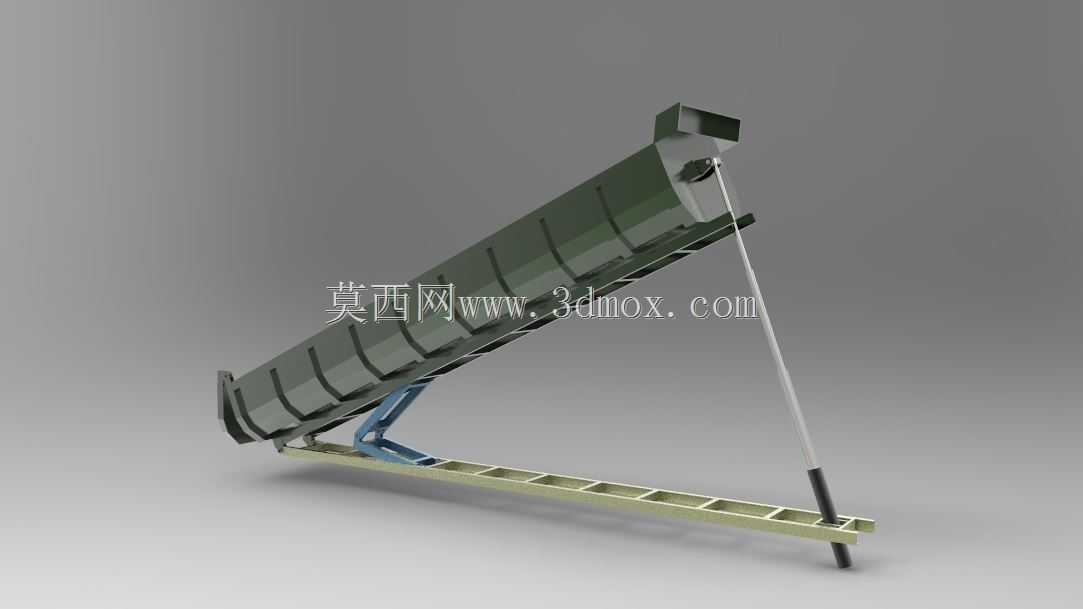

　　在砂型铸造生产车间的砂处理工段，这类倾斜布置的翻砂设备承担着型砂转运、翻卸以及旧砂回收输送的核心作业任务，衔接混砂工位与造型工位的物料流转，也可配合落砂设备完成旧砂的初步输送归集，是中小型铸造生产线砂处理环节的关键配套设备。从结构设计逻辑来看，设备整体采用长槽型输送主体搭配倾斜支撑的布局，槽体内部设置连续推送结构，可沿倾斜角度将进入进料端的型砂稳定输送至高位出料端，完成砂料的抬升与翻卸动作；底部的桁架式支撑底座采用分段焊接结构，既保证了长跨度槽体的支撑刚性，也预留了现场安装时的地脚固定点位，可适配不同车间地面的安装找平需求。支撑结构处设置的液压支撑组件，可在设备安装调试阶段对槽体倾斜角度进行小范围微调，匹配不同生产线的高差衔接要求，

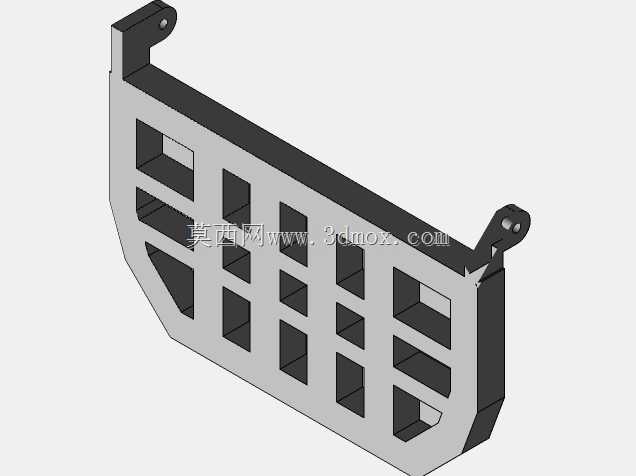

　　避免因进出料位差不匹配导致的砂料撒漏、输送卡顿问题。设备的外形尺寸经过适配常规铸造车间的工位布局设计，整体长度、宽度与抬升高度可覆盖多数中小型造型线的砂料输送高差需求，单小时处理量可匹配常规混砂设备的出料效率，设备自重可保证满负荷输送砂料时的运行稳定性，无需额外加装过多的配重固定结构。从实际作业特性来看，槽体的密封式结构设计可减少输送过程中砂料的扬尘外溢，改善车间作业环境，槽体内壁的耐磨衬板结构可降低型砂冲刷带来的壳体磨损，延长设备的连续运行周期；出料端的导流结构可控制砂料的下落轨迹，精准对接后续造型设备的进料口，减少砂料的散落浪费。设计过程中重点考量了铸造车间多粉尘、高磨蚀的作业环境，所有转动部位均设置密封防护结构，

　　避免砂粒进入转动副造成异常磨损，支撑结构的受力点经过载荷校核，可承受满负荷砂料输送时的交变载荷，减少长期运行后的结构变形风险。这类设备的三维建模过程中，需要重点验证槽体倾斜角度与砂料输送速度的匹配关系，避免角度过大导致砂料下滑返流，同时校核支撑底座的载荷分布，保证各支撑点受力均匀，避免现场安装后出现局部应力集中导致的结构开焊、变形问题，为后续的工程出图、生产制造提供准确的三维数据支撑。
