起重作业用滑轮式吊钩组结构设计

　　该吊钩组主要面向车间天车、门式起重机及小型工程吊装场景，作为钢丝绳末端与被吊载荷之间的核心传力构件，承担载荷转向、承载与吊挂连接功能。实际使用中，上部夹板直接穿绕钢丝绳并通过内置滑轮改变绳向，下部钩体挂接吊环、吊带或工件吊点，整套构件随起升机构完成垂直提升与短距离移位。

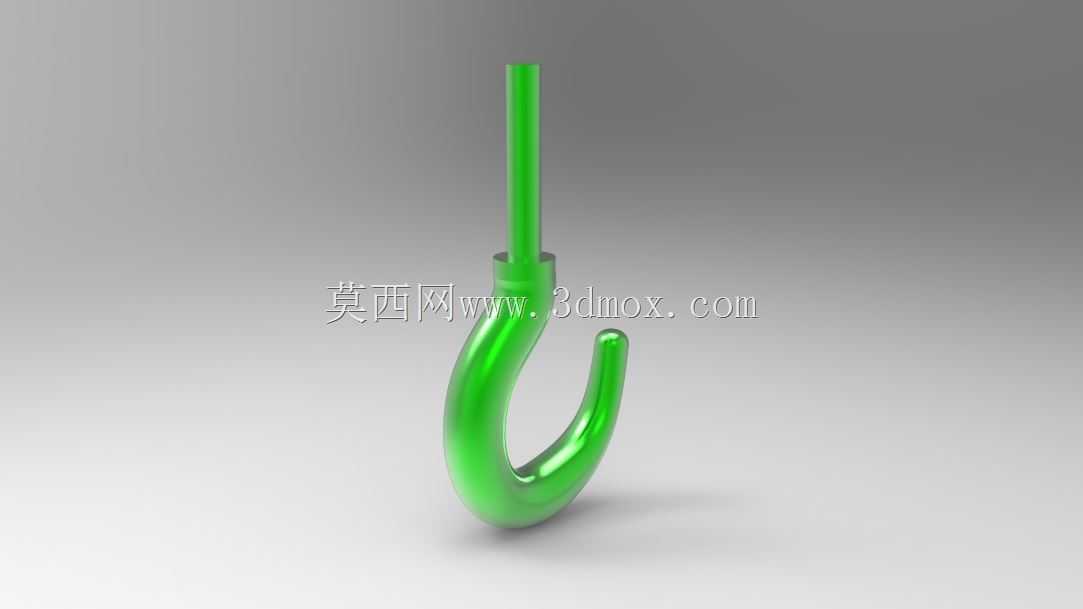

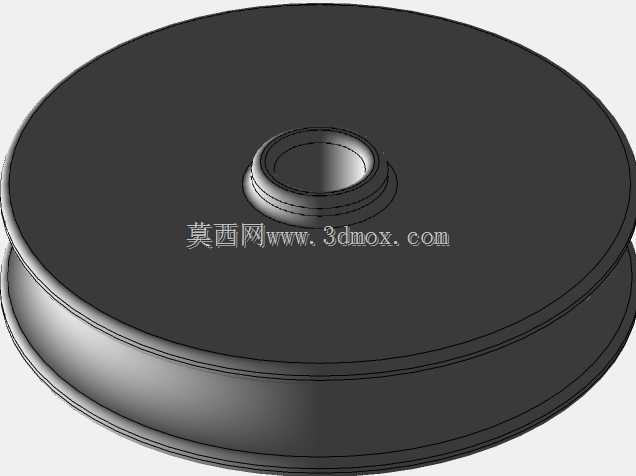

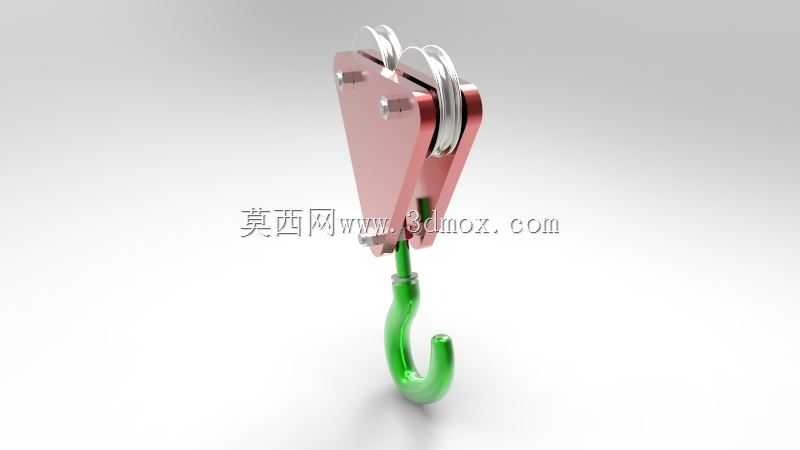

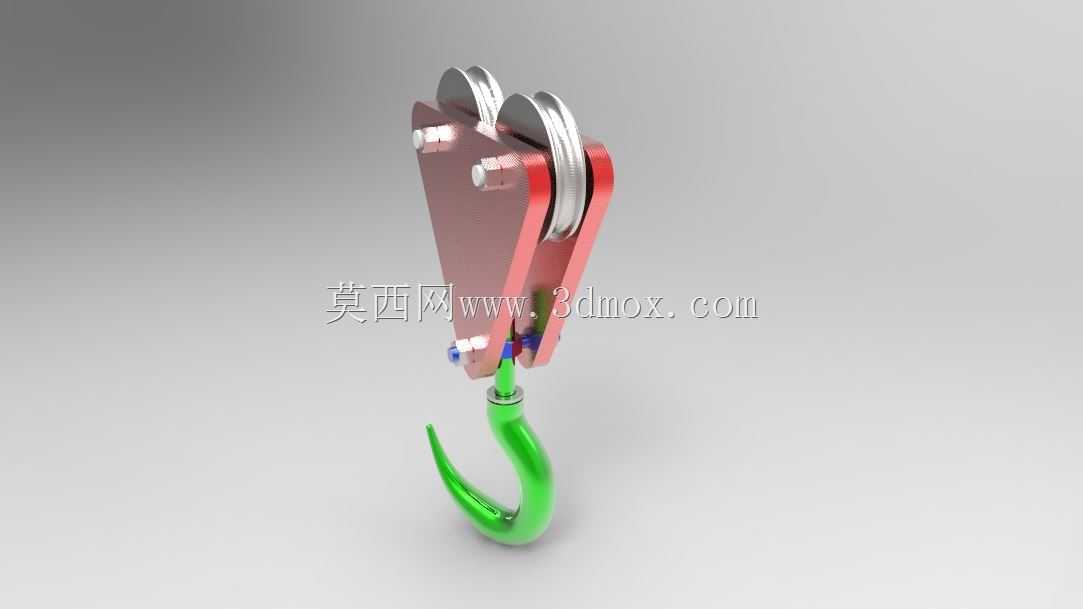

　　从结构组成看，模型采用三角形夹板布局，两块对称侧板夹持中部滑轮，销轴贯穿夹板与滑轮内孔，形成稳定的回转支撑；滑轮外缘设置绳槽，可约束钢丝绳走向，避免跳绳、乱绳并降低绳体磨损。下部钩体为弯勾成型结构，钩尖向内收拢，钩颈与夹板下端铰接，使吊钩在载荷摆动时可自适应偏转，减少附加弯矩对绳系和横梁的冲击。

　　设计思路上优先保证传力路径清晰：钢丝绳拉力经滑轮、销轴传递至两侧夹板，再汇合至下部钩体，整体受力以拉压和剪切为主，避免局部出现大的悬臂弯矩。三角形夹板外形在控制整体高度的同时，为滑轮提供足够包角，有利于钢丝绳平稳缠绕；夹板外侧的紧固结构用于锁定销轴位置，防止工作中销轴窜出，也便于后期拆检滑轮和更换轴承衬套。

　　安装边界方面，上部需预留钢丝绳穿入和摆动空间，滑轮直径与绳槽半径应匹配所选钢丝绳规格，绳槽过窄会加剧钢丝挤压，过宽则易造成钢丝绳压扁跑偏。两侧夹板外侧要留出扳手操作空间，以满足销轴拆装和日常检查需求；下部钩头转动范围内不应与夹板、护板或钢丝绳干涉，钩口尺寸需适配常用卸扣和吊环，保证挂取顺畅。

　　选型时需结合额定起重量、钢丝绳直径和起升高度确定滑轮倍率与钩体开口尺寸。滑轮中心到钩底的高度直接影响有效起升行程，在低矮厂房或受限空间作业时应重点核算；钩颈铰接处的配合间隙既要保证转动灵活，也要控制横向晃动，避免载荷在起制动过程中产生过大摆动。该结构整体简洁，承载明确，适用于中小吨位常规吊装工况，也可作为起重吊具模块化设计的基础参考。
