手摇立式万向传动调节机构

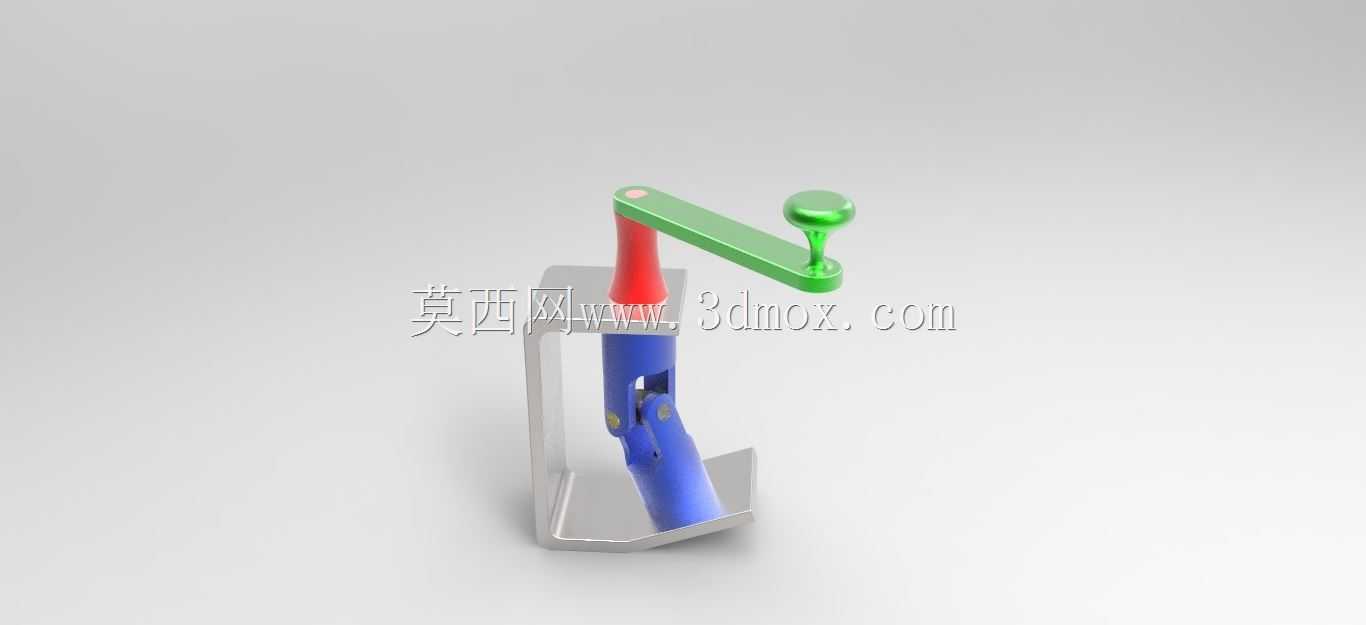

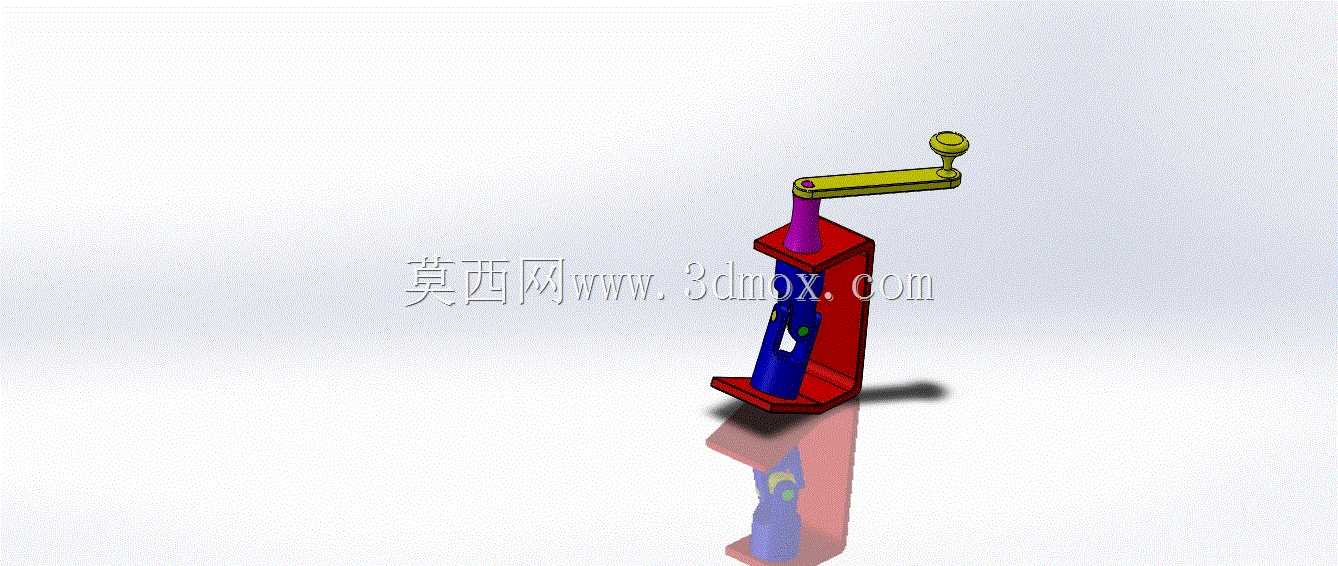

　　该万向传动调节机构主要面向小行程直线位移调节的工装场景设计，常见于小型试验台架工装、轻工设备进给调节、教学演示教具等需要手动微调直线位移的工位，可在无动力气源、电源的作业场景下完成精准的位移输出，适配对调节速度要求不高、但需要稳定自锁性能的手动调节工位。从结构设计逻辑来看，整体采用立式L型安装基座作为承载主体，基座底部预留平直安装面，可通过螺栓紧固在设备台面或工装基板上，安装边界紧凑，不会占用过多台架布局空间，基座立面设置导向槽道，为内部传动杆件提供直线运动的导向约束，避免传动过程中出现径向窜动。手摇输入段采用带防滑握柄的摇臂结构，摇臂与输入轴通过销轴刚性连接，摇臂转动时的输入扭矩通过万向节结构传递至内部的传动螺杆，

　　万向节的设置可补偿输入轴与传动螺杆之间的小角度同轴度误差，降低零件加工时的同轴度精度要求，同时抵消手摇操作时的偏摆力矩，避免螺杆出现卡滞、磨损加剧的问题。传动段采用滑动螺旋副结构，配合立式基座的导向约束，可将摇臂输入的旋转运动转换为竖直方向的直线位移输出，螺旋副本身具备自锁特性，当停止摇臂转动时，输出端可自动锁止在当前调节位置，无需额外增加锁止构件，简化整体结构的同时提升了调节后的位置稳定性。输出端设置可更换的连接端头，可根据实际使用需求适配不同的执行接头，比如压头、夹具连接座、检测探头安装座等，拓展机构的适用场景。从安装适配性来看，整体结构的外露运动件均做了圆角处理，避免手摇操作时出现剐蹭风险，基座的安装孔位采用长圆孔设计，

　　可在安装时微调固定位置，降低台架加工的孔位精度要求，适配更多现有工装的改造升级需求。设计过程中重点考虑了手动操作的力臂匹配，摇臂长度经过力矩核算，常规成年操作人员单手即可完成全行程调节，无需借助额外加力工具，操作手感顺畅，无空程回程差，调节精度可满足多数工装微调的使用需求。
