可旋转式机用台虎钳结构设计

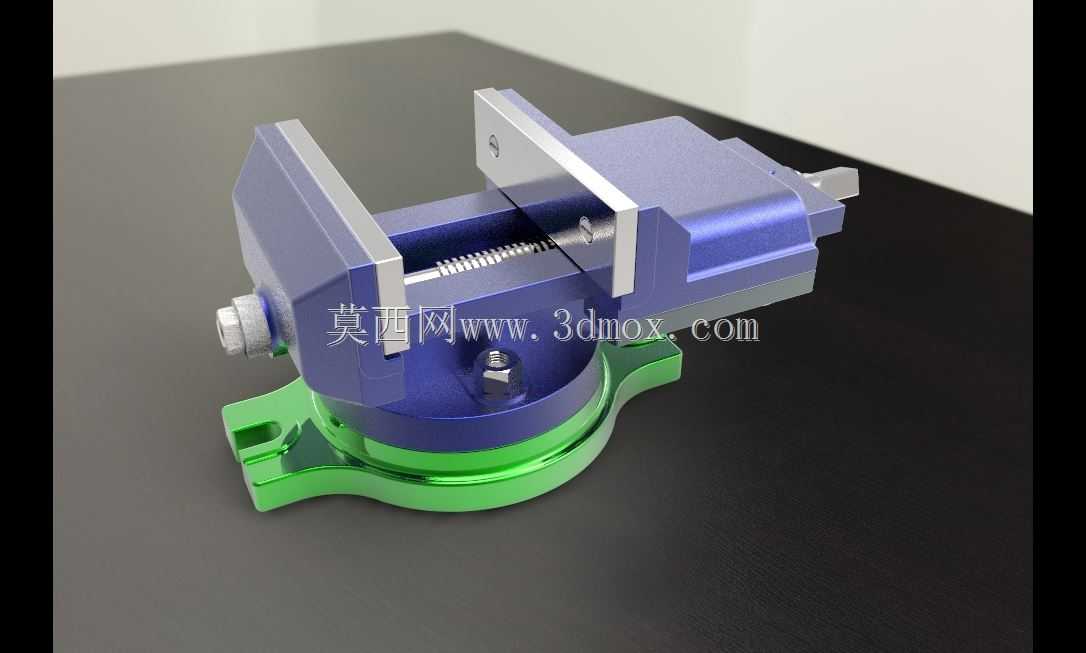

　　这套可旋转式机用虎钳主要面向钳工修配、铣床辅助装夹、钻孔工位以及检测平台上的中小型零件固定需求。与固定式平口钳相比，其底座增加了回转支承结构，操作人员松开锁紧手柄后即可带动上部钳身绕竖直轴线转动，从而在不重新拆卸工件的情况下调整加工面朝向，这对于多面划线、斜孔加工以及多角度修配尤为实用。上部钳体采用经典丝杠进给方案，活动钳身沿固定导轨滑动，钳口闭合过程中受力路径清晰，丝杠主要承受轴向拉力，导轨面承担倾覆力矩与侧向载荷。为保证长期使用后的夹持稳定性，固定钳身与活动钳身的配合面需要控制合理间隙，既不能因间隙过大造成夹持上翘，也不能因配合过紧导致手动进给卡滞。钳口板采用可更换形式，表面加工有交叉齿纹以增大摩擦力，

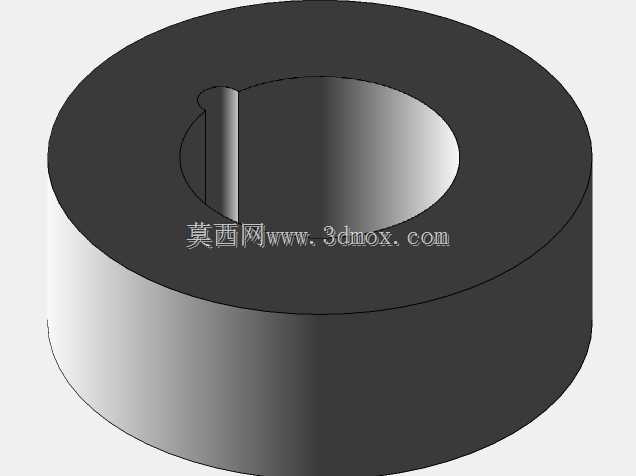

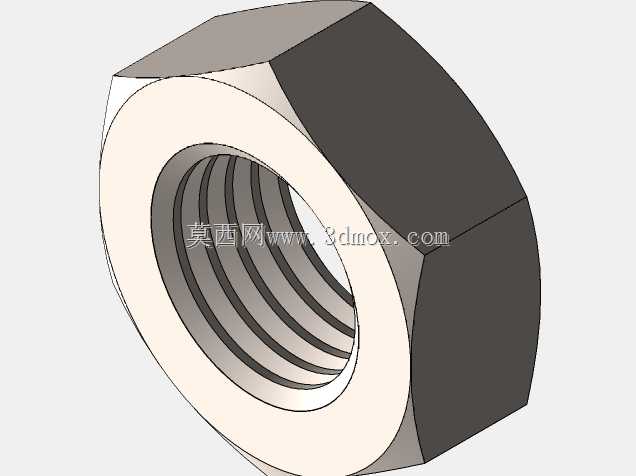

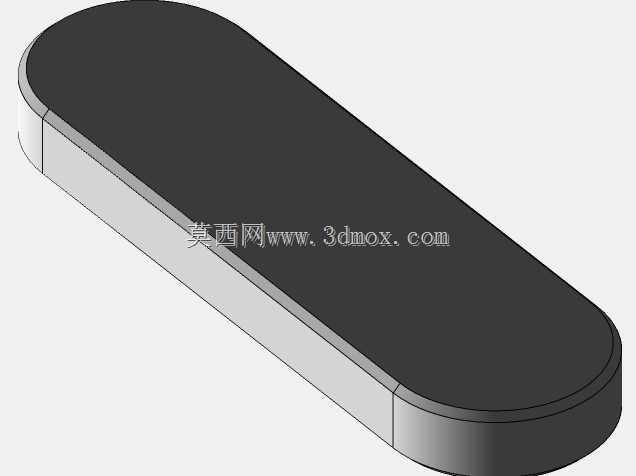

　　当夹持有色金属或已加工表面时，也可换装软钳口或铜质护片，避免压伤工件基准面。底座部分设计为带安装孔的圆盘结构，两侧延伸出凸耳，便于通过T型螺栓压紧在机床工作台上；回转刻度可辅助操作者快速设定常用角度，锁紧机构则在角度确定后将上下盘牢固锁死，减少铣削或敲击过程中的微转动。从结构建模角度看，丝杠、螺母、开口垫圈、锁紧手柄和固定螺栓构成了主要装配约束链，活动钳身与导轨之间应保留符合实际工况的滑动配合关系，而不是简单绑定为一体。整体外形需要兼顾钳口开度、喉深与底座回转半径，安装边界尤其要注意：底座凸耳孔位决定了工作台T型槽的适配范围，钳身最大张开尺寸影响可容纳工件宽度，手柄回转空间则关系到操作时是否与机床护罩或相邻夹具发生干涉。

　　在三维装配验证中，应重点检查丝杠全行程内活动钳身是否平顺、钳口闭合后是否平行、旋转底座锁紧时是否出现局部翘起，以及手柄在极限位置是否与工作台面干涉。该结构没有采用复杂的液压或气动增力装置，而是依靠普通梯形丝杠获得可靠的机械增益，优点是成本低、维护简单、对工作环境不敏感，适合作为车间通用工装长期使用。对于需要频繁变换工件角度的修配和单件小批量加工场景，这种带旋转底座的虎钳能够减少二次找正时间，同时保持足够的刚性；在重载铣削场合，则应配合底座锁紧和辅助压板使用，以降低振动对夹持精度的影响。
