空气动力流场可视化仿真结构展示

项目分类:传感器 发布时间:2022-03-16 ID:582186
  • 空气动力流场可视化仿真结构展示
  • 空气动力流场可视化仿真结构展示
  • 空气动力流场可视化仿真结构展示
  • 空气动力流场可视化仿真结构展示
  • 空气动力流场可视化仿真结构展示

  该流场可视化结构围绕空气动力流的传播观测需求搭建,核心用于捕捉特定流场中气流经过双传感单元时的速度分布与扰动形态,为气动布局优化、传感点位布设提供直观的流场数据支撑。在实际工程场景中,这类结构常被嵌入风洞试验段、风道监测节点、小型飞行器气动校验平台,用来还原气流绕过障碍物时的涡旋生成、边界层分离与流速梯度变化,帮助结构工程师判断传感单元的安装位置是否处于气流稳定区,避免局部紊流干扰检测精度。

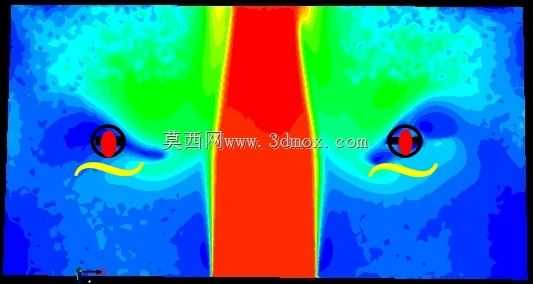

  从功能特性来看,结构中部预留了连续的主流道空间,两侧对称布置两个圆形传感安装位,安装位中心与主流道中心线保持固定间距,既保证气流能够无遮挡地流经传感检测面,又能同步采集对称位置的流场参数,对比单侧扰动带来的数据偏差。彩色云图覆盖的区域完整呈现了从中心高速流区向两侧低速区的过渡状态,红色核心区对应流速最高的主流束,向外依次过渡为绿色、青色、蓝色的低速紊流区,两个安装位周边的红色斑块直观显示了传感元件表面正对来流的高速接触区,周边的蓝色涡旋带则还原了气流绕流后形成的尾迹范围。

  设计思路上优先保证流场的对称性与观测完整性,整体外框采用矩形边界,左右两侧预留足够的流场扩展空间,避免边界壁面过早约束气流扩散,导致仿真结果与实际开放流场出现偏差。两个传感安装位采用嵌入式布局,安装面与流场基准面齐平,不会额外突出产生多余的扰流结构,保证采集到的流场数据贴近真实工况。主流道宽度与两侧安装位的中心距经过匹配,既让高速主流束完整覆盖两个安装位的检测范围,又不会让两侧尾迹涡旋相互干扰,便于独立分析每个点位的气流响应特性。

  外形尺寸与安装边界方面,整体观测区域采用规整矩形,长宽比例适配常规风洞观测窗与流体仿真显示界面,可直接嵌入标准试验台架的安装槽内。两侧安装位的孔径统一,适配通用规格的气流传感器,安装位背部预留走线空间,无需额外改造流场壁面即可完成传感器的固定与接线。结构上下边缘为平直安装面,可通过压条或螺栓直接固定在试验段侧壁,安装后整体与流道内壁齐平,不存在突出的台阶或缝隙,避免破坏原有流场的连续性。
