车辆轮速差检测装置结构设计

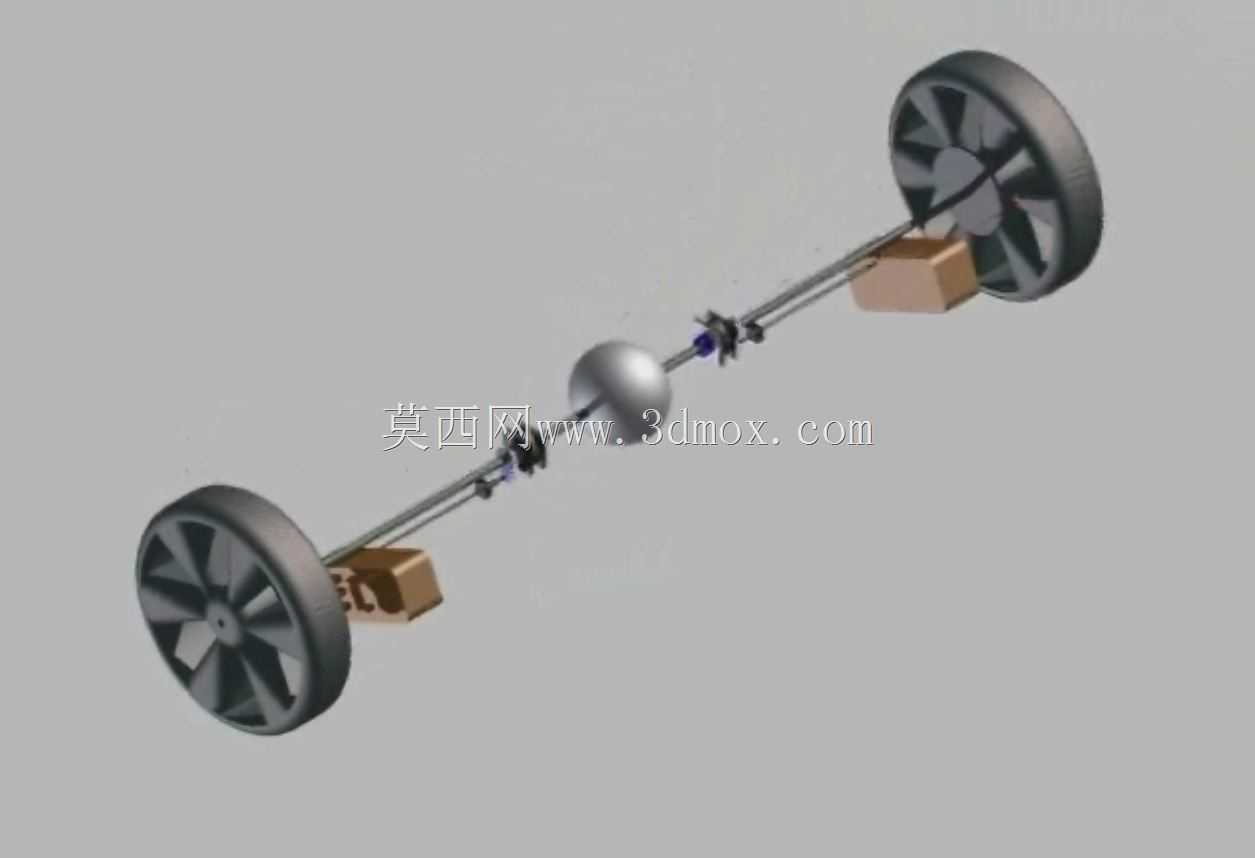

　　这套轮轴差检测结构的设计初衷，是解决道路车辆与越野车辆在复杂附着条件下的轮速差采集问题，为整车牵引力控制、差速锁介入逻辑提供直接的物理信号输入。整套结构沿两轮轴心连线布置，核心承载件为一根贯穿左右的刚性轴体，轴体两端直接对接轮组安装位，轮组采用多辐式轮毂造型，轮辋宽度与直径按照小型越野平台的轮端边界设定，轮心距轴端的安装面预留了轮毂轴承与制动盘的避让空间，可直接适配多数轻型越野底盘的轮端安装孔位。轴体中段设置球形铰接结构，该结构并非用于传递转向动力，而是允许左右轮轴在一定角度范围内产生相对偏摆，以此抵消越野路面颠簸带来的轴体附加弯矩，避免硬连接状态下轴体因冲击载荷发生弯曲变形。球形结构两侧对称布置信号采集模块，

　　模块通过卡箍式支座固定在轴体上，支座与轴体之间设置绝缘衬套，既可以防止轴体振动导致的紧固件松脱，也能隔绝底盘电气系统的信号干扰。采集模块的感应端正对轴体上的信号触发齿圈，齿圈随轴体同步转动，模块通过捕捉齿牙经过的频率差，直接输出左右轮的转速差值信号，无需额外在轮端布置多组传感器再通过整车控制器做差值运算，减少了信号传输延迟与运算误差。从安装边界来看，整套结构的总宽度由两轮轮距决定，轴体直径按照满载轴荷的扭转强度计算选定，中段球形结构的外径控制在轴体直径的2.5倍以内，不会与底盘下方的电池包、排气管路等部件发生运动干涉。模块的接线端采用侧向出线设计，线束沿轴体表面走线并通过扎带固定，预留的线束长度足够满足悬架跳动过程中的拉伸余量。

　　在实际应用场景中，这套结构既可以用于民用越野车辆的牵引力控制系统，也可用于特种作业车辆的差速状态监测，当车辆行驶在泥泞、冰雪等低附着路面时，左右轮出现转速差，该装置可快速捕捉差值并触发差速锁止动作，让动力始终传递到有附着力的车轮上，提升车辆的脱困能力。设计过程中没有采用多余的装饰性结构，所有外露部件均以满足功能需求为第一准则，轮辐的造型同时兼顾了散热需求与结构强度，辐条之间的空隙可以为制动系统提供足够的通风量，避免长时间制动后热量传导到轴体影响传感器检测精度。轴体与轮组的连接采用花键配合方式，相比平键连接可承受更大的冲击扭矩，同时拆装维护更加便捷，无需使用专用拉马即可完成轮组的拆卸作业。
