带流动可视化效果的火箭流线构型设计

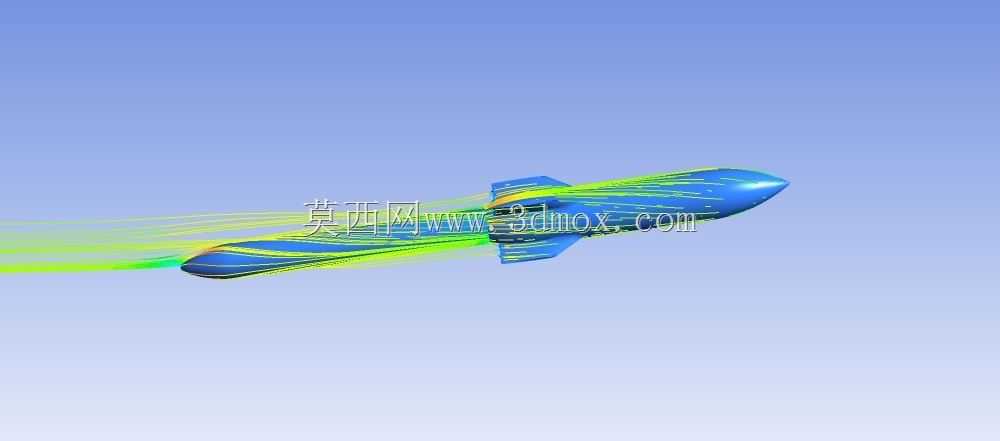

　　在航空航天飞行器的前期构型迭代环节，气动外形的合理性直接决定了后续动力匹配、结构承载、飞行控制等多个系统的设计边界，这款带流动可视化效果的火箭构型，核心是把外场气流绕箭体的流动轨迹做了具象化呈现，方便结构设计人员直观判断不同箭段的气流分离位置、附面层发展状态，不用完全依赖后处理的云图数据就能快速识别外形优化的切入点。从实际工程应用场景来看，这类带流场显示的构型模型，常被用在方案评审阶段的气动特性沟通环节，不同专业的设计人员不需要掌握专业的流体仿真软件操作，就能通过流线的疏密、走向判断箭体头部锥角、尾翼安装位置、箭体过渡段的设计是否合理，比如头部的长细比参数，直接影响高速飞行时的波阻大小，模型里呈现的头部流线均匀贴附状态，

　　说明当前锥角设计在对应飞行工况下没有出现明显的气流离体，能有效降低飞行过程中的压差阻力。箭体的中段采用等直径圆柱构型，这部分的设计需要兼顾内部载荷舱的安装空间和外表面的气流平顺性，过渡段的圆角参数经过多轮迭代，避免了截面突变带来的局部涡流，从流线分布能看到，箭体中段的流线没有出现明显的紊乱带，说明过渡段的曲率设置符合气流的流动趋势，不会在该区域产生额外的脉动载荷，能降低箭体结构的疲劳设计要求。尾翼的安装位置和后掠角设计，同样可以通过流线走向判断合理性，模型里尾翼前缘的流线平滑分流，没有出现翼根处的气流堆积，说明尾翼的安装位置避开了箭体附面层的低能气流区，能保证飞行过程中的舵效稳定，不会因为气流干扰导致控制效率下降。另外，

　　可视化呈现的流线尾迹，能帮助设计人员判断发动机喷口周边的气流干扰情况，避免尾部涡流卷入喷流影响发动机的工作效率，这类模型在建模过程中，需要先完成基础箭体的参数化建模，把头部锥角、箭体直径、尾翼弦长、安装角等参数设置为可变量，再耦合流体仿真的结果把流线轨迹以几何特征的形式整合到装配体里，方便后续调整外形参数时快速同步更新流场的可视化效果，整个构型的尺寸边界严格按照探空类火箭的常规尺寸区间设置，头部长度、箭体总长、尾翼展长的比例符合气动设计的经验范围，既保证了内部有效载荷的安装空间，也兼顾了气动特性的最优区间，能为后续的详细结构设计、风洞试验方案制定提供直观的参考依据，减少前期方案沟通的信息差，提升跨专业协同的设计效率。
