CSWA认证练习用机械结构零件建模参考

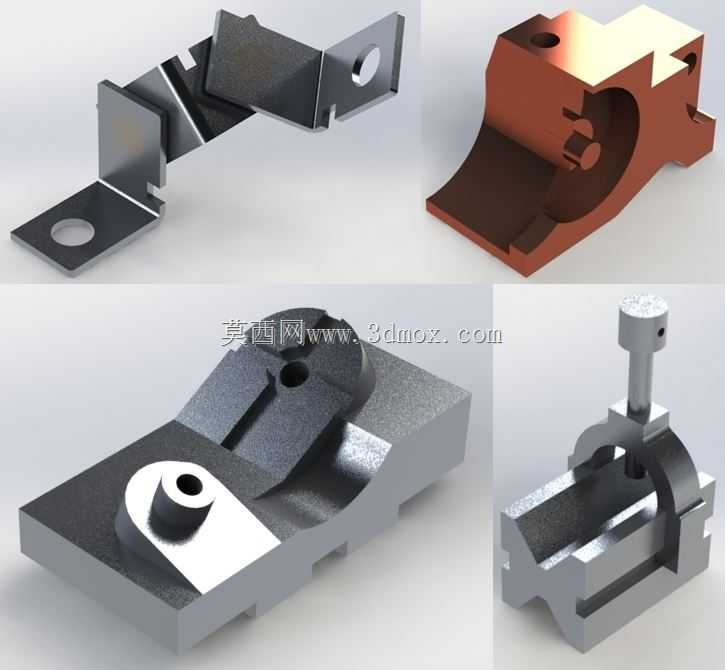

　　这套结构零件可作为机械设计从业者技能认证练习的实操参考，覆盖了不同加工工艺对应的典型零件形态，能帮助练习者快速掌握从二维尺寸到三维实体的建模逻辑，适配日常结构设计工作中常见的零件特征构建需求。其中的弯折钣金件，多应用在设备内部的线路固定、小型部件支撑场景，设计时需要兼顾弯折角度的回弹补偿、安装孔位的同轴度公差，建模过程中要注意不同弯折段的壁厚一致性，预留的安装孔位需匹配常用的紧固件规格，安装边界要适配设备内部的预留安装空间，避免和周边走线、其他部件产生干涉，这类钣金件的折弯半径通常取板材厚度的1到1.5倍，建模时要同步考虑钣金展开后的下料尺寸合理性，减少后续加工的材料损耗。带半圆型腔的铸造类零件，多用于小型传动机构的支座场景，

　　内部的型腔用来容纳轴类零件、轴承组件，设计时要预留轴承安装的定位台阶，端面的安装孔要保证和型腔轴线的位置度公差，零件的壁厚要尽量均匀，避免铸造过程中出现缩孔、冷隔缺陷，安装底面的平面度公差要控制在合理范围，保证装配后支座的稳定性，这类零件的外形尺寸通常根据内部容纳的传动件尺寸确定，周边的安装凸台要留出足够的紧固件操作空间，避免装配时工具无法到达作业位置。带凸台定位结构的机加工零件，常作为工装夹具的定位基座使用，上面的凸台、沉孔结构用来实现待加工零件的快速定位，设计时要注意定位面的粗糙度要求，沉孔的深度要匹配紧固件的头部尺寸，避免螺栓突出安装面影响工件装夹，零件的基座部分要保证足够的刚性，减少装夹过程中的形变，

　　建模时要注意不同特征之间的过渡圆角，避免应力集中导致零件在频繁受力后出现开裂。带压杆的夹紧类组件，多用于小型工件的快速压紧场景，压杆的行程要适配待压紧工件的高度差，铰接部位的间隙要控制在合理范围，避免压紧过程中出现晃动，压头部分通常会做防滑处理或者加装软质垫层，防止压伤工件表面，这类组件的安装尺寸要适配工作台的T型槽规格，方便在不同工装台面上快速固定。整套零件的建模过程覆盖了拉伸、切除、钣金弯折、装配配合等常用的三维建模操作，练习者可以通过这套零件的建模练习，熟悉不同工艺零件的设计要点，掌握公差配合、安装边界预留的实际工程逻辑，在后续的实际设计工作中能更快适配岗位需求，减少设计阶段的疏漏，避免后续加工、装配环节出现不必要的问题。
