桌面式网络数据路由设备结构设计

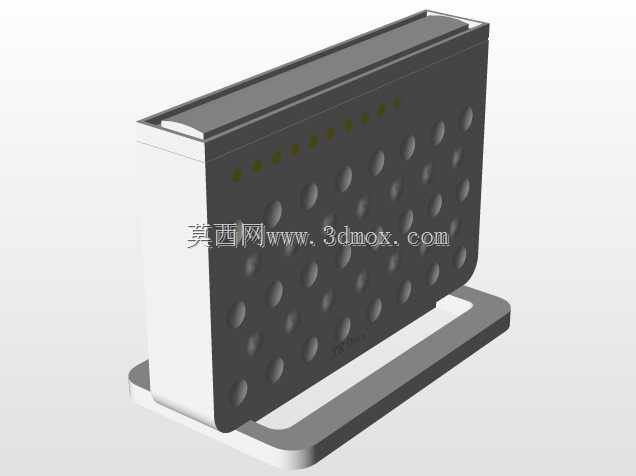

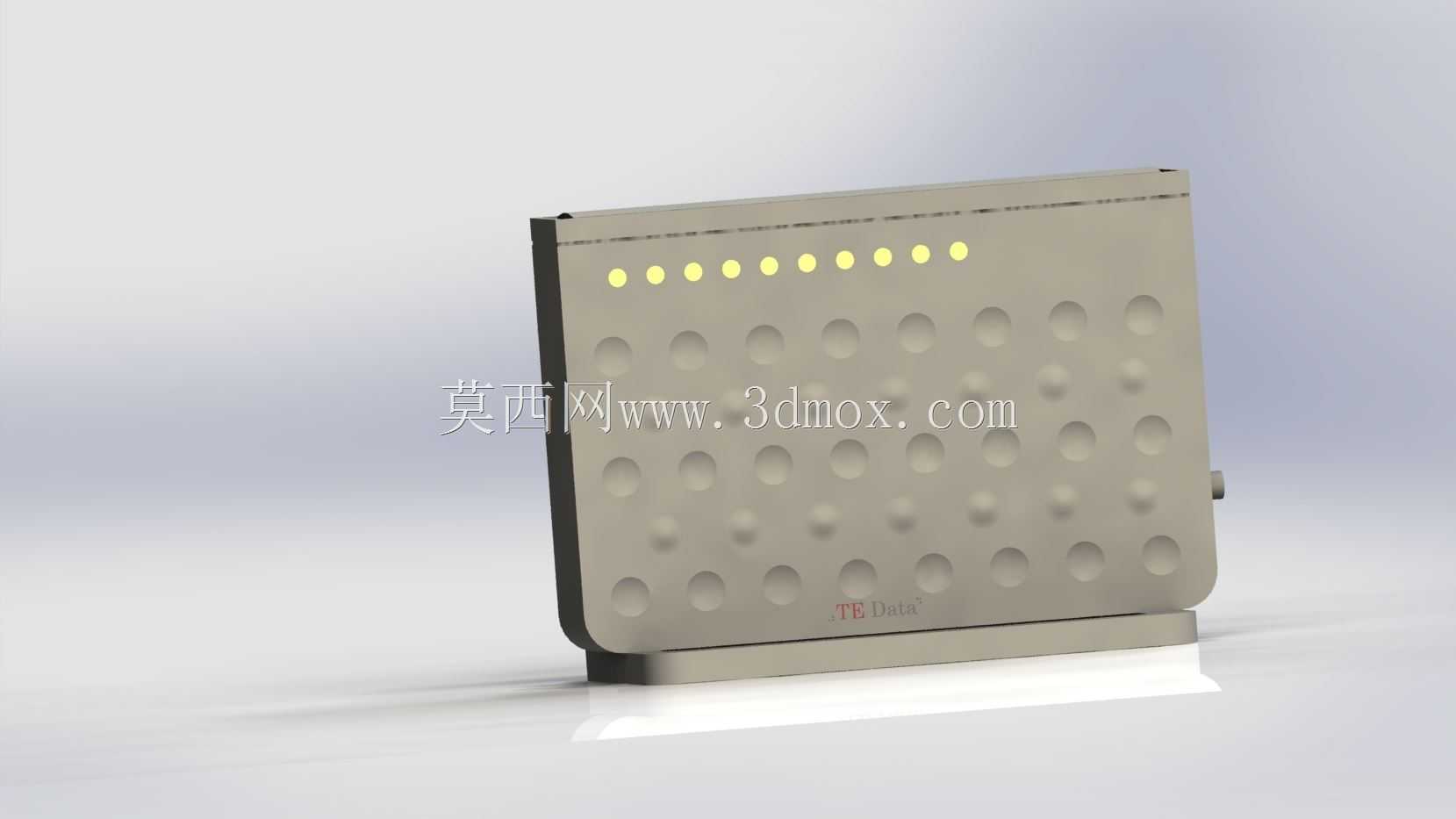

　　这款桌面式网络数据路由设备的结构设计，首先围绕小型办公及家庭组网场景的实际使用需求展开，日常部署时多放置于桌面、弱电箱搁板等位置，因此整体采用立式薄型壳体结构，在保证内部电路板、接口组件排布空间的前提下，尽可能压缩设备的水平投影占地面积，适配多数紧凑摆放场景的安装边界，壳体底部设置一体化成型的支撑底座，既保证立式放置的稳定性，也在壳体底部与放置面之间留出足够的散热间隙，避免设备长时间运行时热量在底部淤积。设备正面的上沿区域排布多组状态指示灯，指示灯采用内嵌式设计，光线通过壳体上的均光小孔向外透出，既能够清晰展示设备的电源状态、各网口连接状态、数据传输速率等运行信息，也不会因为灯光直射造成光污染，适配办公桌面、

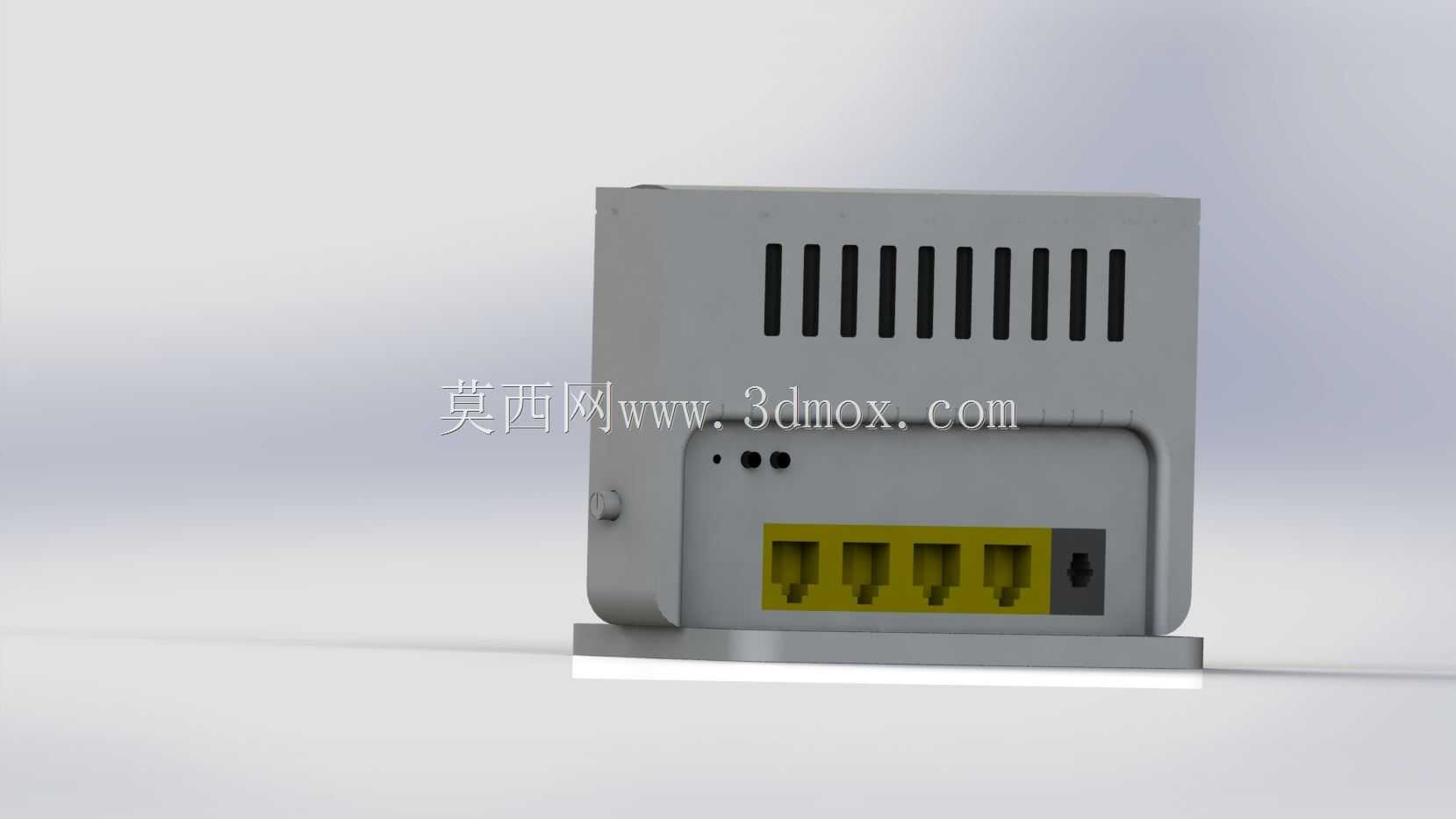

　　居家客厅等对光线舒适度有要求的使用场景。正面壳体采用阵列式凹点纹理设计，并非单纯的外观装饰，一方面能够增加壳体表面的结构刚度，减少薄型塑料壳体受力时的形变概率，另一方面也能避免光滑壳体表面残留指纹、划痕，长期使用后仍能保持外观整洁度。设备的侧端预留接口安装位，可根据实际配置需求布置电源接口、WAN口、LAN口、复位按键等组件，接口位置的壳体边缘做了倒角过渡处理，插拔网线、电源接头时不会出现硌手的情况，同时接口区域的内部设置定位筋位，能够对接口电路板起到辅助固定作用，减少频繁插拔接头时对电路板焊点的拉扯应力。壳体的上下边缘做了圆弧过渡处理，没有尖锐的棱角，搬运、挪动设备时不会划伤手部，壳体的拼接采用卡扣加少量定位螺丝的组合方式，

　　既能够保证壳体拼接的紧密性，减少日常使用中的缝隙进灰问题，也方便后期维护时拆开壳体检修内部组件。从结构设计的角度来看，这款设备的建模过程中优先考虑了注塑生产的工艺可行性，所有壳体的壁厚保持均匀，避免出现壁厚突变导致的注塑缩水、翘曲问题，表面的凹点纹理深度控制在合理范围，脱模时不会出现粘模问题，支撑底座与主体壳体的连接位置设置了加强筋，能够承受日常挪动时的常规受力，不会出现底座断裂的情况。设备的整体高度适配常规桌面置物架的层间高度，放置时不会出现卡滞问题，背部预留的壁挂孔位也支持壁挂安装，可固定在墙面、桌板下方等位置，满足不同场景的安装需求，内部的空间排布预留了足够的走线空间，电源线、网线接入后不会出现过度弯折的情况，能够延长线材的使用寿命。
