蒸汽发电厂带汽包锅炉组结构设计

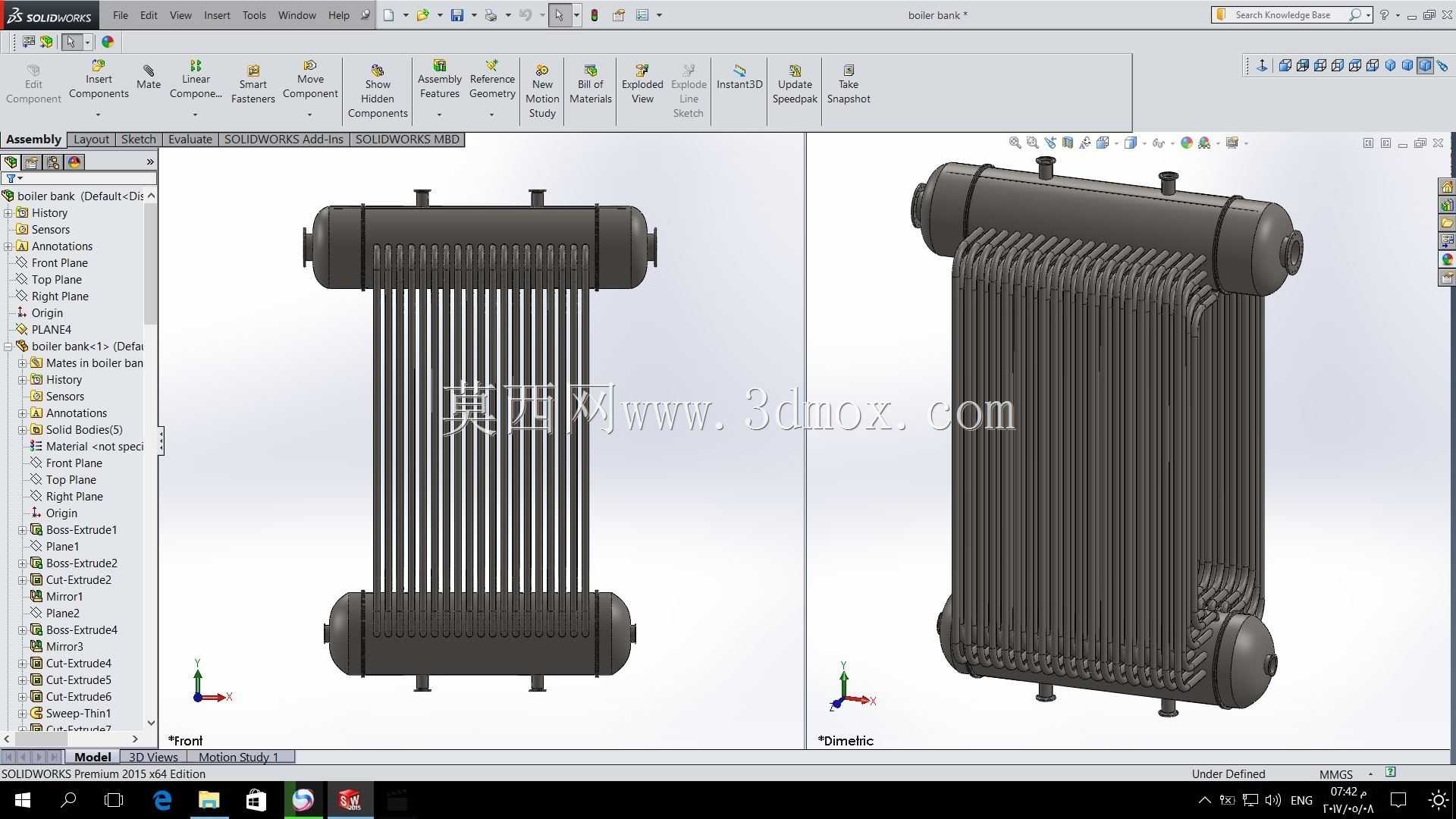

　　在蒸汽发电厂的热力循环系统中，带汽包的锅炉组是实现水-蒸汽相变转换的核心承压换热部件，直接衔接燃料燃烧放热侧与蒸汽轮机做功侧，其结构合理性直接影响整套发电机组的热效率与运行稳定性。该结构采用上下双汽包搭配密集对流管束的经典布置形式，上汽包承担汽水分离、蒸汽汇集与饱和蒸汽输出的功能，下汽包负责炉水分配、沉积物汇集与定期排污，上下汽包间的管束按错列方式排布，既保证高温烟气横向冲刷时的换热面积利用率，也兼顾管束受热后的自由膨胀余量，避免热应力集中导致的焊口开裂问题。从结构设计逻辑来看，建模过程中优先确定上下汽包的中心距与筒体直径，这两个参数直接决定管束的有效换热长度与单排管束的布置数量，汽包两端采用标准椭圆封头结构，

　　封头与筒体的对接焊缝位置预留足够的无损检测操作空间，汽包上的管接头采用径向布置方式，减少开孔对筒体承压强度的削弱，所有管接头的伸出长度匹配现场保温层厚度与管道焊接操作空间，避免后期安装时出现干涉。管束与上下汽包的连接采用胀接加密封焊的组合结构，建模时严格控制管孔的同轴度公差，每根换热管的长度偏差控制在允许范围内，保证装配时管束能够顺利穿入管孔，不会出现强行装配导致的管子变形。从安装边界来看，整套锅炉组的支撑结构设置在下汽包底部，采用固定支座与滑动支座组合的布置方式，固定支座限制设备的水平与竖向位移，滑动支座预留沿管束长度方向的热膨胀滑移间隙，抵消设备启停过程中因温度变化产生的热伸长量。设备侧面预留足够的检修空间，

　　满足运行过程中管束清灰、汽包内部检查与管接头维护的操作需求，上汽包顶部的蒸汽出口、安全阀接口、压力表接口的位置按操作习惯排布，方便日常巡检时的参数读取与阀门操作。在实际运行场景中，高温烟气从管束区域横向流过，将热量传递给管内的炉水，炉水吸热后部分汽化形成汽水混合物，沿管束上升进入上汽包，经汽包内部的汽水分离装置分离后，饱和蒸汽从顶部出口引出送往过热器，分离后的饱和水沿下降管束回到下汽包，形成自然循环回路，这种结构不需要额外配置循环泵，依靠汽水密度差即可实现循环，运行可靠性高，适合长期连续运行的发电工况。建模过程中对所有承压部件的壁厚按对应压力等级做了结构校验，汽包筒体的壁厚满足承压强度要求，管束的壁厚兼顾换热效率与磨损余量，烟气入口侧的管束做了局部防磨结构处理，降低高速烟气携带的飞灰对管壁的冲刷磨损速率，延长设备的整体使用寿命。
