家用影音设备红外遥控器结构设计

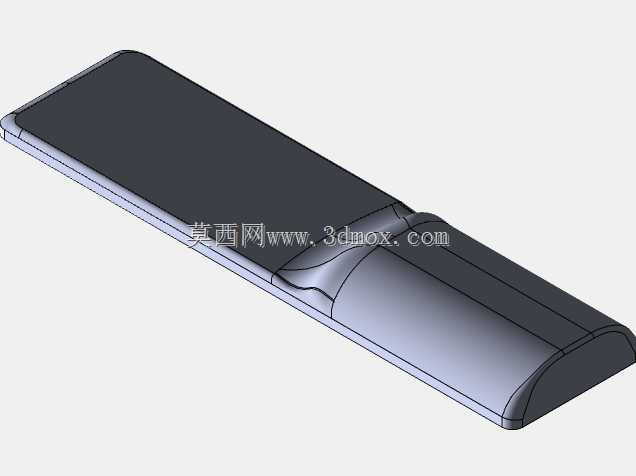

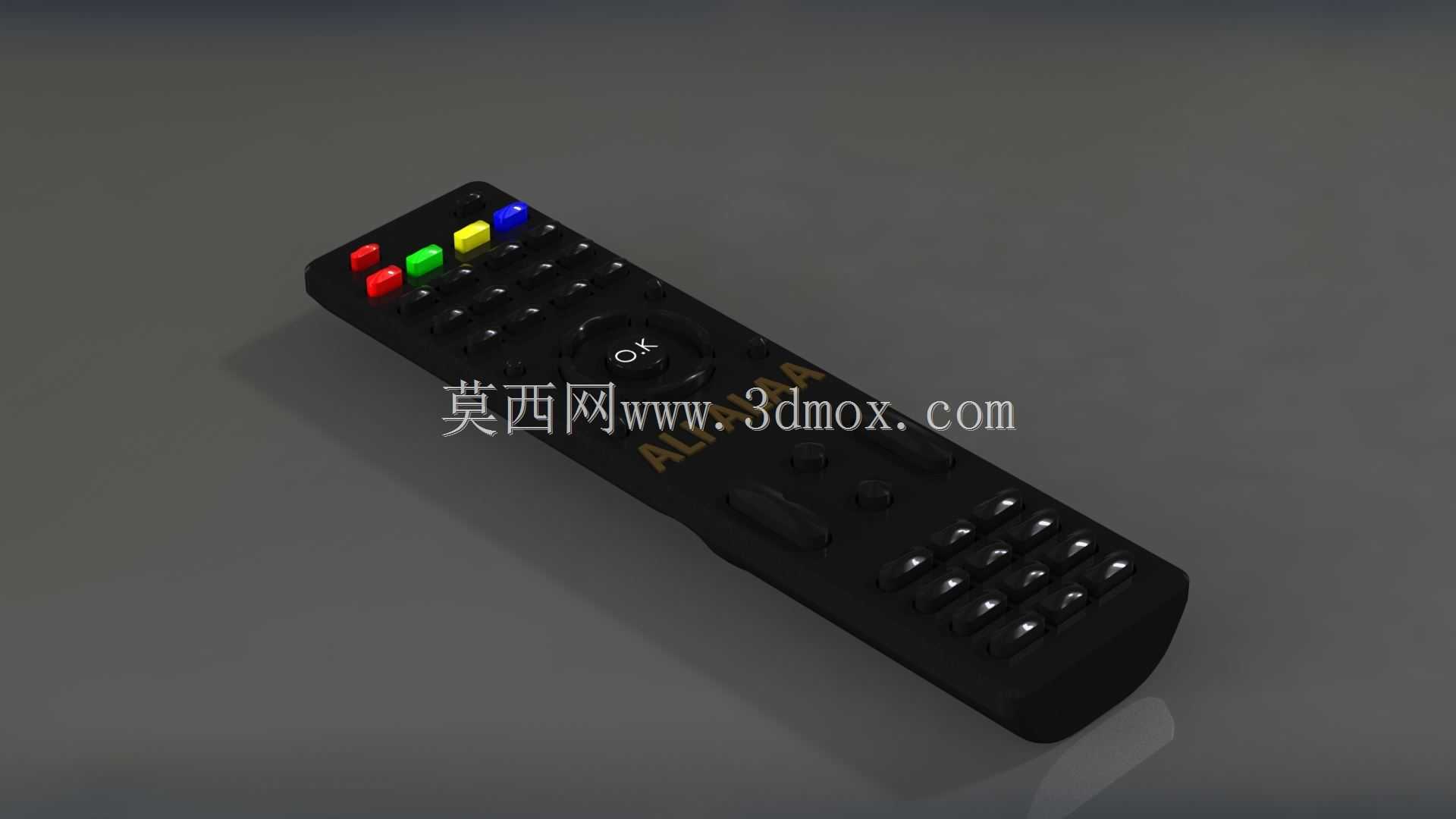

　　这款手持遥控终端的结构设计，核心围绕家用影音场景的高频操作需求展开，日常使用中主要承担机顶盒、智能电视等客厅影音设备的指令发射功能，用户无需起身接触设备本体，在沙发落座的常规活动范围内即可完成频道切换、音量调节、功能菜单调用等全部操作，适配普通家庭客厅3-5米的常规使用距离。设计阶段首先敲定了长条形弧面收边的整体轮廓，整机握持段贴合成年人手掌自然弯曲的弧度，单手握持时食指到小指可自然搭靠在壳体侧弧面，拇指能够覆盖全部核心操作按键区域，无需频繁调整握持姿势即可完成绝大多数常用操作，避免长时间握持产生的硌手、滑脱问题。按键区域采用分区排布逻辑，顶部设置四枚彩色自定义功能键，对应不同设备的快捷呼出功能，比如信号源切换、

　　一键启动流媒体应用等，中间区域设置环形方向导航键与确认键，满足菜单层级操作的方向选择与确认需求，下方排布数字按键区与常用功能快捷键，数字按键按照常规电话键盘的3*4矩阵排布，符合大众输入数字频道号的操作习惯，所有按键的凸起高度控制在1.2-1.5mm区间，键程设置为0.8mm，按压力度调校在1.2-1.8N，既保证按压时有清晰的反馈手感，又避免误触触发。壳体采用上下盖卡扣配合的装配结构，接缝处设置0.1mm的错位止口，既可以降低装配后的缝隙公差，也能避免日常使用中汗液、泼溅的少量液体渗入内部电路板，壳体壁厚均匀控制在1.8mm，转角处全部做R2以上的圆角过渡，避免注塑成型时出现缩痕、应力集中问题，同时提升手持接触的触感。

　　红外发射端设置在壳体最前端的居中位置，发射窗前保留10度的倾斜角度，保证用户正常握持姿态下，红外信号可以无遮挡地指向设备接收端，减少信号遮挡导致的操作失效问题。电池仓设置在壳体尾部，采用两节7号电池供电的方案，仓盖设置卡扣式锁紧结构，无需额外螺丝即可开启更换电池，仓体周边设置限位筋，固定电池位置避免晃动产生的接触不良。整机外形长度控制在170mm左右，宽度最宽处48mm，最窄处42mm，厚度最大处22mm，整体重量控制在80g以内（不含电池），长时间握持操作也不会产生明显的负重感，壳体表面采用细晒纹的哑光处理，既可以减少日常使用留下的指纹划痕，也能提升握持时的摩擦力，降低滑脱掉落的概率。内部电路板的固定采用三个定位柱加螺丝锁紧的方式，按键下方对应设置导电胶层，保证每一个按键按压时都能稳定触发导通，导电胶与壳体按键的对位公差控制在0.2mm以内，避免出现按键卡滞、按动无响应的问题。
